樓主  發表于: 2023-03-19 21:13
其實這個功能想法很簡單，就是兩個時間差，超過這個時間就鎖機，時間不到就還能繼續使用。
但是這中間發現梯形圖中有些指令沒那么方便，而且S7-1200的系統時間又是DTL數據類型，但是我們實際要用的其實只要“年，月，日”這幾個參數就可以了。
所以，只要把DTL數據類型轉換成“年，月，日”就可以了，然后再進行數學運算就可以實現功能。

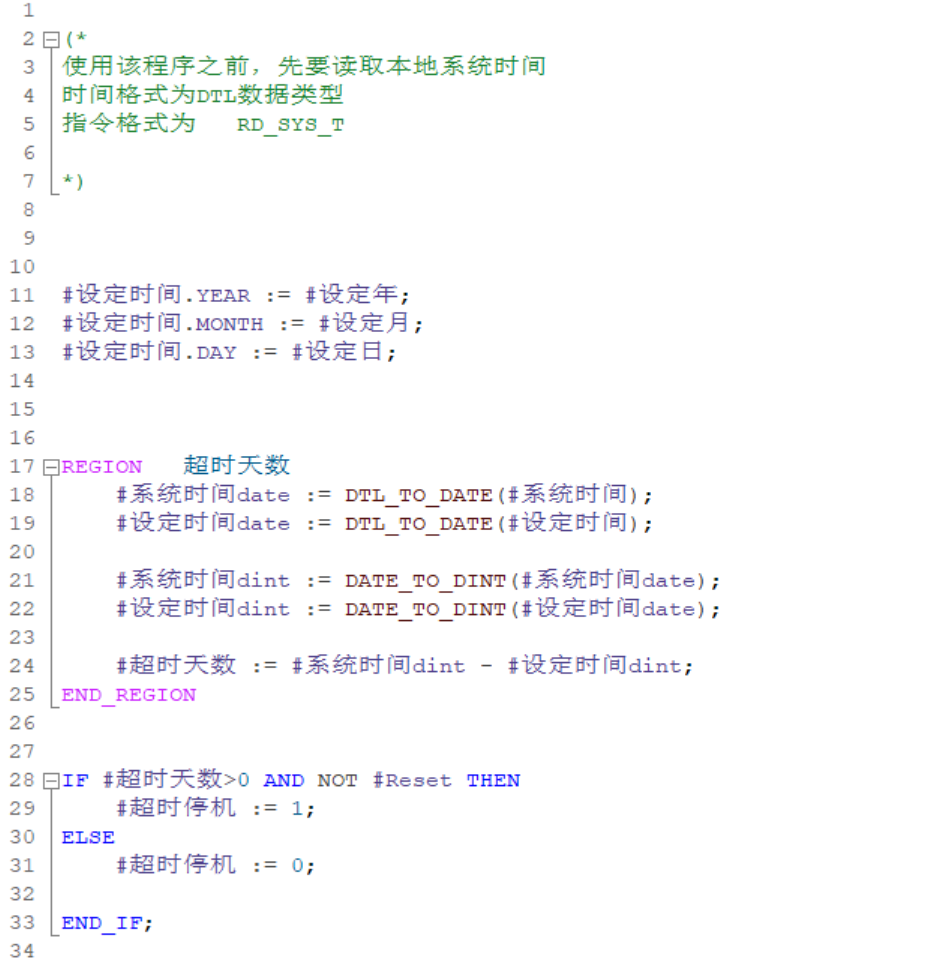

具體代碼如圖所示，功能實測沒問題，如有問題，歡迎留言。


實測效果如圖2所示



附件程序?yàn)椴﹫DSCL源文件，需要在軟件里“添加外部源文件”，具體方法請自行百度查詢。

779 Date Lock.zip (1 K) 下载次数:779
zhenzi917
級別: 工控俠客
精華主題: 0
發帖數量: 903 個
工控威望: 2970 點
下載積分: 1710 分
在線時間: 261(小時)
注冊時間: 2022-01-13
最后登錄: 2024-09-22
查看zhenzi917的 主題 / 回貼
1樓  發表于: 2023-03-20 08:05
感謝樓主
命自我立
chaocheng
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 130 點
下載積分: 592 分
在線時間: 9(小時)
注冊時間: 2014-05-18
最后登錄: 2024-01-13
查看chaocheng的 主題 / 回貼
2樓  發表于: 2023-03-31 16:57
用SCL編寫很厲害，謝謝樓主分享。
金信集團2022
級別: 工控俠客
精華主題: 0
發帖數量: 1765 個
工控威望: 4773 點
下載積分: 460 分
在線時間: 120(小時)
注冊時間: 2022-09-13
最后登錄: 2024-09-22
查看金信集團2022的 主題 / 回貼
3樓  發表于: 2023-04-02 09:47

leec
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 143 點
下載積分: 121869 分
在線時間: 390(小時)
注冊時間: 2012-06-11
最后登錄: 2024-09-22
查看leec的 主題 / 回貼
4樓  發表于: 2023-04-04 10:00
個人認為僅僅判定超設定時間停機不合適。超設定時間，同時所有輸出無輸出才安全，這樣能禁止設備再次運行，同時不會因設備突然停止引起用戶損失造成法律責任。
wxjwlj
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 273 點
下載積分: 837 分
在線時間: 85(小時)
注冊時間: 2008-07-12
最后登錄: 2024-09-07
查看wxjwlj的 主題 / 回貼
5樓  發表于: 2023-05-08 15:42
不錯。
yjwxxxy
級別: 略有小成
精華主題: 0
發帖數量: 136 個
工控威望: 237 點
下載積分: 2638 分
在線時間: 23(小時)
注冊時間: 2023-05-18
最后登錄: 2024-09-21
查看yjwxxxy的 主題 / 回貼
6樓  發表于: 2024-04-17 08:18
可以，可以
yjwxxxy
級別: 略有小成
精華主題: 0
發帖數量: 136 個
工控威望: 237 點
下載積分: 2638 分
在線時間: 23(小時)
注冊時間: 2023-05-18
最后登錄: 2024-09-21
查看yjwxxxy的 主題 / 回貼
7樓  發表于: 2024-04-17 08:30
加一個條件判斷，設備處于IDLE狀態禁用所有輸出
xiaocui3709
級別: 探索解密
精華主題: 0
發帖數量: 81 個
工控威望: 109 點
下載積分: 1663 分
在線時間: 13(小時)
注冊時間: 2023-05-18
最后登錄: 2024-08-09
查看xiaocui3709的 主題 / 回貼
8樓  發表于: 2024-04-17 15:31
感謝分享
3376824569
532829024
級別: 略有小成
精華主題: 0
發帖數量: 125 個
工控威望: 217 點
下載積分: 2986 分
在線時間: 91(小時)
注冊時間: 2016-09-13
最后登錄: 2024-05-09
查看3376824569的 主題 / 回貼
9樓  發表于: 2024-04-18 10:35
厲害，感謝樓主分享，
