樓主  發表于: 2023-06-18 21:00
圖片：

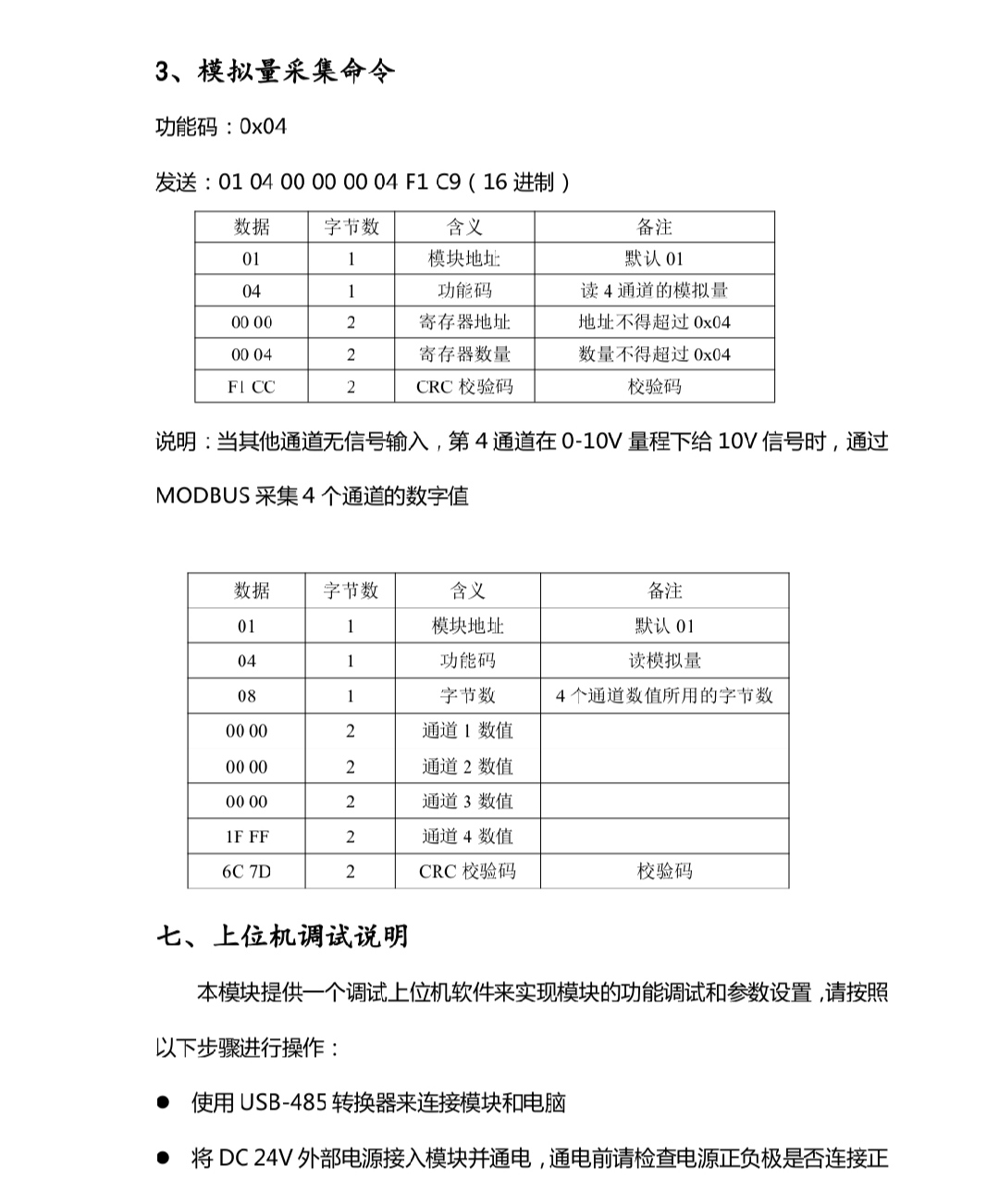

求助各位前輩，485BD板和MODBUS 轉4AI4AO模擬量模塊走485通信，現在可以寫入，但是讀取不到數據，直接搞蒙了。請多多指導，謝謝
附件： 485.zip (180 K) 下載次數:30
網站提示: 請不要用迅雷下載附件，容易出錯
必須贊
13590724391
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 157 點
下載積分: 1074 分
在線時間: 61(小時)
注冊時間: 2022-12-31
最后登錄: 2024-11-24
查看13590724391的 主題 / 回貼
1樓  發表于: 2023-06-18 21:29
第一個 M8013用上升脈沖  第二m8013用下降脈沖 d110~d117 換成d100~d107
樓主留言：
感謝，感謝
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2845 個
工控威望: 3617 點
下載積分: 3517 分
在線時間: 3809(小時)
注冊時間: 2007-11-04
最后登錄: 2024-12-22
查看tingfenghu的 主題 / 回貼
2樓  發表于: 2023-06-18 22:05
1，用兩個定時器，10ms或者1ms循環

2，沒有復位接收完成M8123，
      M8123
-------｜｜----------------------處理接收到數據
                     ｜
                      ｜---------------RST M8123

參考我的主題：http://24x7lending.com/read-gktid-1755741.html

更改了一些程序，對應說明書還要修改一下。
485.rar (165 K) 下载次数:40
樓主留言：
真誠感謝！
[ 此帖被tingfenghu在2023-06-18 22:39重新編輯 ]
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
學悟之境
學無止境
級別: 家園�？�
精華主題: 0
發帖數量: 98 個
工控威望: 869 點
下載積分: 230 分
在線時間: 107(小時)
注冊時間: 2022-06-26
最后登錄: 2024-12-12
查看學悟之境的 主題 / 回貼
3樓  發表于: 2023-06-20 12:06
已解決，通訊格式錯了
必須贊
周星星
努力工作，繼續努力！
級別: 略有小成
精華主題: 0
發帖數量: 207 個
工控威望: 257 點
下載積分: 1694 分
在線時間: 29(小時)
注冊時間: 2018-08-14
最后登錄: 2024-11-17
查看周星星的 主題 / 回貼
4樓  發表于: 2023-06-20 20:04
看看！謝啦!!☆⌒(*＾-゜)v
