樓主  發表于: 2023-07-03 14:37
圖片：
圖片：

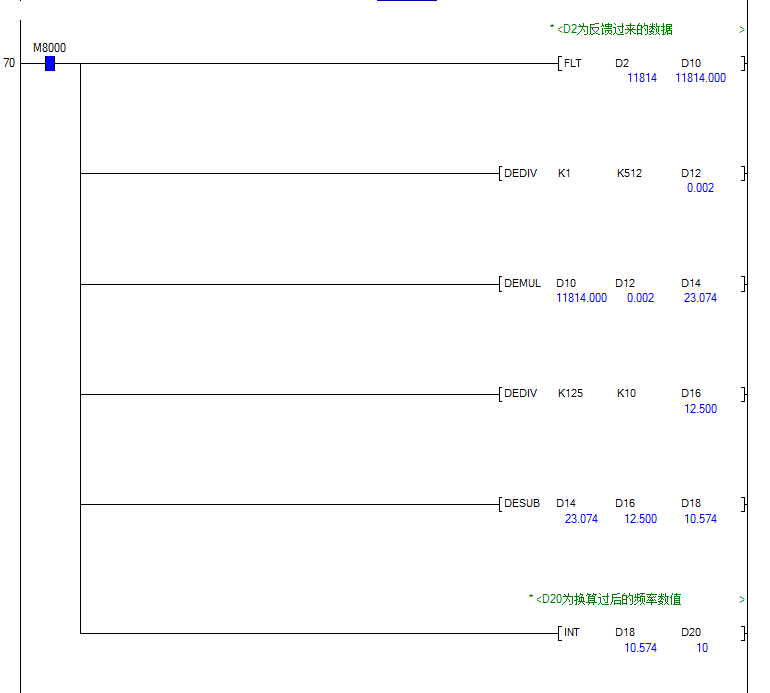

圖1為三菱PLC 的浮點程序，圖2 為我自己換算的數據，不知道哪里錯了，讀出來的數據只有10，而變頻器實際輸出有25.望高手指教呀
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9623 個
工控威望: 8507 點
下載積分: 16603 分
在線時間: 5312(小時)
注冊時間: 2006-08-10
最后登錄: 2024-09-20
查看ymmfa的 主題 / 回貼
1樓  發表于: 2023-07-03 14:43
一般計算這種，中間過程都可以忽略。
比如你認為0-32000數值，4-20MA 對應0-50HZ
那你直接先輸出32000，16000，看看頻率對不對。如果不對，就是模塊的0號緩存設置有誤，或變頻對應的是0-100HZ。
如果對了
直接32000/50HZ=640。即每1HZ需要640點數值。
樓主留言：
我這個是通訊讀出來的數據，485 設備讀變頻器的反饋4-20ma電流信號
本帖最近評分記錄：
  • 下載積分:+3(chenspen) 非常實用的方法
    • 特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    hstec2002
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 459 個
    工控威望: 1861 點
    下載積分: 6709 分
    在線時間: 647(小時)
    注冊時間: 2021-05-05
    最后登錄: 2024-09-21
    查看hstec2002的 主題 / 回貼
    2樓  發表于: 2023-07-03 15:09
    簡單粗暴如樓上直接輸出3200、6400、12800、16000、25600、32000看對應的頻率
    QQ: 2845452345
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4078 個
    工控威望: 7440 點
    下載積分: 14123 分
    在線時間: 2746(小時)
    注冊時間: 2016-10-31
    最后登錄: 2024-09-21
    查看夢雨天涯的 主題 / 回貼
    3樓  發表于: 2023-07-03 15:58
    簡單的數學公式初中用的直線方程
    微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群942493953
    卓發智能
    相互學習，共同進步。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2410 個
    工控威望: 2996 點
    下載積分: 9430 分
    在線時間: 641(小時)
    注冊時間: 2008-08-03
    最后登錄: 2024-09-19
    查看卓發智能的 主題 / 回貼
    4樓  發表于: 2023-07-03 16:33
    我用簡單的算法算出與樓主一親的結果（梯形圖）
    D2的值（11814-6400）/{(32000-6400)/50}=等于梯形圖算出的結果
    相信自我！
    微念夕陽
    級別: 探索解密
    精華主題: 0
    發帖數量: 80 個
    工控威望: 144 點
    下載積分: 727 分
    在線時間: 17(小時)
    注冊時間: 2023-03-22
    最后登錄: 2024-02-23
    查看微念夕陽的 主題 / 回貼
    5樓  發表于: 2023-07-07 03:35
    以前用線性轉化指令，32000對應50，0對應6400.樓主可以試試
    天空流星
    SZ-CL
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 565 個
    工控威望: 6187 點
    下載積分: 18321 分
    在線時間: 554(小時)
    注冊時間: 2008-03-17
    最后登錄: 2024-09-21
    查看天空流星的 主題 / 回貼
    6樓  發表于: 2023-07-07 09:11
    圖片：
    模擬量換算我都是這么做的，
    libin520
    雖然沒什么突破和進步，卻還是每天在堅持著。
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 2285 個
    工控威望: 2713 點
    下載積分: 4274 分
    在線時間: 1137(小時)
    注冊時間: 2008-10-24
    最后登錄: 2024-09-21
    查看libin520的 主題 / 回貼
    7樓  發表于: 2023-07-07 22:56
    引用
    引用第6樓天空流星于2023-07-07 09:11發表的  :
    模擬量換算我都是這么做的，

    這是什么PLC的程序？
    需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
    皮五
    級別: 家園常客
    精華主題: 0
    發帖數量: 577 個
    工控威望: 2248 點
    下載積分: 33 分
    在線時間: 336(小時)
    注冊時間: 2007-07-14
    最后登錄: 2024-09-21
    查看皮五的 主題 / 回貼
    8樓  發表于: 2023-07-08 08:05
    可以用scal啊
    kyy80
    態度決定一切``````
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1222 個
    工控威望: 3492 點
    下載積分: 4394 分
    在線時間: 1973(小時)
    注冊時間: 2008-02-17
    最后登錄: 2024-09-14
    查看kyy80的 主題 / 回貼
    9樓  發表于: 2023-07-08 08:40
    這個函數里的整數和浮點數可以自動轉換？？？？
    引用
    引用第6樓天空流星于2023-07-07 09:11發表的  :
    模擬量換算我都是這么做的，
    天空流星
    SZ-CL
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 565 個
    工控威望: 6187 點
    下載積分: 18321 分
    在線時間: 554(小時)
    注冊時間: 2008-03-17
    最后登錄: 2024-09-21
    查看天空流星的 主題 / 回貼
    10樓  發表于: 2023-07-08 10:37
    引用
    引用第7樓libin520于2023-07-07 22:56發表的  :

    這是什么PLC的程序？

    信捷的C語言模塊
    天空流星
    SZ-CL
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 565 個
    工控威望: 6187 點
    下載積分: 18321 分
    在線時間: 554(小時)
    注冊時間: 2008-03-17
    最后登錄: 2024-09-21
    查看天空流星的 主題 / 回貼
    11樓  發表于: 2023-07-08 10:40
    引用
    引用第9樓kyy80于2023-07-08 08:40發表的  :
    這個函數里的整數和浮點數可以自動轉換？？？？

    是的會自動轉換，但不同版本的，有差別就是最末尾是四舍五入還進一，模擬量無所謂，做脈沖換算時完成后還做位置對比的碰到過
    • «
