樓主  發表于: 2023-08-20 17:42
圖片：
圖片：
想把PLC D0的數據顯示在數碼管上，只需要顯示1、2、3這類的整數，弄了好久，沒有成功，不知道錯在哪里。
站號為1；波特率：9600；數據位：8位；停止位：1位，無校驗。
各位老師，幫忙看看錯在哪。
謝謝！
[ 此帖被jony7788在2023-09-10 19:30重新編輯 ]
描述：程序和數碼管說明
附件： 1.1.rar (553 K) 下載次數:17
網站提示: 請不要用迅雷下載附件，容易出錯
lizhendong
級別: 家園�？�
精華主題: 0
發帖數量: 607 個
工控威望: 798 點
下載積分: 1988 分
在線時間: 833(小時)
注冊時間: 2016-10-12
最后登錄: 2024-09-07
查看lizhendong的 主題 / 回貼
1樓  發表于: 2023-08-20 18:28
引用
引用樓主jony7788于2023-08-20 17:42發表的 臺達PLC如何將數據傳送到數碼管上 :
想把PLC D0的數據顯示在數碼管上，只需要顯示1、2、3這類的整數，弄了好久，沒有成功，不知道錯在哪里。
站號為1；波特率：9600；數據位：8位；停止位：1位，無校驗。
各位老師，幫忙看看錯在哪。
謝謝！

.......



這個簡單�。�！
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 7439 分
在線時間: 920(小時)
注冊時間: 2014-05-23
最后登錄: 2024-09-19
查看anlyl2014的 主題 / 回貼
2樓  發表于: 2023-08-21 07:28
說幾句：
1.先用MODSCAN32或其它MODBUS軟件，測試一下能否能跟你的數碼管通訊，能通訊了說明通訊格式接線都正確；

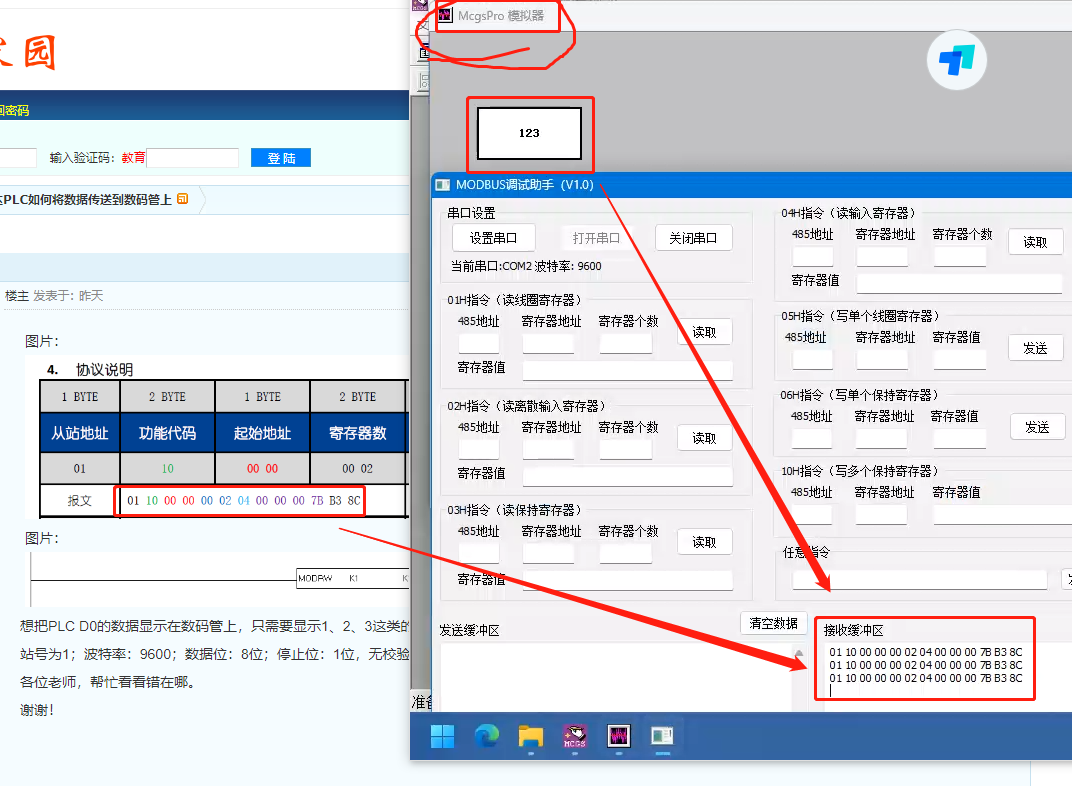

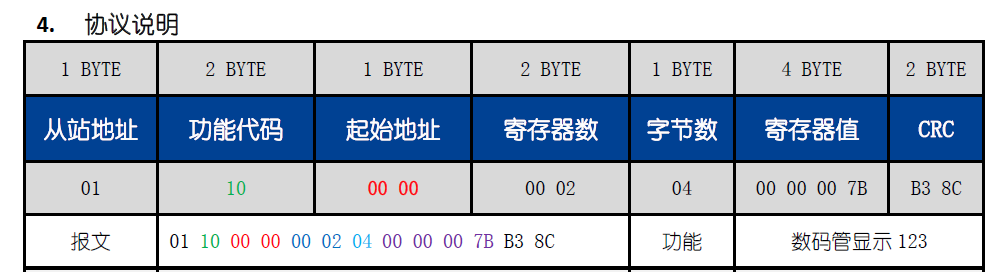

2.從你圖片看，D0要先給數值，7B＝123；這串代碼意思是寫入，1站從第0000站起寫，共4個字，CRC系統自動行成；
3.PLC設置的通訊格式為：9600  8N1；要與數碼管相同，你自行檢查；
本帖最近評分記錄：
  • 下載積分:+5(jony7788) 熱心助人！
    • 活到老，學到老！
    微信號：anjjyy2013
    添加時注明來自工控人家園
    壓縮包用WINRAR打開，沒密碼
    皮五
    級別: 家園�？�
    精華主題: 0
    發帖數量: 573 個
    工控威望: 779 點
    下載積分: 14595 分
    在線時間: 334(小時)
    注冊時間: 2007-07-14
    最后登錄: 2024-09-19
    查看皮五的 主題 / 回貼
    3樓  發表于: 2023-08-21 10:21
    最簡單還是用觸摸屏中轉一下
    本帖最近評分記錄：
  • 下載積分:+5(jony7788) 熱心助人！
    jony7788
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 29 個
    工控威望: 1439 點
    下載積分: 1629 分
    在線時間: 196(小時)
    注冊時間: 2023-02-25
    最后登錄: 2024-09-19
    查看jony7788的 主題 / 回貼
    4樓  發表于: 2023-09-10 19:30
    已經解決了，感謝各位。
