快速上手：
主要介紹初次使用 PCIe8504/8514 需要了解和掌握的知識，以及需要的相關準備工作，可以幫助用戶熟悉 PCIe8504/8514 使用流程，快速上手。

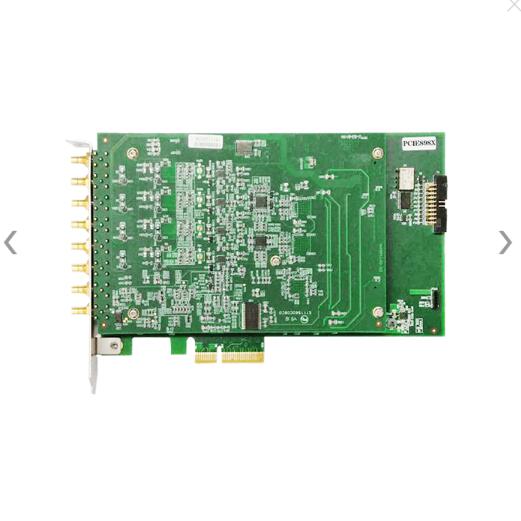

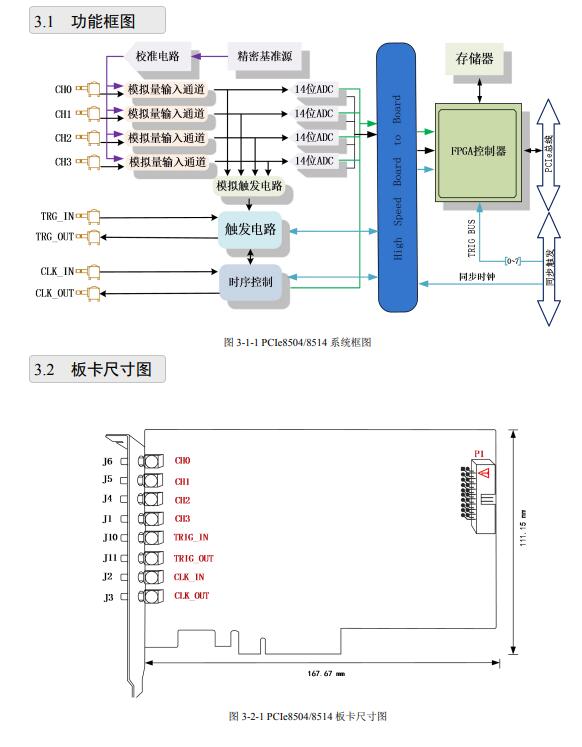

產品簡介：
PCIe8504/8514 是 4 通道 14 位 40MS/s、80MS/s 采樣數字化儀，專為輸入信號高達20M/40M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB 的板載內存。
PCIe8504/8514 配備了 14 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
產品特點：
4 通道單端模擬輸入
14 位高分辨率 ADC
模擬輸入帶寬最高達 20M(PCIe8504)
模擬輸入帶寬最高達 40M(PCIe8514)
板載 2GB 內存
可編程輸入電壓量程范圍±1V 或±5V
SMB-1 路外部時鐘輸入接口，SMB-1 路時鐘輸出接口
SMB-1 路外部數字觸發信號輸入接口，SMB-1 路觸發信號輸出接口 全自動校準
支持連續采樣和有限點采樣
通過系統同步觸發總線接口實現多模塊之間同步
產品包裝內容：
打開 PCIe8504/8514 板卡包裝后，用戶將會發現如下物品：
PCIe8504/8514 板卡一個。
阿爾泰科技軟件光盤一張，該光盤包括如下內容 ：
1)、本公司所有產品軟件安裝包，用戶可在 ACTS1000 文件夾下找到PCIe8504/8514軟件安裝包。
2)、用戶手冊（PDF 格式電子版文檔）。
安裝注意事項：
1)、先用手觸摸機箱的金屬部分來移除身體所附的靜電，也可使用接地腕帶。2)、取卡時只能握住卡的邊緣或金屬托架，不要觸碰電子元件，防止芯片受到靜電的危害。3)、檢查板卡上是否有明顯的損傷如元件松動、元件破損、板子有破損等。如果有明顯損壞，請立即與銷售人員聯系，切勿將損壞的板卡安裝至系統。
應用軟件：
用戶在使用 PCIe8504/8514 時，可以根據實際需要安裝相關的應用開發環境，例如Microsoft
Visual Studio、NI LabVIEW 等。
軟件安裝指導：
在不同操作系統下安裝 PCIe8504/8514 的方法一致，本公司提供的光盤中含有安裝程序，在ACTS1000 文件夾下的 Setup.exe，用戶雙擊此安裝程序按界面提示即可完成安裝。
硬件安裝指導：
在硬件安裝前首先關閉系統電源，待板卡固定后開機，開機后系統會自動彈出硬件安裝向?qū)�，用戶可選擇系統自動安裝或手動安裝。
1)、系統自動安裝按提示即可完成。
2)、手動安裝過程如下(以 PCIe8504 為例)：
a. 選擇“從列表或指定位置安裝”，單擊“下一步”。
b. 選擇“不要搜索。我要自己選擇要安裝的驅動程序”，單擊“下一步”。c. 選擇“從磁盤安裝”，單擊“瀏覽”選擇 INF 文件。
注：INF 文件默認存儲安裝路徑為
C:\ART\ACTS1000\PCIe8504\Driver\INF\Win2K&XP&Vista 或 WIN32&WIN64；或安裝光盤的x:\ART\ACTS1000\PCIe8504\Driver\INF\Win2K&XP&Vista 或 WIN32&WIN64。
d. 選擇完 INF 文件后，單擊“確定”、“下一步”、“完成”，即可完成驅動程序安裝。
板卡使用環境：
工作環境
工作溫度范圍：0℃ ～ 50℃
存儲環境
存儲溫度范圍：-20℃ ～ +70℃
