樓主  發表于: 2023-11-14 21:48
TIA的基本對象、元素、控件中都有圖形，請問這有哪些區別？
我想實現這樣的功能：1個圖片，開始是不可見的，當M10.0= 1時，圖片可見.這要如何做？

界面上有5個按鈕，我選擇 單選，則每次都只能 有一個按鈕按下；如果我選擇 多選，則有多個按鈕可以按下。我選擇  取消選擇 ，則所有按鈕都不按下。我選擇 全選，則所有按鈕都按下。這又如何做？

第一次用，不太會。請指教

謝謝
sunzengli
級別: 論壇先鋒
精華主題: 0
發帖數量: 701 個
工控威望: 1082 點
下載積分: 1586 分
在線時間: 223(小時)
注冊時間: 2021-07-09
最后登錄: 2024-12-23
查看sunzengli的 主題 / 回貼
1樓  發表于: 2023-11-15 09:19
圖片：
圖片：

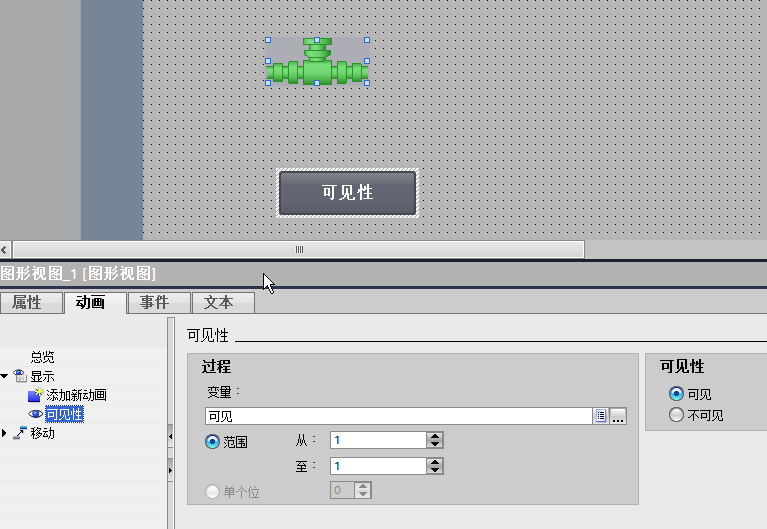

可見性操作如圖
按鈕選擇，在PLC內用程序?qū)崿F(xiàn)比較容易。西門子的很多觸摸屏是不支持腳本的，在這樣的觸摸屏上不能實現你說的按鈕功能。
本帖最近評分記錄：
  • 下載積分:+1(清風來了) 感謝分享！
    sxbug
    級別: 略有小成
    精華主題: 0
    發帖數量: 139 個
    工控威望: 286 點
    下載積分: 1538 分
    在線時間: 70(小時)
    注冊時間: 2010-08-27
    最后登錄: 2024-12-08
    查看sxbug的 主題 / 回貼
    2樓  發表于: 2023-11-15 12:24
    謝謝指導
    shajia1984
    級別: 正式會員
    精華主題: 0
    發帖數量: 28 個
    工控威望: 76 點
    下載積分: 361 分
    在線時間: 2(小時)
    注冊時間: 2023-10-13
    最后登錄: 2024-02-21
    查看shajia1984的 主題 / 回貼
    3樓  發表于: 2023-11-17 10:32
    學習了，正好也有這方面類似的問題
    yiwei06
    級別: 探索解密
    精華主題: 0
    發帖數量: 135 個
    工控威望: 177 點
    下載積分: 824 分
    在線時間: 43(小時)
    注冊時間: 2021-11-22
    最后登錄: 2024-09-05
    查看yiwei06的 主題 / 回貼
    4樓  發表于: 2023-11-27 03:49
    觸摸屏用彈出畫面搞一個就可以啦
