樓主  發表于: 2024-01-19 10:03
各位大神好
小弟現在遇到一個難題   需要一臺觸摸屏 控制2臺PLC  兩臺PLC之間數據還要進行交互
都是三菱   GS2107觸摸屏  兩臺Q系列PLC(一臺PLC是232和觸摸屏連接  一臺PLC 以太網和觸摸屏連接）
請問一下  應該怎么配置呀

每天學習一點點
13590724391
級別: 探索解密
精華主題: 0
發帖數量: 53 個
工控威望: 157 點
下載積分: 1062 分
在線時間: 59(小時)
注冊時間: 2022-12-31
最后登錄: 2024-08-13
查看13590724391的 主題 / 回貼
1樓  發表于: 2024-01-20 10:55
2臺觸摸屏和QPLC連接使用以太網設置不同ip
zsfjn
zsfjn
級別: 略有小成
精華主題: 0
發帖數量: 148 個
工控威望: 342 點
下載積分: 2754 分
在線時間: 259(小時)
注冊時間: 2009-05-25
最后登錄: 2024-09-17
查看zsfjn的 主題 / 回貼
2樓  發表于: 2024-01-20 11:50
不復雜呀，我很早就這樣搞了，一臺設備多軸控制，一臺PLC不夠，用兩臺PLC，不要求速度的數據，
MCGS的觸摸屏直接交互，也不用擴展通訊口了。
但是三菱的觸摸屏沒用過
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8198 個
工控威望: 10327 點
下載積分: 20995 分
在線時間: 2989(小時)
注冊時間: 2007-03-01
最后登錄: 2024-09-19
查看guochunyi的 主題 / 回貼
3樓  發表于: 2024-01-20 15:45
三菱的很方便,直接把兩個PLC分別設置為不同的站號地址就行了.
例如: 想寫D0數據到某個PLC,但兩個PLC里面,都有D0這個地址,
可以選擇是寫入哪一個站號的PLC內.選擇的站號不同,則寫入的PLC就不同.
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
gz068909
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 280 點
下載積分: 999 分
在線時間: 67(小時)
注冊時間: 2017-12-23
最后登錄: 2024-08-18
查看gz068909的 主題 / 回貼
4樓  發表于: 2024-01-29 23:36
是這樣的   我只有一臺觸摸屏
目前有兩臺PLC  暫時命名  PLC1和PLC2
例如 ：想將PLC1中的D0數據通過觸摸屏做交互  PLC2可直接訪問到PLC1中D0的數據
每天學習一點點
jnbb001
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 108 點
下載積分: 536 分
在線時間: 12(小時)
注冊時間: 2010-12-08
最后登錄: 2024-04-12
查看jnbb001的 主題 / 回貼
5樓  發表于: 2024-01-30 09:45
如果兩臺PLC 都是三菱的，你可以問下官網，應該有方便的方式。如果還不行那就在屏上轉換下。如屏上一個參數LW0先去讀PLC1的D0再把LW0的值賦給PLC2的D0。
皮五
級別: 家園�？�
精華主題: 0
發帖數量: 573 個
工控威望: 779 點
下載積分: 14595 分
在線時間: 334(小時)
注冊時間: 2007-07-14
最后登錄: 2024-09-19
查看皮五的 主題 / 回貼
6樓  發表于: 2024-02-01 13:17
可以通過觸摸屏來讀取，就是你要能接收最小100ms的宏指令運行周期
規劃好要讀取PLC1的范圍Dx~Dy,寫入到PLC2的Da~Db；
威綸通用getdata（Dx），setdata(Da);
mcgs直接賦值Da=Dx，
如果要讀取的寄存器比較多，可以用數組來做
wenqing1012
級別: 家園�？�
精華主題: 0
發帖數量: 603 個
工控威望: 761 點
下載積分: 2349 分
在線時間: 454(小時)
注冊時間: 2006-11-03
最后登錄: 2024-09-18
查看wenqing1012的 主題 / 回貼
7樓  發表于: 2024-02-04 15:22

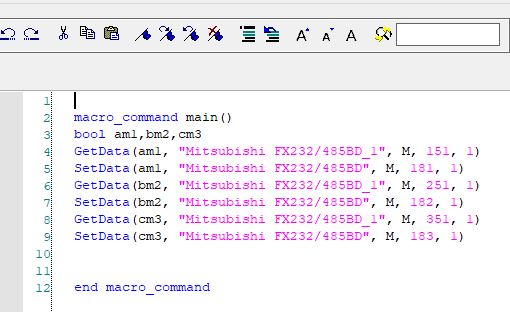

圖片：
這是威綸的
機會是自己創造的！
gz068909
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 280 點
下載積分: 999 分
在線時間: 67(小時)
注冊時間: 2017-12-23
最后登錄: 2024-08-18
查看gz068909的 主題 / 回貼
8樓  發表于: 2024-02-19 16:26
引用
引用第1樓13590724391于2024-01-20 10:55發表的  :
2臺觸摸屏和QPLC連接使用以太網設置不同ip

謝謝回答
每天學習一點點
gz068909
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 280 點
下載積分: 999 分
在線時間: 67(小時)
注冊時間: 2017-12-23
最后登錄: 2024-08-18
查看gz068909的 主題 / 回貼
9樓  發表于: 2024-02-19 16:27
引用
引用第7樓wenqing1012于2024-02-04 15:22發表的  :
這是威綸的

前面一直沒有什么思路 學習一下
每天學習一點點
混飯吃
級別: 探索解密
精華主題: 0
發帖數量: 92 個
工控威望: 178 點
下載積分: 468 分
在線時間: 59(小時)
注冊時間: 2015-01-17
最后登錄: 2024-09-19
查看混飯吃的 主題 / 回貼
10樓  發表于: 2024-02-19 17:28
設置一下就行  很方便的
