樓主  發表于: 2024-02-27 18:34
圖片：

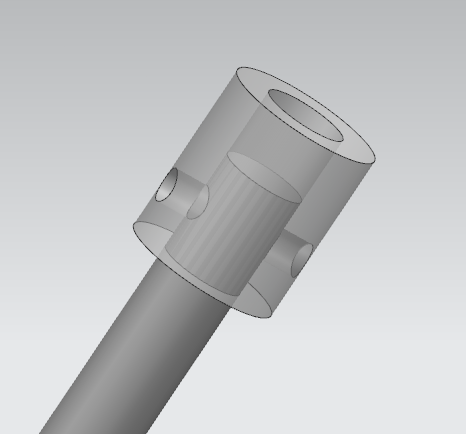

如圖，有一個軸，軸上有個銷孔；有一個軸套，上面也有個銷孔。要求對其這兩個孔，然后插一根1mm的銷。結構問用激光傳感器能不能對齊兩個孔，通光量最大的時候即為對齊了，這樣可行嗎？
232497244
級別: 論壇先鋒
精華主題: 0
發帖數量: 274 個
工控威望: 1060 點
下載積分: 1821 分
在線時間: 740(小時)
注冊時間: 2007-03-18
最后登錄: 2024-12-20
查看232497244的 主題 / 回貼
1樓  發表于: 2024-02-27 19:40
上視覺吧
小地主22
級別: 家園�？�
精華主題: 0
發帖數量: 522 個
工控威望: 573 點
下載積分: 1714 分
在線時間: 428(小時)
注冊時間: 2020-04-30
最后登錄: 2024-12-22
查看小地主22的 主題 / 回貼
2樓  發表于: 2024-02-27 21:13
不行，激光傳感器容易受外部干擾，我之前做過類似的項目，誤判率讓人崩潰。還是視覺或者機構方面想辦法好些
樓主留言：
大神，那最后你們用了什么辦法呢？視覺還是？
沖出槍林彈雨
沖出槍林彈雨
級別: 家園�？�
精華主題: 0
發帖數量: 145 個
工控威望: 625 點
下載積分: 356 分
在線時間: 87(小時)
注冊時間: 2020-09-05
最后登錄: 2024-12-20
查看沖出槍林彈雨的 主題 / 回貼
3樓  發表于: 2024-02-27 23:52
用傳感器確實容易誤判，上視覺可能成本會高一些，相機和打光空間也有要求；可以建議結構那邊利用穿銷的另一側，看有沒有空間，用個小氣缸推一個帶導向的小銷釘，偏的多就轉銷釘或者銷釘套，帶導向的小銷釘導向到位時，就是插入銷的時候
技術交流vx： Electric973
chenjj49
級別: 家園�？�
精華主題: 0
發帖數量: 344 個
工控威望: 645 點
下載積分: 798 分
在線時間: 134(小時)
注冊時間: 2023-02-05
最后登錄: 2024-12-20
查看chenjj49的 主題 / 回貼
4樓  發表于: 2024-02-28 10:07
引用
引用第3樓沖出槍林彈雨于2024-02-27 23:52發表的  :
用傳感器確實容易誤判，上視覺可能成本會高一些，相機和打光空間也有要求；可以建議結構那邊利用穿銷的另一側，看有沒有空間，用個小氣缸推一個帶導向的小銷釘，偏的多就轉銷釘或者銷釘套，帶導向的小銷釘導向到位時，就是插入銷的時候


我也是這么想，但是零件太小了，確實不好操作
沖出槍林彈雨
沖出槍林彈雨
級別: 家園�？�
精華主題: 0
發帖數量: 145 個
工控威望: 625 點
下載積分: 356 分
在線時間: 87(小時)
注冊時間: 2020-09-05
最后登錄: 2024-12-20
查看沖出槍林彈雨的 主題 / 回貼
5樓  發表于: 2024-02-28 12:35
引用
引用第4樓chenjj49于2024-02-28 10:07發表的  :


我也是這么想，但是零件太小了，確實不好操作

1mm在可控范圍，夾具上調整下就可以，看看空間，這樣做主要相對穩定且便宜
技術交流vx： Electric973
工控肥仔
工控肥仔
級別: 網絡英雄
精華主題: 0
發帖數量: 675 個
工控威望: 5673 點
下載積分: 4291 分
在線時間: 779(小時)
注冊時間: 2018-11-17
最后登錄: 2024-12-20
查看工控肥仔的 主題 / 回貼
6樓  發表于: 2024-02-29 11:29
去年我們做過一個有點類似，先用光纖找準孔的邊緣位置，在兩個零件合攏，此時孔位置相差不大了，再用氣缸推入一顆銷釘（銷釘是定制的，前面有做導向處理），此時加工就算完成
東方花豬
級別: 網絡英雄
精華主題: 0
發帖數量: 857 個
工控威望: 6586 點
下載積分: 13286 分
在線時間: 753(小時)
注冊時間: 2009-12-17
最后登錄: 2024-12-21
查看東方花豬的 主題 / 回貼
7樓  發表于: 2024-02-29 11:46
基恩士LS71試試
樓主留言：
用不起基恩士啊，成本太高了
拆二代
雪山飛狐
級別: 網絡英雄
精華主題: 0
發帖數量: 12412 個
工控威望: 15097 點
下載積分: 38895 分
在線時間: 942(小時)
注冊時間: 2019-06-05
最后登錄: 2024-12-22
查看雪山飛狐的 主題 / 回貼
8樓  發表于: 2024-02-29 14:03
是沒有好的辦法啊。
chenjj49
級別: 家園常客
精華主題: 0
發帖數量: 344 個
工控威望: 645 點
下載積分: 798 分
在線時間: 134(小時)
注冊時間: 2023-02-05
最后登錄: 2024-12-20
查看chenjj49的 主題 / 回貼
9樓  發表于: 2024-02-29 16:26
引用
引用第6樓工控肥仔于2024-02-29 11:29發表的  :
去年我們做過一個有點類似，先用光纖找準孔的邊緣位置，在兩個零件合攏，此時孔位置相差不大了，再用氣缸推入一顆銷釘（銷釘是定制的，前面有做導向處理），此時加工就算完成


誤判率高嗎？光纖很容易被影響啊
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
10樓  發表于: 2024-02-29 17:12
還有一個方法，
分別用強光LED從下向上照射,然后慢轉動軸(套)，當光源對正孔位置后，把軸推入套中,
樓主留言：
這和用光纖激光一個道理嘛
[img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
li19930121
級別: 論壇先鋒
精華主題: 0
發帖數量: 834 個
工控威望: 1896 點
下載積分: 3134 分
在線時間: 402(小時)
注冊時間: 2019-02-12
最后登錄: 2024-12-21
查看li19930121的 主題 / 回貼
11樓  發表于: 2024-03-01 13:12
軸和套用夾具夾緊旋轉，氣缸頂著銷子位置到了就插進去~~~
  • «
