樓主  發表于: 2024-03-19 16:35
圖片：
圖片：

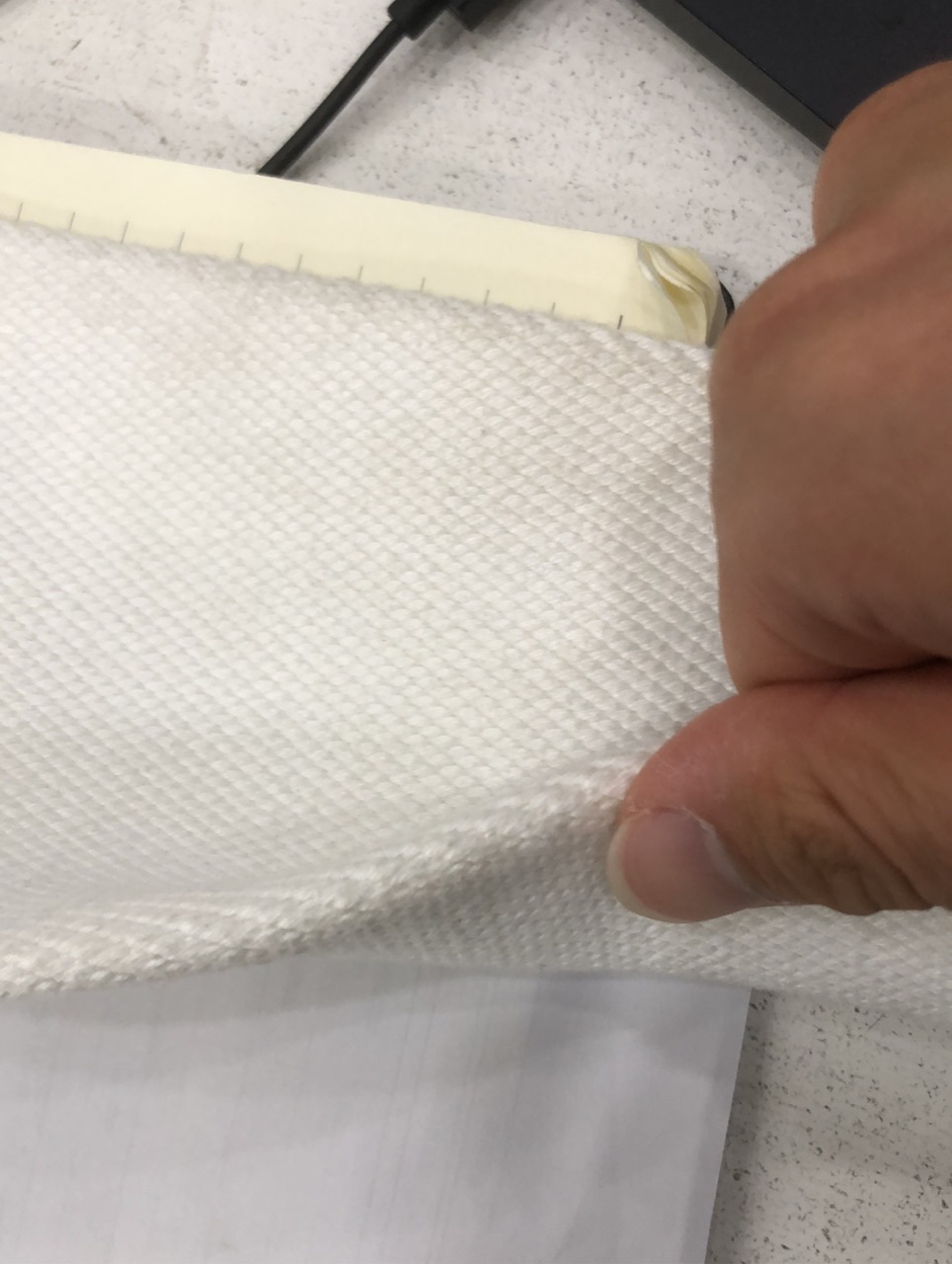

最近公司提出需要做一個能夠測量寬度的裝置，用來測量圖片里的東西，但是新人最近想破腦袋也沒有想到特別好的辦法，需要簡單和易操作，現場工人多為中老年人，求教各位大佬，有沒有什么好的辦法
PS：圖片里的是織造物，是軟的，這是小的，還有更寬的，最寬的大概能有一米左右，小的也有200mm了，精度要求能測到1mm就行了
chenjj49
級別: 家園�？�
精華主題: 0
發帖數量: 344 個
工控威望: 645 點
下載積分: 798 分
在線時間: 134(小時)
注冊時間: 2023-02-05
最后登錄: 2024-12-20
查看chenjj49的 主題 / 回貼
1樓  發表于: 2024-03-19 17:04
直接用尺子量不行嗎 ，織物是軟的，會褶皺，怎么能量的那么準
elcomew06113
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 136 點
下載積分: 4344 分
在線時間: 39(小時)
注冊時間: 2010-09-02
最后登錄: 2024-11-29
查看elcomew06113的 主題 / 回貼
2樓  發表于: 2024-03-19 21:45
可以考慮動態檢測，比如伺服電機帶光電或激光從一段到另一端，編織物觸發2次，2次的伺服電機位置差就是它寬度，但保證它是平攤的
龍?jiān)评俗?
級別: 工控俠客
精華主題: 0
發帖數量: 401 個
工控威望: 3282 點
下載積分: 7654 分
在線時間: 417(小時)
注冊時間: 2013-01-18
最后登錄: 2024-12-22
查看龍?jiān)评俗拥?主題 / 回貼
3樓  發表于: 2024-03-19 21:53
前提條件就是有個整形裝置把織物平展開，然后測量方式就比較靈活了。比如光纖傳感器、激光傳感器，或者視覺檢測。
