樓主  發表于: 2024-06-19 21:09

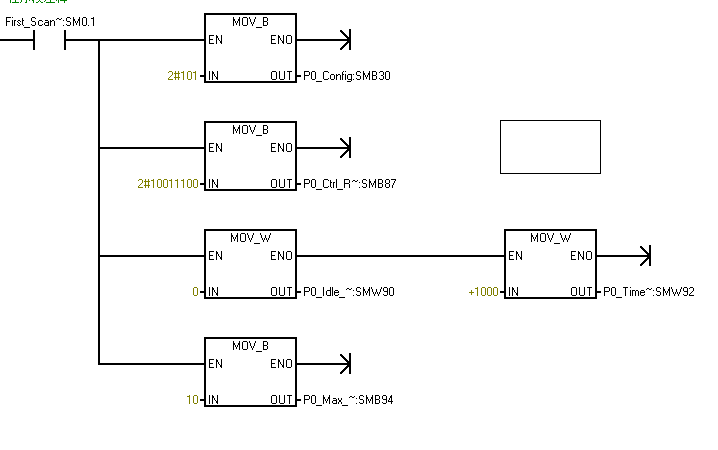

圖片：
用200SMART的端口0 XMT RVC中斷輪詢一個流量計，波特率19200  ，8，1，N，（流量計是232無協議通訊）用RS485轉232轉換器，PLC加轉換器與串口調試工具通訊正常，沒有問題，輪詢接收都正常，流量計與串口直接連接用串口調試工具通訊發收也正常，PLC加轉接器485轉232就不行，收不到數據，用時間控制結束輪詢程序沒問題，就是沒有數據，向 流量計發送十六進制數6765740A會接收到一個9個字節的數據，我用中斷寫了一輪詢，用發送完成位控制位寫了一個輪詢，都不行，想想感覺是SMB87 90 92  94  這里面哪個設置不對，試了好多次都不行，有沒有大佬做過這個指導一下，萬分感激。很困擾。

如果不設置成時間檢測接收完成，和流量計連接以后輪詢都沒法完成。如圖設置能完成程序輪詢，收不到數據，給西門子官方打過電話，讓設置成字符數接收作為條件，也沒設置明白，還是也不行也沒弄明白。由于接收字節沒有開始和結尾固定字符，接收條件也沒法設置字符開始和結束作為條件。
附件： 200smart 輪詢昌暉儀表MODBUS盛思銳流量計232.rar (20 K) 下載次數:28
網站提示: 請不要用迅雷下載附件，容易出錯
yezouping
深圳東莞PLC編程，微信：158 8974 8406
級別: 工控俠客
精華主題: 0
發帖數量: 501 個
工控威望: 2170 點
下載積分: 13690 分
在線時間: 976(小時)
注冊時間: 2018-11-10
最后登錄: 2024-09-19
查看yezouping的 主題 / 回貼
1樓  發表于: 2024-06-20 11:57
有酬勞嗎。
本人長期從事非標自動化設備電氣控制工作：
1.熟悉各種品牌PLC程序設計， 上位機組態編程，遠程下載、手機APP監控寫入數據、電腦端監控寫入數據、人機界面HMI編程，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏程序代寫服務，用EPLAN畫圖，免費出電氣原理圖、布局圖、BOM清單。
3.服務周到、價格實惠，聯系電話/微信：15889748406
chenhaot
chenccc
級別: 略有小成
精華主題: 0
發帖數量: 155 個
工控威望: 228 點
下載積分: 1305 分
在線時間: 123(小時)
注冊時間: 2020-08-20
最后登錄: 2024-09-18
查看chenhaot的 主題 / 回貼
2樓  發表于: 2024-06-20 14:13

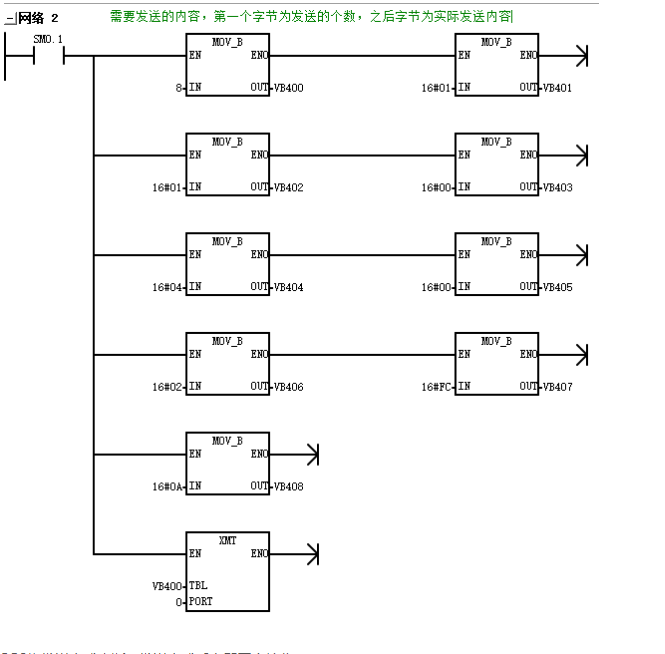

圖片：

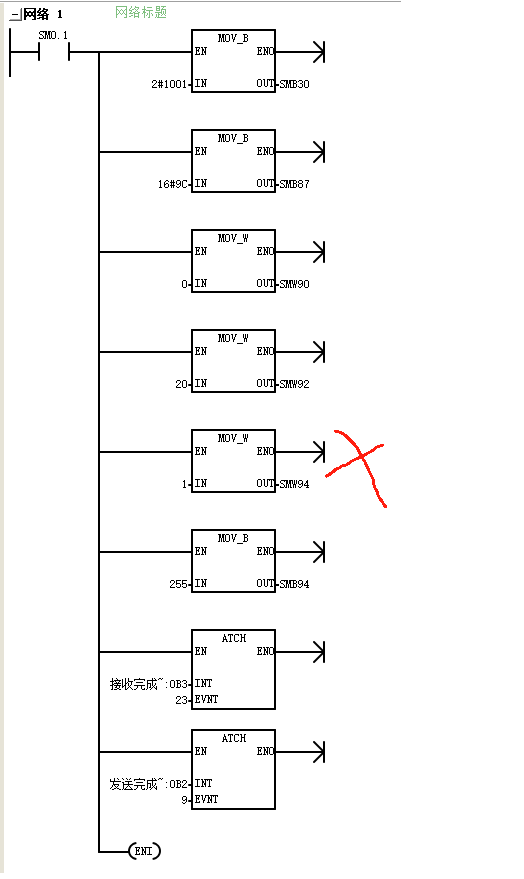

圖片：
圖片：
前兩天剛寫的程序，接收條件和你一樣，使用是沒有問題的，可以參考一下。中間有個寫錯的地方的程序標紅了
