例題，最近看了一些關于電子齒輪比的計算，發現好多結果都不一樣。比如，電機轉一圈是235mm，脈沖當量設置為0.01.減速比是5，分辨率是131072.有些說是235/0.01/5=4700，還有些是235/0.01*5=117500.到底是那種的？

引用

引用樓主倔強的小白于2024-08-15 14:47發表的 電子齒輪比的計算 :
例題，最近看了一些關于電子齒輪比的計算，發現好多結果都不一樣。比如，電機轉一圈是235mm，脈沖當量設置為0.01.減速比是5，分辨率是131072.有些說是235/0.01/5=4700，還有些是235/0.01*5=117500.到底是那種的？

131072/(235/0.01*5)電子齒輪比

乘以5嗎？

知道電機轉一圈是235了，為什么還要把減速比進去呢，235/0.01

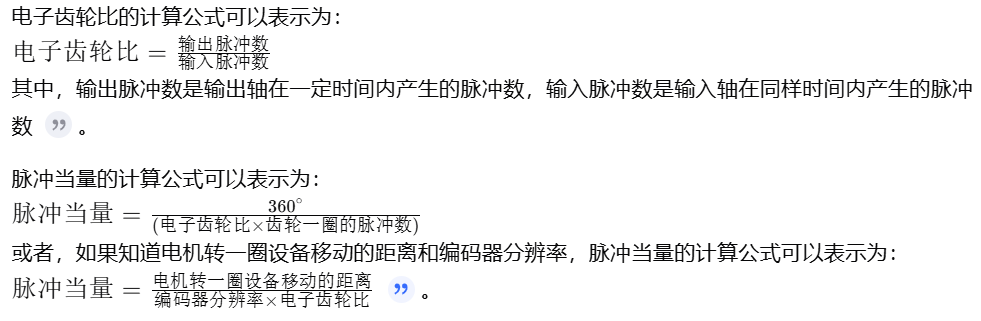

AI總結

脈沖當量：指的是伺服電機接收到每一個脈沖信號時，機械結構（如絲桿）所移動的距離。

減速比則是指在機械傳動系統中，輸入軸與輸出軸的轉速比值，通常用于描述減速器或者傳動裝置的性能。它定義了電機軸轉速與負載軸轉速之間的關系，例如，一個減速比為1:10的減速器意味著電機每轉一圈，負載軸會轉十分之一圈。

電子齒輪為一級處理
減速比為二級處理

“電機轉一圈是235mm，脈沖當量設置為0.01.減速比是5，分辨率是131072.”

帶入公式    235/(131072*0.01)=23500/131072

AI總結的有點問題，求得的是電子齒輪分母/電子齒輪分子

你的和一樓恰好是反著來

引用

引用第3樓xianban7于2024-08-16 08:37發表的  :
知道電機轉一圈是235了，為什么還要把減速比進去呢，235/0.01

這個減速比你不帶進去嘛？要在上位機比例？
