樓主  發表于: 15天前

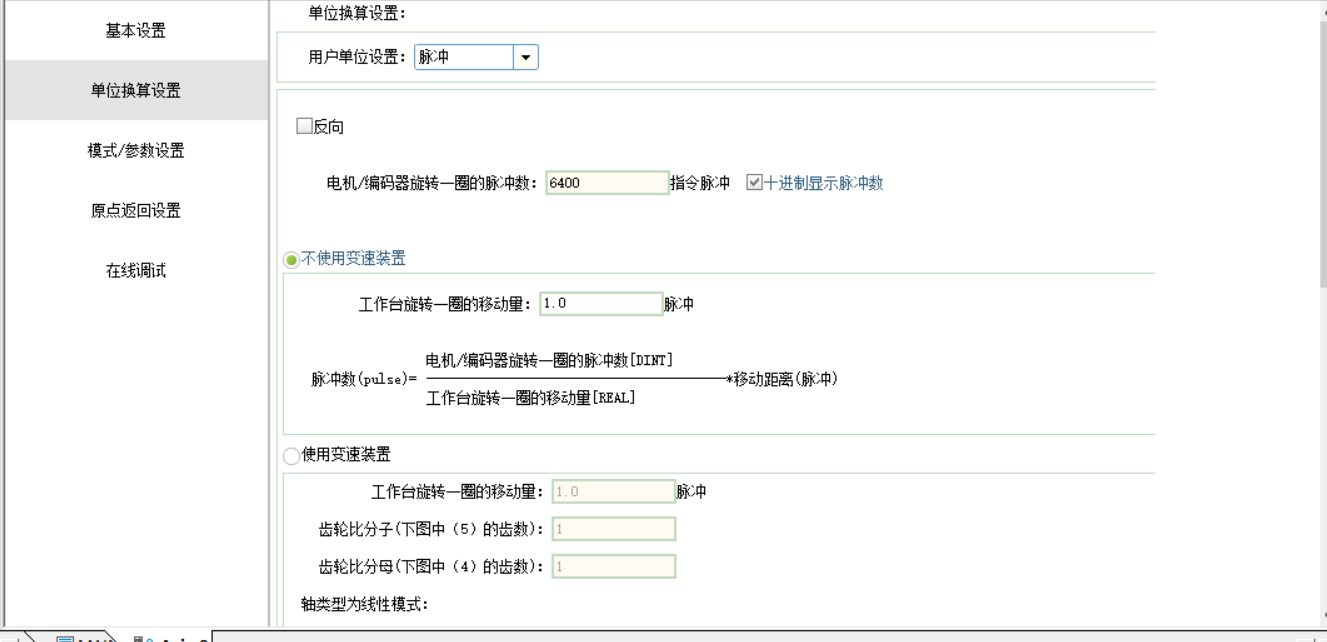

圖片：
有一個匯川521的PLC與雷賽DM3E556驅動器走EtherCAT總線通訊，目前可以手動，測試都沒問題，就是定位的距離該如何換算。
絲桿的導程是4mm,請問一下，在圖片上那幾個地方該設置多少，才能讓絲桿走10MM，
自己在電機圈脈沖那里設了6400，然后目標位置那里寫了一個（1）走了約23mm
croxie
級別: 正式會員
精華主題: 0
發帖數量: 12 個
工控威望: 76 點
下載積分: 165 分
在線時間: 192(小時)
注冊時間: 2021-03-12
最后登錄: 2025-03-28
查看croxie的 主題 / 回貼
1樓  發表于: 15天前
還要看你步進控制器那邊具體設了多少脈沖走一圈，要跟軟件上設的單圈脈沖數一樣，然后軟件一圈移動量設置為4。后面你定位指令那設置多少，就是走多少。
congrikunge
級別: 略有小成
精華主題: 0
發帖數量: 149 個
工控威望: 367 點
下載積分: 472 分
在線時間: 721(小時)
注冊時間: 2016-04-22
最后登錄: 2025-03-28
查看congrikunge的 主題 / 回貼
2樓  發表于: 15天前
用戶單位設成毫米 好計算
zq123666
級別: 工控俠客
精華主題: 0
發帖數量: 538 個
工控威望: 2201 點
下載積分: 25683 分
在線時間: 1171(小時)
注冊時間: 2021-03-24
最后登錄: 2025-03-28
查看zq123666的 主題 / 回貼
3樓  發表于: 15天前

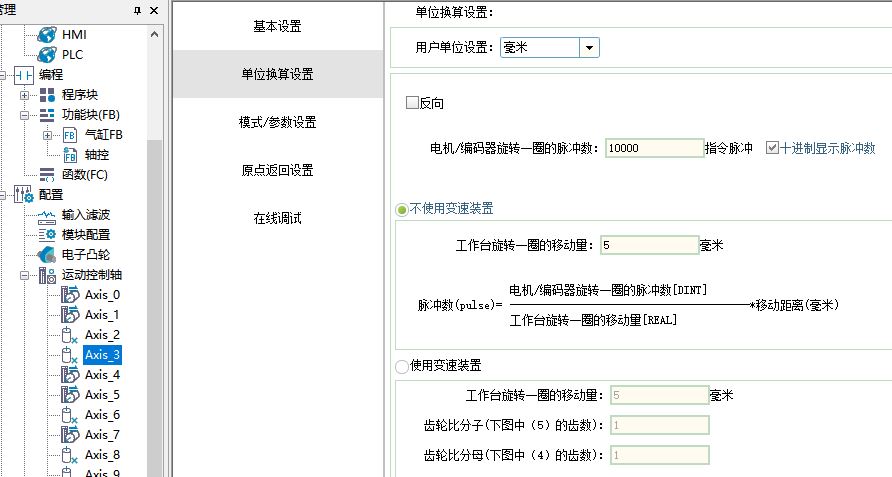

圖片：
用戶單位設為毫米
每圈脈沖數設為你驅動器設置的脈沖數：6400
工作臺旋轉一圈的移動量設為你電機轉一圈實際移動多少毫米：4
這樣你在定位時直接輸入的定位數據10，那實際就會走10mm。
卓發智能
相互學習，共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2479 個
工控威望: 3093 點
下載積分: 12122 分
在線時間: 666(小時)
注冊時間: 2008-08-03
最后登錄: 2025-03-28
查看卓發智能的 主題 / 回貼
4樓  發表于: 14天前
如果步進電機是開環且沒有減速機的情況下，每圈脈就設你驅動器上的撥碼細分?jǐn)?shù)，每圈距離就設置絲桿導程就可以了。后面就是回原點方式，如果只有一個原點信號就選回原方式為21，如果有正負極限位就選27，可根據需要設置。
引用
引用樓主愿天天天藍于2025-03-14 13:57發表的 匯川521與雷賽總線步進 :
有一個匯川521的PLC與雷賽DM3E556驅動器走EtherCAT總線通訊，目前可以手動，測試都沒問題，就是定位的距離該如何換算。
絲桿的導程是4mm,請問一下，在圖片上那幾個地方該設置多少，才能讓絲桿走10MM，
自己在電機圈脈沖那里設了6400，然后目標位置那里寫了一個（1）走了約23mm
相信自我！
卓發智能
相互學習，共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2479 個
工控威望: 3093 點
下載積分: 12122 分
在線時間: 666(小時)
注冊時間: 2008-08-03
最后登錄: 2025-03-28
查看卓發智能的 主題 / 回貼
5樓  發表于: 14天前
忘了一個，如果是閉環步進，那就要看編碼器是多少位的分辯率了，一般步進電機的編碼器分辯率不會太高，10000或40000比較常。
相信自我！
愿天天天藍
級別: 探索解密
精華主題: 0
發帖數量: 79 個
工控威望: 196 點
下載積分: 732 分
在線時間: 66(小時)
注冊時間: 2016-07-16
最后登錄: 2025-03-17
查看愿天天天藍的 主題 / 回貼
6樓  發表于: 13天前
引用
引用第4樓卓發智能于2025-03-15 08:07發表的  :
如果步進電機是開環且沒有減速機的情況下，每圈脈就設你驅動器上的撥碼細分?jǐn)?shù)，每圈距離就設置絲桿導程就可以了。后面就是回原點方式，如果只有一個原點信號就選回原方式為21，如果有正負極限位就選27，可根據需要設置。


開環的， 那個步進驅動器DM3E556，如何修改那個細分。要在軟件上面怎么修改
[ 此帖被愿天天天藍在2025-03-16 16:53重新編輯 ]
