樓主  發表于: 昨天
第一次用歐姆龍的PLC，CJ2MPLC加裝ETN21模塊，現在項目需要PLC通過MODBUSTCP控制6臺一樣的機器人動作還有讀取機器人狀態，給啟動停止信號。我現在知道控制機器人的那些報文，00 00 00 00 00 06 01 03 08 8B 00 02 這樣是讀取機器人輸入狀態，現在找了好久都沒找到PLC關于MODBUS Tcp的通訊實例，翻找說明書，能找到的只有SEND指令這種，這種指令又該怎么發送上面那種報文呢，求各位大佬路過指導一下
月從今夜
不知江水待何人，但見長江送流水
級別: 略有小成
精華主題: 0
發帖數量: 24 個
工控威望: 465 點
下載積分: 758 分
在線時間: 50(小時)
注冊時間: 2022-04-19
最后登錄: 2025-04-07
查看月從今夜的 主題 / 回貼
1樓  發表于: 昨天
機器人返回的報文也是 00 00 00 00 00 07 01 03 04 01  41 10 05，這種十六進制的
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1879 個
工控威望: 4527 點
下載積分: 7664 分
在線時間: 1402(小時)
注冊時間: 2008-07-03
最后登錄: 2025-04-07
查看hlq_0815的 主題 / 回貼
2樓  發表于: 昨天
W342-E1-15.pdf (2809 K) 下载次数:12
官方說明書，要點功底
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
月從今夜
不知江水待何人，但見長江送流水
級別: 略有小成
精華主題: 0
發帖數量: 24 個
工控威望: 465 點
下載積分: 758 分
在線時間: 50(小時)
注冊時間: 2022-04-19
最后登錄: 2025-04-07
查看月從今夜的 主題 / 回貼
3樓  發表于: 昨天
引用
引用第2樓hlq_0815于2025-04-06 12:12發表的  :
[attachment=309882]
官方說明書，要點功底

我也是找到這個說明書看了半天，確實是自己知識淺薄了沒能理解懂
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1879 個
工控威望: 4527 點
下載積分: 7664 分
在線時間: 1402(小時)
注冊時間: 2008-07-03
最后登錄: 2025-04-07
查看hlq_0815的 主題 / 回貼
4樓  發表于: 昨天

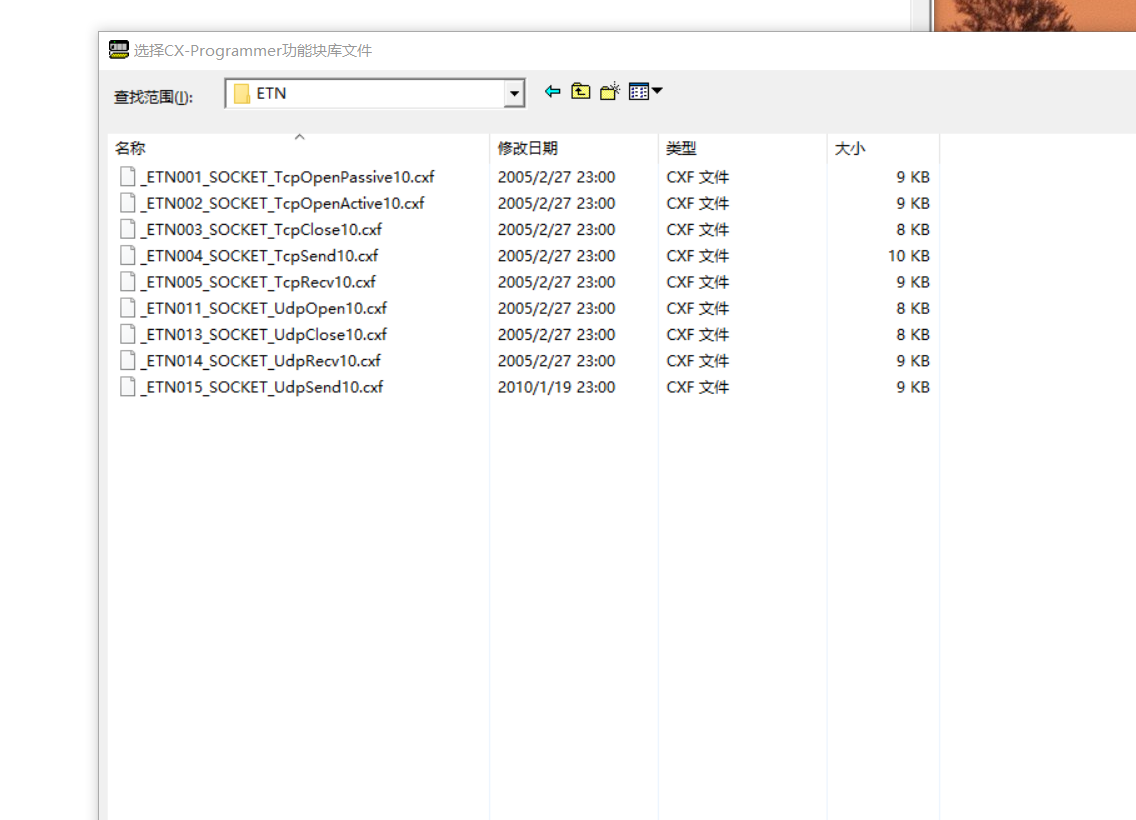

那就用套接字(Socket)
所有網絡通用
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
bnnyygy
bnnyygy
級別: 家園常客
精華主題: 0
發帖數量: 533 個
工控威望: 643 點
下載積分: 1889 分
在線時間: 583(小時)
注冊時間: 2016-09-20
最后登錄: 2025-04-07
查看bnnyygy的 主題 / 回貼
5樓  發表于: 昨天
沒有這個模塊，但是其它地方看到過 modbus tcp 功能塊

給你2個CP1L,CP2E modbus tcp的功能塊，應該的官方的，你可以參考下，之前我測試過CP2E，標準的MODBUS TCP是可以用的。
CP1L-MODSTCP服務端.rar (91 K) 下载次数:5    ModbusTCP_Server.zip (1128 K) 下载次数:4
往事如風
科技改變制造
級別: 網絡英雄

精華主題: 0
發帖數量: 11640 個
工控威望: 19020 點
下載積分: 13477 分
在線時間: 2741(小時)
注冊時間: 2013-01-31
最后登錄: 2025-04-06
查看往事如風的 主題 / 回貼
6樓  發表于: 昨天
學習學習
三人行者必有我?guī)?，擇其善者而從之
月從今夜
不知江水待何人，但見長江送流水
級別: 略有小成
精華主題: 0
發帖數量: 24 個
工控威望: 465 點
下載積分: 758 分
在線時間: 50(小時)
注冊時間: 2022-04-19
最后登錄: 2025-04-07
查看月從今夜的 主題 / 回貼
7樓  發表于: 60分鐘前
引用
引用第5樓bnnyygy于2025-04-06 17:50發表的  :
沒有這個模塊，但是其它地方看到過 modbus tcp 功能塊
[attachment=309900]

給你2個CP1L,CP2E modbus tcp的功能塊，應該的官方的，你可以參考下，之前我測試過CP2E，標準的MODBUS TCP是可以用的。
[attachment=309901]  [attachment=309902]

有沒有PLC當客戶端主動訪問的呢，機器人應該是當服務器
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1879 個
工控威望: 4527 點
下載積分: 7664 分
在線時間: 1402(小時)
注冊時間: 2008-07-03
最后登錄: 2025-04-07
查看hlq_0815的 主題 / 回貼
8樓  發表于: 42分鐘前
那么，你就按通信手冊《W342-E1-15》，別糾結了，再問下去也就那樣了，沒有現成的
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
ezio2016
工控小白
級別: 略有小成
精華主題: 0
發帖數量: 194 個
工控威望: 320 點
下載積分: 988 分
在線時間: 124(小時)
注冊時間: 2016-08-05
最后登錄: 2025-04-07
查看ezio2016的 主題 / 回貼
9樓  發表于: 31分鐘前
MTCP_ETN_Client.zip (548 K) 下载次数:0
歐姆龍歐洲官方寫的FB，就是寫死的ETN模塊的單元號和socket通信號，
要修改的話，直接照著FB搬程序，把對應的地方改為輸入引腳就好了。
