樓主  發表于: 2008-07-22 20:34
CCLINK連接線有黃白藍三種顏色   跟模塊上的DA  DB   DG 怎么連？哪種顏色的線對應哪個端子��？急��！
buyiwuxi
級別: 略有小成
精華主題: 0
發帖數量: 494 個
工控威望: 274 點
下載積分: 2836 分
在線時間: 81(小時)
注冊時間: 2008-05-31
最后登錄: 2024-11-16
查看buyiwuxi的 主題 / 回貼
1樓  發表于: 2008-07-22 21:05
模塊上有接線提示，顏色可以不考慮，只要兩邊對應就可以
本帖最近評分記錄：
  • 下載積分:+1(guochunyi) 熱心助人！
  • 下載積分:+1(zhangshichao) 熱心助人!
  • 下載積分:+1(YMMFA) 對頭！
    buyiwuxi
    級別: 略有小成
    精華主題: 0
    發帖數量: 494 個
    工控威望: 274 點
    下載積分: 2836 分
    在線時間: 81(小時)
    注冊時間: 2008-05-31
    最后登錄: 2024-11-16
    查看buyiwuxi的 主題 / 回貼
    2樓  發表于: 2008-07-22 21:52


    DA接DA，DB接DB，DG接DG，SLD接屏蔽
    本帖最近評分記錄：
  • 下載積分:+2(藍準様) 真誠感謝！
  • 下載積分:+2(zhangshichao) 熱心助人!
  • 下載積分:+5(YMMFA) 熱心助人!
  • 下載積分:+5(王睿) 熱心助人!
    王睿
    一切隨意
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 987 個
    工控威望: 6748 點
    下載積分: 31090 分
    在線時間: 437(小時)
    注冊時間: 2008-03-20
    最后登錄: 2024-08-16
    查看王睿的 主題 / 回貼
    3樓  發表于: 2008-07-22 21:53
    呵呵 2樓的你學習半天的上傳原來為了是這樣啊   。。。。。。。。。
    lxxzzw
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看lxxzzw的 主題 / 回貼
    4樓  發表于: 2008-07-22 22:46
    看不懂，什么DA接DA 這誰都知道 我問你線的顏色跟端子怎么對應，黃色接哪個，藍色接哪個？綠色接哪個？我知道只要相互一致就行，可是聽說有專門的規定，所以想問問，還是怕在系統運行時出錯，如果線的顏色對應端子不好的話，高手，指點！
    zyfzxh
    級別: 論壇版主

    精華主題: 12 篇
    發帖數量: 6495 個
    工控威望: 7503 點
    下載積分: 108072 分
    在線時間: 4836(小時)
    注冊時間: 2006-08-10
    最后登錄: 2025-01-20
    查看zyfzxh的 主題 / 回貼
    5樓  發表于: 2008-07-22 22:49
    簡單點就是相同顏色的線接相同編號的端子!
    楊金龍
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看楊金龍的 主題 / 回貼
    6樓  發表于: 2008-07-22 22:52
    不要考慮顏色，照圖紙接就行。
    烏龜船長
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1283 個
    工控威望: 7633 點
    下載積分: 1313 分
    在線時間: 2661(小時)
    注冊時間: 2007-03-21
    最后登錄: 2025-01-20
    查看烏龜船長的 主題 / 回貼
    7樓  發表于: 2008-07-23 08:51
    DA  藍，DB白，DG黃，sld屏蔽線
    本帖最近評分記錄：
  • 下載積分:+1(xiaoleizi)
  • 下載積分:+2(藍準様) 真誠感謝！
  • 下載積分:+1(YMMFA) 熱心助人!
    ymmfa
    不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
    級別: 管理員

    精華主題: 8 篇
    發帖數量: 9688 個
    工控威望: 8586 點
    下載積分: 16760 分
    在線時間: 5328(小時)
    注冊時間: 2006-08-10
    最后登錄: 2025-01-17
    查看ymmfa的 主題 / 回貼
    8樓  發表于: 2008-07-23 22:10
    引用
    引用第3樓王睿于2008-07-22 21:53發表的  :
    呵呵 2樓的你學習半天的上傳原來為了是這樣啊   。。。。。。。。。


    他這種精神很值得學習，為了幫人去花時間學了發圖上來，我也給他+5分！
    特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    dulong779
    級別: 探索解密
    精華主題: 0
    發帖數量: 41 個
    工控威望: 195 點
    下載積分: 608 分
    在線時間: 14(小時)
    注冊時間: 2009-05-25
    最后登錄: 2024-12-26
    查看dulong779的 主題 / 回貼
    9樓  發表于: 2021-05-12 12:42

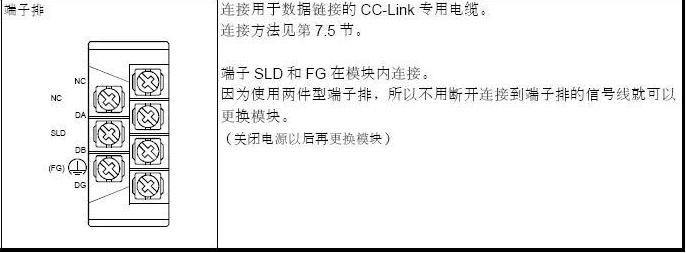

    圖片：
    官方網站有手冊資料！
    小侯
    小侯
    級別: 工控俠客
    精華主題: 0
    發帖數量: 482 個
    工控威望: 2612 點
    下載積分: 8113 分
    在線時間: 507(小時)
    注冊時間: 2008-10-17
    最后登錄: 2025-01-16
    查看小侯的 主題 / 回貼
    10樓  發表于: 2021-05-12 13:32
    CC-LINK是基於RS-485開發的現場通訊用總線
    DA=DATA+
    DB=DATA-
    DG=SG
    理論上只要全部串在一起就能夠通訊

    而在手冊中提到專用線材連接

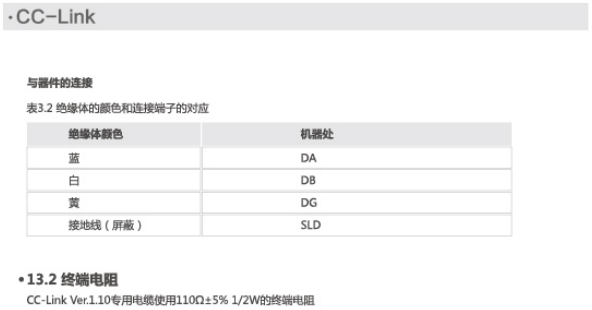

    DA為藍色，DB為白色、DG為黃色、SLG接隔離網

    我司曾發包一件拉配線工程給外包
    裡面有一CCLINK連線
    後來我過去試車才發現他全部藍色DA與黃色DG是對調的
    不過還是連接得起來
