樓主  發表于: 3天前

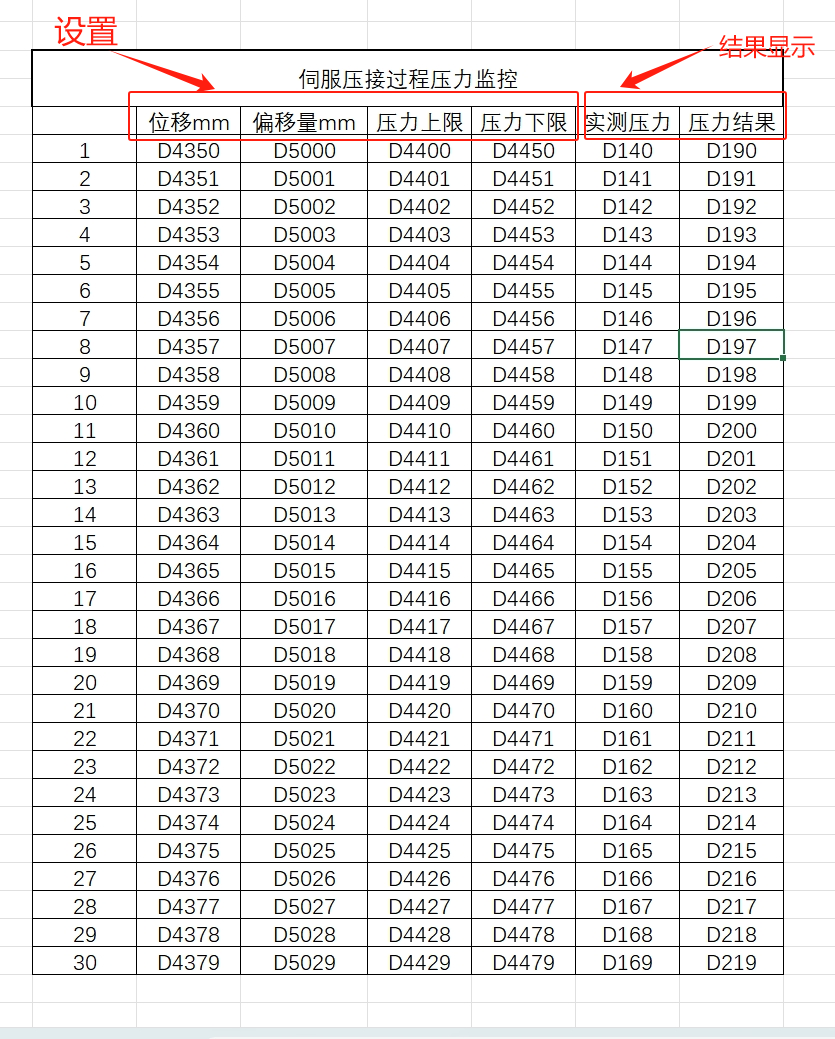

圖片：
各位大神，現在在做用伺服壓裝的一個設備，從開始壓入到最終壓入到位的過程中，需要實時的監控壓入過程中的壓力情況（使用的壓力傳感器）,壓入深度大概15mm，時間3S左右完成。
壓入過程中，根據設置的位移點去記錄壓力值，壓力值根據設置的壓力上下限去比較壓力結果。一旦出現壓力NG,伺服停止。
我的編程思路是根據當前的位移與設置的位移去比較，在合格范圍內把壓力傳送到實測壓力值，再根據實測壓力值與設置的上下限比較OK與NG.
比如需要監控100個點，那豈不是程序要寫一個一個比較傳送，太麻煩，也會加長PLC掃描周期。
各位有沒有好點的思路呀。懇請點醒一下。
學無止境
hstec2002
級別: 論壇先鋒
精華主題: 0
發帖數量: 554 個
工控威望: 1956 點
下載積分: 9622 分
在線時間: 767(小時)
注冊時間: 2021-05-05
最后登錄: 2025-05-17
查看hstec2002的 主題 / 回貼
1樓  發表于: 3天前
數組+for
樓主留言：
還是不太明白怎么做。
只有滿足這個條件：
設置位置-偏移量=<當前位移<=設置位置+偏移量時，才會把壓力值傳送到相對應的地址。
用FOR循環好像不好處理吧。
QQ: 2845452345
yerong
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1934 個
工控威望: 2087 點
下載積分: 11129 分
在線時間: 837(小時)
注冊時間: 2007-08-28
最后登錄: 2025-05-17
查看yerong的 主題 / 回貼
2樓  發表于: 前天
指針  或 變址
zmrs163
級別: 家園�？�
精華主題: 0
發帖數量: 395 個
工控威望: 544 點
下載積分: 1530 分
在線時間: 333(小時)
注冊時間: 2017-06-12
最后登錄: 2025-05-16
查看zmrs163的 主題 / 回貼
3樓  發表于: 前天
循環變址，數組都行，循環并不能縮短掃描時間，只是寫起來省力
liaohianbin
成功=目標+堅持
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 299 點
下載積分: 2473 分
在線時間: 132(小時)
注冊時間: 2014-08-29
最后登錄: 2025-05-16
查看liaohianbin的 主題 / 回貼
4樓  發表于: 前天
15MM的深度，3秒時間，做100個移位值去做比較壓力值，伺服速度要多慢？壓力檢測超NG后伺服速度能做到及時停止，
樓主留言：
是啊，我覺得達不到這個效果。所以想著程序優化，盡量縮短PLC的掃描時間。
1421448580
級別: 略有小成
精華主題: 0
發帖數量: 237 個
工控威望: 341 點
下載積分: 13366 分
在線時間: 906(小時)
注冊時間: 2015-10-10
最后登錄: 2025-05-17
查看1421448580的 主題 / 回貼
5樓  發表于: 昨天
把每個位置的  位置上下限  壓力范圍   比較結果  定義成一個結構體 ，然后對于有N個位置要判斷，定義一個元素為N的結構體數組
FOR 1..N  DO  // 對數組循環
    實際位置在定義位置范圍內？是  取壓力 與壓力范圍比較  記錄結果   退出循環
     不是 啥也不做 繼續For循環

如果你認為連續執行記錄太多 可以定時  或者位置觸發 循環比較
