樓主  發表于: 2007-06-15 23:57
PLC如何驅動七段數碼顯示，最好有電氣原理圖
simpson
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看simpson的 主題 / 回貼
1樓  發表于: 2007-06-16 11:40
數碼管要用7.5V的直流電驅動,不要用24V哦,會燒壞數碼碼的,用一個輸出點來控制一段,也就是說,每一位數字要至少占用PLC的7個輸出點.

天涯孤客
VX:Deng235174304
級別: 家園�？�
精華主題: 0
發帖數量: 415 個
工控威望: 516 點
下載積分: 2879 分
在線時間: 323(小時)
注冊時間: 2007-04-28
最后登錄: 2024-11-07
查看天涯孤客的 主題 / 回貼
2樓  發表于: 2007-06-16 12:34
你還不知道ＰＬＣ繼電器輸出原理啊
QQ:235174304.VX:Deng235174304
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4798 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
3樓  發表于: 2007-06-17 19:11
圖片：

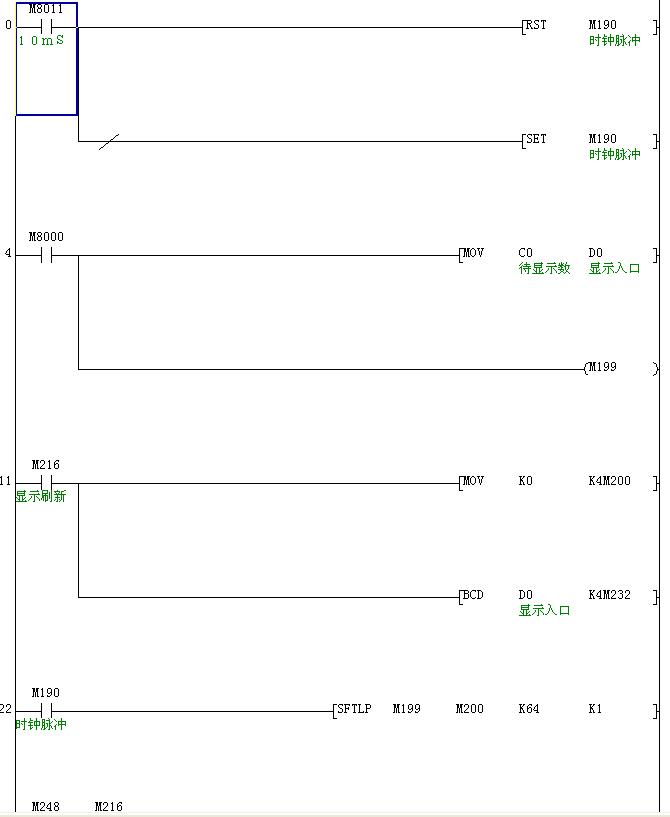

這個占幾個口呀
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4798 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
4樓  發表于: 2007-06-17 19:20
圖片：

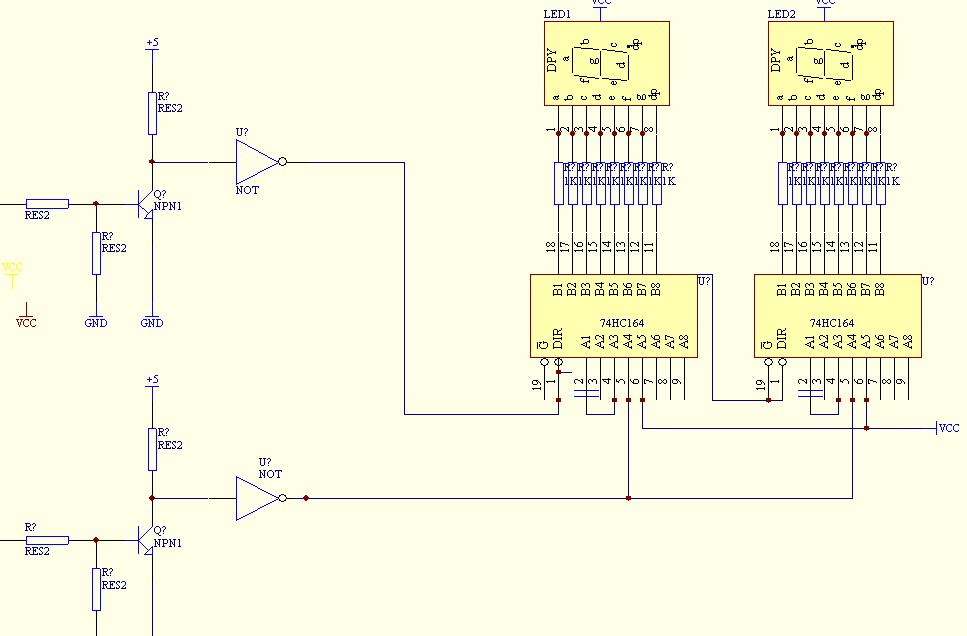

注意用晶體管輸出的,人家早就用兩個口,還占多少多少
[ 此貼被wxh0734在2007-06-17 19:30重新編輯 ]
weiwxsir
知足者常樂
級別: 略有小成
精華主題: 1 篇
發帖數量: 114 個
工控威望: 248 點
下載積分: 1390 分
在線時間: 6(小時)
注冊時間: 2007-06-01
最后登錄: 2024-09-07
查看weiwxsir的 主題 / 回貼
5樓  發表于: 2007-07-06 17:40
simpson 的一種，占用PLC點多，適用PLC輸出點有余量情況。

wxh0734 的一種，占用PLC點少，但要另加硬件線路。

還有一種，輸出BCD碼，再加譯碼硬件線路。

假若，PLC輸出點有余量的話，用個數碼管就可以了，公共端加個電阻即可。

設備簡易報警常用此法，只需一個數碼管就可輸出0～99（甚至更多999等）報警代碼。

假若，PLC輸出點緊張或考慮PLC成本的話，wxh0734 的一種肯定是最佳方法，適合制造設備的采用。
[ 此貼被weiwxsir在2007-07-06 17:45重新編輯 ]
