樓主  發表于: 2007-06-30 21:34
FX2N-485-BD與一臺臺達VFD系列變頻器通信，完成起停及模擬量的連續傳送。（程序見附件 X0控制起停及模擬量）。

此例程得到了wxh0734高工的大力支持，在此獻給初涉通信的朋友一點參考，也請高手給予指正。（感覺響應有一點慢。）

程序見附件
附件： 三菱FX2N TO 臺達變頻器RS485(起停及模擬量）.rar (26 K) 下載次數:1285
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+3(mk自動化) 熱心助人！
  • 下載積分:+5(wsir123) 優秀文章!
    weiwxsir
    知足者常樂
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 114 個
    工控威望: 248 點
    下載積分: 1390 分
    在線時間: 6(小時)
    注冊時間: 2007-06-01
    最后登錄: 2024-09-07
    查看weiwxsir的 主題 / 回貼
    1樓  發表于: 2007-07-01 09:39
    TO wxh0734  大哥：

    根據你的思路，我重新更改了部分程序，測試還是有時不響應。不過，我是用同一個X0來控制起停，x0通時，連續傳送模擬量并運行，x0滅燈，模擬量清零并停止。單獨起�；騿为殏魉湍M量就一點都沒問題。

    我在想，會不會是偵誤值出錯呢？另外，我連續傳送時，一次把模擬量和起動或 模擬量和停止含在一起發送，就是一次發送25個數據，也就是從起始地址2000H連續寫入兩個字，一個字是起動或停止，一個字是模擬量。我在按這個思路試試。

    多謝關注！
    wxh0734
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 669 個
    工控威望: 2697 點
    下載積分: 4798 分
    在線時間: 1457(小時)
    注冊時間: 2006-12-04
    最后登錄: 2022-12-04
    查看wxh0734的 主題 / 回貼
    2樓  發表于: 2007-07-01 11:11
    RS485是半雙工，總線上同一時間只有一個點處于發送數據狀態
    wxh0734
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 669 個
    工控威望: 2697 點
    下載積分: 4798 分
    在線時間: 1457(小時)
    注冊時間: 2006-12-04
    最后登錄: 2022-12-04
    查看wxh0734的 主題 / 回貼
    3樓  發表于: 2007-07-01 11:28

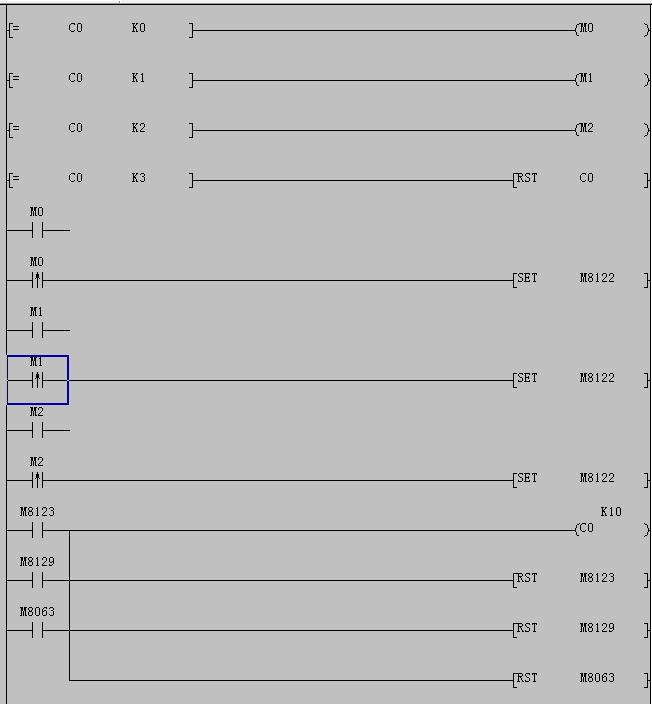

    圖片：
    這段程序是臺達的工程師設計的,就是為了防止通訊沖突,你試一下,
    [ 此貼被wxh0734在2007-07-01 14:22重新編輯 ]
    weiwxsir
    知足者常樂
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 114 個
    工控威望: 248 點
    下載積分: 1390 分
    在線時間: 6(小時)
    注冊時間: 2007-06-01
    最后登錄: 2024-09-07
    查看weiwxsir的 主題 / 回貼
    4樓  發表于: 2007-07-01 14:55
    TO wxh0734 :
    根據臺達工程師的設計思路，測試了一下，可以通過，不會漏掉指令，但感覺響應有延時。

    另測試通過的附件在樓頂。（有興趣的朋友可以看一下，歡迎指正�。�
    [ 此貼被weiwxsir在2007-07-02 11:14重新編輯 ]
    weiwxsir
    知足者常樂
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 114 個
    工控威望: 248 點
    下載積分: 1390 分
    在線時間: 6(小時)
    注冊時間: 2007-06-01
    最后登錄: 2024-09-07
    查看weiwxsir的 主題 / 回貼
    5樓  發表于: 2007-07-01 15:05
    TO wxh0734  大哥：

    連續傳送時，一次把模擬量和起動或 模擬量和停止含在一起發送，就是一次發送25個數據，也就是從起始地址2000H連續寫入兩個字，一個字是起動或停止，一個字是模擬量。我在按這個思路試試。也是有問題，通不過，不知思路錯了？還是程序出錯？
    [ 此貼被weiwxsir在2007-07-02 11:17重新編輯 ]
    wxh0734
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 669 個
    工控威望: 2697 點
    下載積分: 4798 分
    在線時間: 1457(小時)
    注冊時間: 2006-12-04
    最后登錄: 2022-12-04
    查看wxh0734的 主題 / 回貼
    6樓  發表于: 2007-07-01 16:07
    說說變頻器的型號,VFD哪個系列的
    [ 此貼被wxh0734在2007-07-01 16:14重新編輯 ]
    wxh0734
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 669 個
    工控威望: 2697 點
    下載積分: 4798 分
    在線時間: 1457(小時)
    注冊時間: 2006-12-04
    最后登錄: 2022-12-04
    查看wxh0734的 主題 / 回貼
    7樓  發表于: 2007-07-01 16:11
    不過沒見過同時可以執行兩個指令的變頻器,應該只能一條一條執行
    weiwxsir
    知足者常樂
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 114 個
    工控威望: 248 點
    下載積分: 1390 分
    在線時間: 6(小時)
    注冊時間: 2007-06-01
    最后登錄: 2024-09-07
    查看weiwxsir的 主題 / 回貼
    8樓  發表于: 2007-07-01 17:53
    TO wxh0734:

    VFD-M系列。

    關于一次操作多個在M系列上沒說，但在VFD-F上說可以操作多個數據。
    不知是不是我理解有誤？
    [ 此貼被weiwxsir在2007-07-02 08:57重新編輯 ]
    wsir123
    日子在忙碌中才會顯得充實，我喜歡這樣的生活。
    級別: 論壇版主

    精華主題: 4 篇
    發帖數量: 1504 個
    工控威望: 5491 點
    下載積分: 24426 分
    在線時間: 818(小時)
    注冊時間: 2007-01-22
    最后登錄: 2024-06-09
    查看wsir123的 主題 / 回貼
    9樓  發表于: 2007-07-02 11:36
    頂一下，學習學習！
    保持每天一點小進步足矣。。。
    小時千
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看小時千的 主題 / 回貼
    10樓  發表于: 2007-07-02 12:17
    我是出學者看不懂,但很感謝.
    wxh0734
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 669 個
    工控威望: 2697 點
    下載積分: 4798 分
    在線時間: 1457(小時)
    注冊時間: 2006-12-04
    最后登錄: 2022-12-04
    查看wxh0734的 主題 / 回貼
    11樓  發表于: 2007-07-02 12:36
    不要把我吹爆了,我也是個半桶水,大家共同學習一下,那怕說錯了寫錯了都沒有關系嗎,有交流才會有進步
