樓主  發表于: 2009-02-21 21:16
圖片：

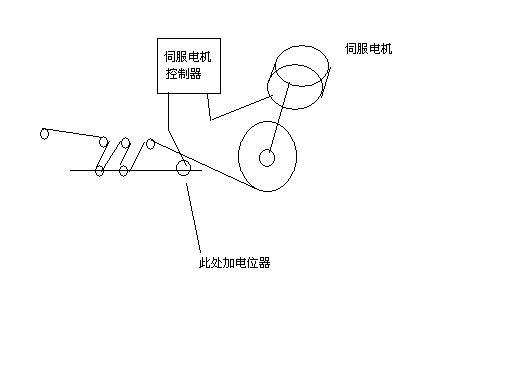

現在機器想采用恒張力系統，有哪位做過？如圖的張力系統器件：傳感器、控制器、磁粉制動器大概需多少銀子？（最小的型號規格即可）
請各位給點意見�；蛘哌�有沒有其他方法？要省錢的！
致力各種非標設備之機械、電氣一體開發。
yfdxb
級別: 略有小成
精華主題: 0
發帖數量: 376 個
工控威望: 416 點
下載積分: 1441 分
在線時間: 67(小時)
注冊時間: 2007-06-06
最后登錄: 2024-03-16
查看yfdxb的 主題 / 回貼
1樓  發表于: 2009-02-22 09:33
越掉越下了！
致力各種非標設備之機械、電氣一體開發。
zhouyang
我沒有選擇,但我有追求!
級別: VIP會員
精華主題: 0
發帖數量: 213 個
工控威望: 419 點
下載積分: 1189 分
在線時間: 94(小時)
注冊時間: 2009-02-22
最后登錄: 2015-11-02
查看zhouyang的 主題 / 回貼
2樓  發表于: 2009-02-23 11:42

看你的意圖想要控制的那卷材料一定很厚吧，如果是薄料我更建議你用我的思路，厚料我建議你使用液壓馬達
幻想----------設計的靈魂
zhouyang
我沒有選擇,但我有追求!
級別: VIP會員
精華主題: 0
發帖數量: 213 個
工控威望: 419 點
下載積分: 1189 分
在線時間: 94(小時)
注冊時間: 2009-02-22
最后登錄: 2015-11-02
查看zhouyang的 主題 / 回貼
3樓  發表于: 2009-02-23 11:44
你這種控制不一定精準，剛才發的那個圖上電位器上的橫桿可以加壓力實現變張力的恒張力控制
幻想----------設計的靈魂
yun342703002
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yun342703002的 主題 / 回貼
4樓  發表于: 2009-02-25 08:47

zsm961450
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zsm961450的 主題 / 回貼
5樓  發表于: 2009-02-25 14:57
全部選三菱產品大約在25000左右吧
luyuemin
工控人
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 265 點
下載積分: 1139 分
在線時間: 352(小時)
注冊時間: 2009-02-11
最后登錄: 2021-07-22
查看luyuemin的 主題 / 回貼
6樓  發表于: 2009-02-25 20:18
有其它方案的，要看你的具體要求：張力范圍、控制精度、卷材線速度等。
yfdxb
級別: 略有小成
精華主題: 0
發帖數量: 376 個
工控威望: 416 點
下載積分: 1441 分
在線時間: 67(小時)
注冊時間: 2007-06-06
最后登錄: 2024-03-16
查看yfdxb的 主題 / 回貼
7樓  發表于: 2009-03-02 20:34
頭疼！
帶材只有0.02--0.03mm厚。很薄，抗拉不抗彎。
工位用伺服電機卷，卷完一個產品再重新卷下一個。放料現用步進電機。http://www.24x7lending.com/bbs/read-gktid-27111.html
還請給熱心賜教！
[ 此帖被yfdxb在2009-03-02 20:43重新編輯 ]
致力各種非標設備之機械、電氣一體開發。
pony123
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pony123的 主題 / 回貼
8樓  發表于: 2009-03-03 10:20
你用力矩變頻器加編碼器試下
yfdxb
級別: 略有小成
精華主題: 0
發帖數量: 376 個
工控威望: 416 點
下載積分: 1441 分
在線時間: 67(小時)
注冊時間: 2007-06-06
最后登錄: 2024-03-16
查看yfdxb的 主題 / 回貼
9樓  發表于: 2009-03-03 22:43
按2樓老大的結構方式用變頻器，電位器就是外部調節頻率的。以擺臂上下來轉動電位器調節速度。是否可行？
致力各種非標設備之機械、電氣一體開發。
dv0429
級別: 略有小成
精華主題: 0
發帖數量: 205 個
工控威望: 221 點
下載積分: 837 分
在線時間: 96(小時)
注冊時間: 2008-02-27
最后登錄: 2023-09-18
查看dv0429的 主題 / 回貼
10樓  發表于: 2009-03-04 08:51
暈倒,有必要說得這么難嗎??又是步進又是伺服的?卷紙的我都做到,就用普通電機后面加裝編碼器(軟連接)作速度反饋,變頻器選帶PG反饋的矢量型變頻(當時用的是臺達VE系列),張力反饋部分就買個好點的電位器裝在軸上作張力反饋給同步控制器(8口的才1500左右),這樣下來成本不會很高的,我當時是三個電機同步的整個系統做下來加上調試費和電柜什么的也才2W多點.
ebepower
級別: 略有小成
精華主題: 0
發帖數量: 102 個
工控威望: 251 點
下載積分: 483 分
在線時間: 154(小時)
注冊時間: 2008-04-05
最后登錄: 2024-08-18
查看ebepower的 主題 / 回貼
11樓  發表于: 2009-03-05 20:33
你不妨使用力有張力控制功能變頻器(內凼卷徑計算功能)
如：深圳的匯川、藍海華騰、艾默生的機器，用起來很簡單，資料它他的網站上都有
  • «
