樓主  發表于: 2009-04-30 16:53
師傅們；
我用313-5BF03的CPU，地址是默認的 I  124-126   Q 124-Q125, 硬件已有信號，但程序I 126 有反應 124及125沒有反應，，后面槽號可以，是還有什么沒設置嗎，謝謝指點新手。
[ 此帖被zhujianzhong在2009-04-30 17:41重新編輯 ]
好人一生平安
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5177 個
工控威望: 7400 點
下載積分: 157967 分
在線時間: 3138(小時)
注冊時間: 2007-11-21
最后登錄: 2024-09-27
查看sjm213的 主題 / 回貼
1樓  發表于: 2009-05-01 00:34
它自帶的IO使用上與普通IO無異�？唇泳�手冊即可。

如果不是接線有問題就是程序有問題！

另外沒有看懂124及125是I還是Q，“后面槽號可以”這話怎么理解？

所以文字表述難以理解的時候最好拍照貼圖上來。
隱居上海
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看隱居上海的 主題 / 回貼
2樓  發表于: 2009-05-01 19:54
問題沒說明白嘛！
跟普通IO模塊一樣用。
CPU313C有24DI,16DO,5AI,2AO,四千多元，性價比很好！
zhujianzhong
好人一生平安
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 300 點
下載積分: 700 分
在線時間: 71(小時)
注冊時間: 2007-10-24
最后登錄: 2020-07-11
查看zhujianzhong的 主題 / 回貼
3樓  發表于: 2009-05-02 10:18
非常感謝師傅的指點。
好人一生平安
zhujianzhong
好人一生平安
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 300 點
下載積分: 700 分
在線時間: 71(小時)
注冊時間: 2007-10-24
最后登錄: 2020-07-11
查看zhujianzhong的 主題 / 回貼
4樓  發表于: 2009-05-02 15:54
回sjm213 師傅；

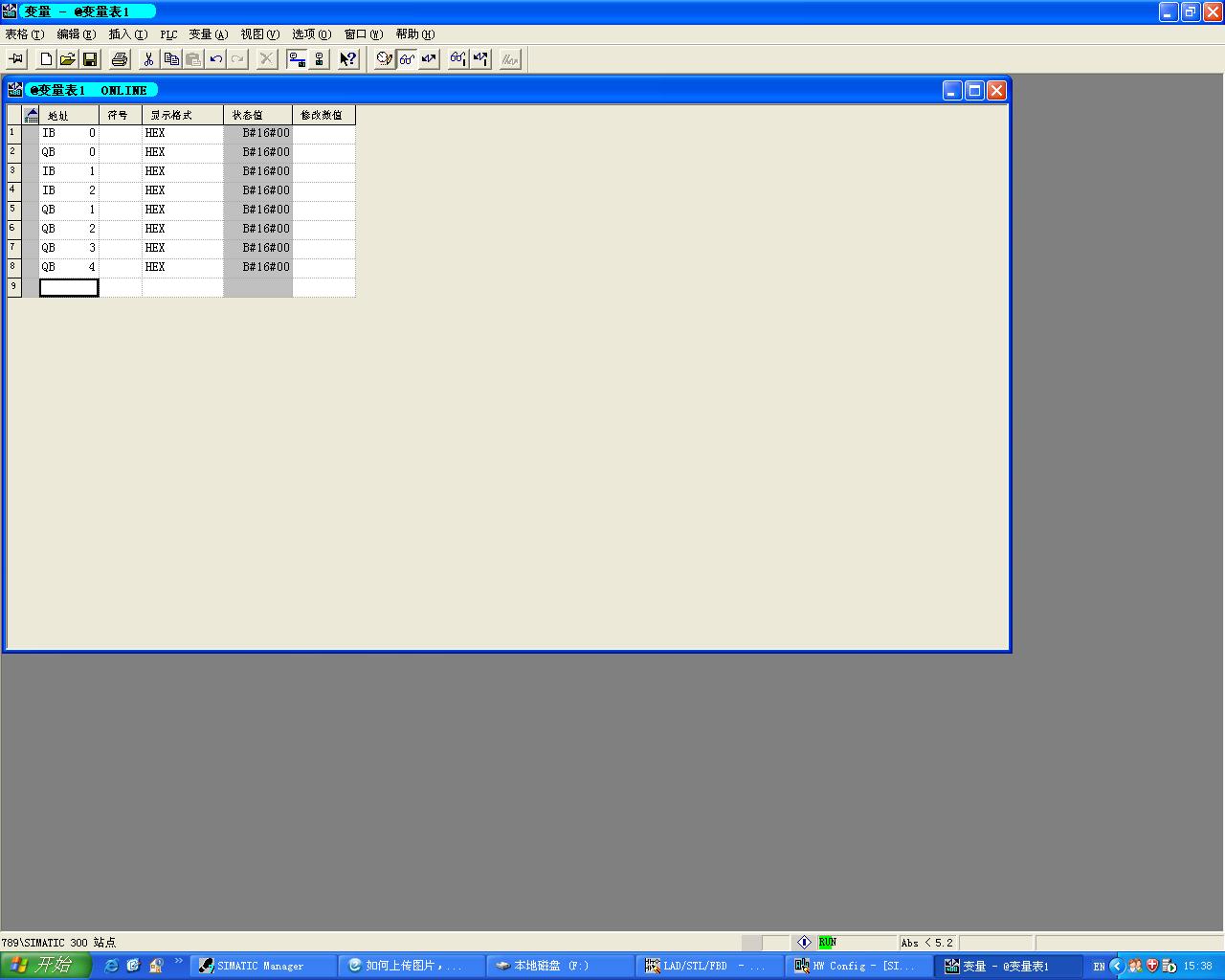

接線沒有問題，用監視變量表來看IB124    IB125    IB126    QB124   QB125 直接接入I124.0--I124.7       I125.0--I125.7任意一點都沒變化，接入I126.0--I126.7  IB126的值有變化，輸出Q124  Q125 沒有問題，真弄不懂怎么回事，謝謝指點。


后面的槽我是指槽3以后輸入輸出點。
好人一生平安
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5177 個
工控威望: 7400 點
下載積分: 157967 分
在線時間: 3138(小時)
注冊時間: 2007-11-21
最后登錄: 2024-09-27
查看sjm213的 主題 / 回貼
5樓  發表于: 2009-05-03 14:27
繼續看接線圖……

cpu 313c.rar (114 K) 下载次数:307
zhujianzhong
好人一生平安
級別: 略有小成
精華主題: 0
發帖數量: 90 個
工控威望: 300 點
下載積分: 700 分
在線時間: 71(小時)
注冊時間: 2007-10-24
最后登錄: 2020-07-11
查看zhujianzhong的 主題 / 回貼
6樓  發表于: 2009-05-03 15:10
非常感謝sjm213 師傅，還附帶了接線圖給我，是我沒有給L+加上電壓，再次謝謝。
好人一生平安
