樓主  發表于: 2009-05-13 22:39

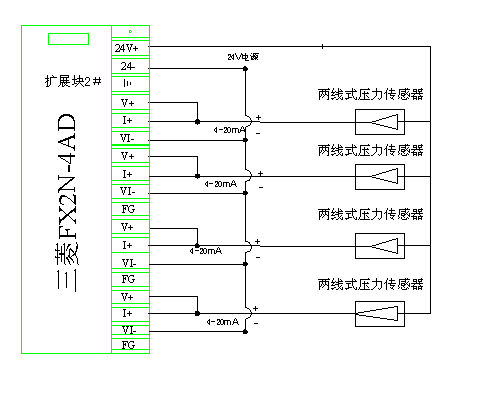

圖片：
請問我這樣接線對嗎?請大家指導.謝謝
liuxianhua
級別: 論壇先鋒
精華主題: 0
發帖數量: 611 個
工控威望: 1067 點
下載積分: 10234 分
在線時間: 572(小時)
注冊時間: 2008-11-19
最后登錄: 2013-02-22
查看liuxianhua的 主題 / 回貼
1樓  發表于: 2009-05-14 11:57
錯!一端接VI-,另一端接V+I+(V+,I+要短接)
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
2樓  發表于: 2009-05-14 18:13
樓上的 你說的 2根線 熱電阻 什么的不需要電源的 電流信號線過來當然那么接，

現在樓主的是2線制的，傳感器還要電源的啊.....這要 再看看傳感器說明書列

我認為 樓主接的線是對的....我使過一只 +GF 的PH儀表 接法和樓主的差不多，

下次找到圖再貼上來 大家看看
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
liuxianhua
級別: 論壇先鋒
精華主題: 0
發帖數量: 611 個
工控威望: 1067 點
下載積分: 10234 分
在線時間: 572(小時)
注冊時間: 2008-11-19
最后登錄: 2013-02-22
查看liuxianhua的 主題 / 回貼
3樓  發表于: 2009-05-14 20:01
2樓說的有道理,有源2線式應該按樓主的方法接,但是2線式很多是無源的;就不能那樣接,還是按說明書上的要求接
hgmgwe
級別: 論壇先鋒
精華主題: 0
發帖數量: 695 個
工控威望: 1907 點
下載積分: 10686 分
在線時間: 904(小時)
注冊時間: 2007-12-01
最后登錄: 2024-12-20
查看hgmgwe的 主題 / 回貼
4樓  發表于: 2009-05-14 20:24
謝謝大家的指點 謝謝!!!!!
wangbin85
君子之交淡若水
級別: 略有小成
精華主題: 0
發帖數量: 48 個
工控威望: 255 點
下載積分: 582 分
在線時間: 109(小時)
注冊時間: 2009-04-22
最后登錄: 2022-02-16
查看wangbin85的 主題 / 回貼
5樓  發表于: 2009-05-18 16:08
應該是沒問題的啊
lixiang123
級別: 略有小成
精華主題: 0
發帖數量: 138 個
工控威望: 432 點
下載積分: 1201 分
在線時間: 7(小時)
注冊時間: 2009-05-12
最后登錄: 2012-09-03
查看lixiang123的 主題 / 回貼
6樓  發表于: 2009-05-18 19:36
很好 哈哈 謝謝
lixiang123
級別: 略有小成
精華主題: 0
發帖數量: 138 個
工控威望: 432 點
下載積分: 1201 分
在線時間: 7(小時)
注冊時間: 2009-05-12
最后登錄: 2012-09-03
查看lixiang123的 主題 / 回貼
7樓  發表于: 2009-05-18 19:57
學無止境
hgmgwe
級別: 論壇先鋒
精華主題: 0
發帖數量: 695 個
工控威望: 1907 點
下載積分: 10686 分
在線時間: 904(小時)
注冊時間: 2007-12-01
最后登錄: 2024-12-20
查看hgmgwe的 主題 / 回貼
8樓  發表于: 2009-05-23 22:57
我已經搞好了,就是按圖上接的.謝謝大家!!!!
