樓主  發表于: 2009-06-25 16:10
請問膜卷傳動過程中，因從動軸逐漸變小，主動軸逐漸變大但還要?jiǎng)蛩賯鲃?dòng)，有什么好的辦法，謝謝！
duzhichong
學習！學習！！再學習�。�！
級別: 略有小成
精華主題: 0
發帖數量: 133 個
工控威望: 402 點
下載積分: 883 分
在線時間: 213(小時)
注冊時間: 2008-08-13
最后登錄: 2020-11-28
查看duzhichong的 主題 / 回貼
1樓  發表于: 2009-06-25 22:51
用編碼器
gqm
拜師學藝
級別: 略有小成
精華主題: 0
發帖數量: 354 個
工控威望: 446 點
下載積分: 2437 分
在線時間: 166(小時)
注冊時間: 2009-05-20
最后登錄: 2024-02-19
查看gqm的 主題 / 回貼
2樓  發表于: 2009-06-26 06:00
最簡單的辦法是，在傳動軸與被傳動軸之間，不要用硬連接，而是用夾橡皮之類的軟連接。
本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    zsm961450
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看zsm961450的 主題 / 回貼
    3樓  發表于: 2009-06-26 17:56
    用張力控制器控制被動軸與從動軸的張力就沒有問題啦,你至少需要帶PG卡的矢量變頻器,另外從動軸與被動軸的馬達必須是帶編碼器的才能可靠運轉
    本帖最近評分記錄：
  • 下載積分:+3(zcm2009) 熱心助人,加分表揚
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    雪花飄飄
    級別: VIP會員

    精華主題: 1 篇
    發帖數量: 2620 個
    工控威望: 2044 點
    下載積分: 6787 分
    在線時間: 3545(小時)
    注冊時間: 2007-09-03
    最后登錄: 2024-11-14
    查看雪花飄飄的 主題 / 回貼
    4樓  發表于: 2009-06-26 19:03
    引用
    引用第3樓zsm961450于2009-06-26 17:56發表的  :
    用張力控制器控制被動軸與從動軸的張力就沒有問題啦,你至少需要帶PG卡的矢量變頻器,另外從動軸與被動軸的馬達必須是帶編碼器的才能可靠運轉

    同意此種方法，我在原單位時使用是韓國的設備（鋼帶纏繞）就是用的張力控制。
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    luyuemin
    工控人
    級別: 略有小成
    精華主題: 0
    發帖數量: 153 個
    工控威望: 265 點
    下載積分: 1139 分
    在線時間: 352(小時)
    注冊時間: 2009-02-11
    最后登錄: 2021-07-22
    查看luyuemin的 主題 / 回貼
    5樓  發表于: 2009-06-26 19:23

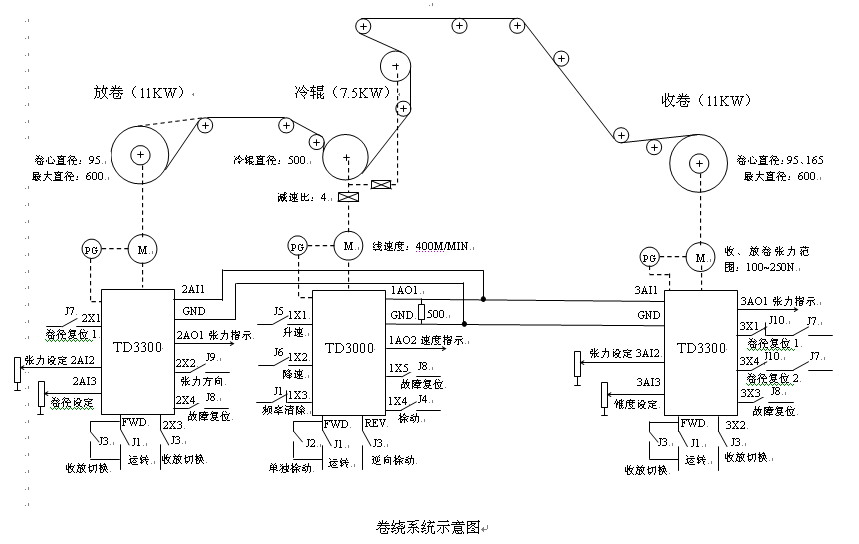

    用艾默生TD3300型變頻器可以組成該系統。根據不同卷材、不同的張力和線速度有成熟方案。
    [ 此帖被luyuemin在2009-06-27 20:44重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-06-12
    查看月澤的 主題 / 回貼
    6樓  發表于: 2009-06-26 19:51
    這看來 是要根據速度 來決定主軸的轉速,而不能光由主軸來控制速度

    卷小的時候,主軸的轉動速度肯定要快點,卷大以后 轉動速度就慢下來...
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    djx1968
    努力學習
    級別: 家園�？�
    精華主題: 0
    發帖數量: 178 個
    工控威望: 587 點
    下載積分: 6638 分
    在線時間: 99(小時)
    注冊時間: 2009-06-06
    最后登錄: 2023-11-26
    查看djx1968的 主題 / 回貼
    7樓  發表于: 2009-06-26 20:05
    同意3樓說法，控制張力是最保險的方法
    luyuemin
    工控人
    級別: 略有小成
    精華主題: 0
    發帖數量: 153 個
    工控威望: 265 點
    下載積分: 1139 分
    在線時間: 352(小時)
    注冊時間: 2009-02-11
    最后登錄: 2021-07-22
    查看luyuemin的 主題 / 回貼
    8樓  發表于: 2009-06-27 20:52
    [quote]引用第5樓luyuemin于2009-06-26 19:23發表的 :
    用艾默生TD3300型變頻器可以組成該系統。根據不同卷材、不同的張力和線速度有成熟方案。


    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 熱心助人,加分表揚
    張平全
    為國出力的時候到了
    級別: 家園�？�
    精華主題: 0
    發帖數量: 955 個
    工控威望: 965 點
    下載積分: 1895 分
    在線時間: 466(小時)
    注冊時間: 2008-04-25
    最后登錄: 2022-11-19
    查看張平全的 主題 / 回貼
    9樓  發表于: 2009-06-28 14:13
    用推拉力計,測量一下在正常生產過程中,這兩個輪之間的張力是多少,依這個張力的大小,選取一只鐵棒,裝在主動輪和從動輪之間的膜片上,如果張力過大,會把這只鐵棒拉起來,如果力過低,這只鐵棒就會往下掉,總之,這樣,在鐵棒上升和下降的運動過程中,帶動一只電位器來調節變頻器的速度,當張力過大時,鐵棒上升,帶動電位器使變頻器速度降低,反之速度升高,管用的,普通變頻器就可以實現,只是利于機械結構上的連動電位器做變速動作罷了
    本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    jiouling
    級別: 略有小成
    精華主題: 0
    發帖數量: 144 個
    工控威望: 226 點
    下載積分: 726 分
    在線時間: 139(小時)
    注冊時間: 2008-07-25
    最后登錄: 2012-07-11
    查看jiouling的 主題 / 回貼
    10樓  發表于: 2009-11-23 22:29
    個人認為：收卷和驅動都要用帶編碼器的變頻電機 ，用矢量變頻器控制這兩臺電機，放卷用磁粉離合器控制張力，在驅動軸上加裝一個增量形的編碼器，用來計數。放卷也要加一個，用來計算膜卷當前的數據。再能過膜的參數：厚度等，膜轉一圈就是兩上厚數，從編碼器上的數據可以知道轉了多少？這樣就可以求出當前的直徑變化，從而減小，增大放卷，收卷張力。最終達到恒張力的目的
    本帖最近評分記錄：
  • 下載積分:+2(ydyzq123)
    mechatronics
    即使很緩慢，但起碼有一點一點的和目標靠近。
    級別: 家園�？�
    精華主題: 0
    發帖數量: 698 個
    工控威望: 713 點
    下載積分: 9583 分
    在線時間: 120(小時)
    注冊時間: 2008-12-04
    最后登錄: 2023-08-18
    查看mechatronics的 主題 / 回貼
    11樓  發表于: 2009-11-24 08:07
    引用
    引用第10樓jiouling于2009-11-23 22:29發表的  :
    個人認為：收卷和驅動都要用帶編碼器的變頻電機 ，用矢量變頻器控制這兩臺電機，放卷用磁粉離合器控制張力，在驅動軸上加裝一個增量形的編碼器，用來計數。放卷也要加一個，用來計算膜卷當前的數據。再能過膜的參數：厚度等，膜轉一圈就是兩上厚數，從編碼器上的數據可以知道轉了多少？這樣就可以求出當前的直徑變化，從而減小，增大放卷，收卷張力。最終達到恒張力的目的

    我看我們公司絕大部分的設備都是使用此中辦法實現~
