樓主  發表于: 2009-06-30 09:21
                      請教各位師傅關于220V，75KW電機要接成降壓?jiǎn)?dòng)怎么樣接。知道的師傅能畫個電路圖嗎
[ 此帖被三菱學徒在2009-06-30 10:26重新編輯 ]
jingqianshan
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jingqianshan的 主題 / 回貼
1樓  發表于: 2009-06-30 10:04
220v的電機就是星型接法，星三角啟動只能用在三角型電機上，而且星三角啟動是星型運行時間不能太長，建議樓主看看書
本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)
    勿忘我
    級別: 略有小成
    精華主題: 0
    發帖數量: 176 個
    工控威望: 346 點
    下載積分: 1696 分
    在線時間: 256(小時)
    注冊時間: 2009-04-04
    最后登錄: 2023-01-12
    查看勿忘我的 主題 / 回貼
    2樓  發表于: 2009-06-30 10:28
    請確認電機的參數，和你的要求。
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)
    竹風涼
    巧者勞，智者憂，無能者，無所求。蔬食者遨游，泛若不系之舟。
    級別: 家園�？�
    精華主題: 0
    發帖數量: 470 個
    工控威望: 588 點
    下載積分: 516 分
    在線時間: 146(小時)
    注冊時間: 2008-10-16
    最后登錄: 2022-08-24
    查看竹風涼的 主題 / 回貼
    3樓  發表于: 2009-06-30 17:23
    來個自偶降壓?jiǎn)?dòng)
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)
    • 禍兮福所倚
    福兮禍所伏
    qwe123zxclk
    級別: 家園�？�
    精華主題: 0
    發帖數量: 259 個
    工控威望: 502 點
    下載積分: 1759 分
    在線時間: 238(小時)
    注冊時間: 2008-11-06
    最后登錄: 2024-06-27
    查看qwe123zxclk的 主題 / 回貼
    4樓  發表于: 2009-06-30 19:30

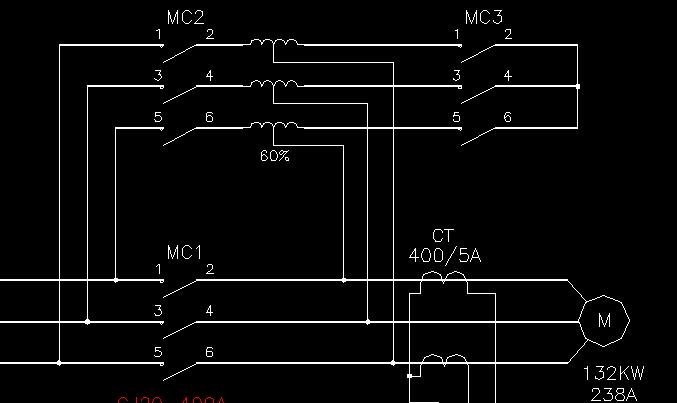

    圖片：
    自藕降壓?jiǎn)?dòng)
    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 熱心助人,加分表?yè)P(yáng)
    gqm
    拜師學藝
    級別: 略有小成
    精華主題: 0
    發帖數量: 354 個
    工控威望: 446 點
    下載積分: 2437 分
    在線時間: 166(小時)
    注冊時間: 2009-05-20
    最后登錄: 2024-02-19
    查看gqm的 主題 / 回貼
    5樓  發表于: 2009-06-30 19:33
    增加一個頻敏變阻器降壓起動箱，并在后面還要加一個3P  380／220V  100KVA的變壓器，如果原先已有變壓器的話，那么就不需要再另設變壓器了。
    另外，1、220V 75KW的電動機，如果原先接法是三角形的，那么改成星型接法，就變成了380V了�？梢允〉粢粋�(gè)變壓器。
    2、如果原先的接法是星型的，那么改成三角形的話，電壓是110V了更不可用了。
    但是無論如何必須要用頻敏變阻器降壓起動箱的。
    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 熱心助人,加分表?yè)P(yáng)
    huxupin
    級別: 家園�？�
    精華主題: 0
    發帖數量: 711 個
    工控威望: 904 點
    下載積分: 7793 分
    在線時間: 248(小時)
    注冊時間: 2009-03-22
    最后登錄: 2023-10-31
    查看huxupin的 主題 / 回貼
    6樓  發表于: 2009-06-30 20:58
    如果是三角形接法，改成星形就可以接在380V上使用，如果是星形就只能加一個降壓?jiǎn)?dòng)箱了
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表?yè)P(yáng)
