十分不解下面兩圖中紅線處M8000的用法！此程序來源自本論壇。
1圖疑惑：既然M8000是上電運行后常ON觸點，你將它的常閉點串聯入梯形圖電路中，那么在它之前和之后的其他觸點還有什么意義呢，因為這一步只要PLC處在RUN狀態的話，始終是斷開的啊!

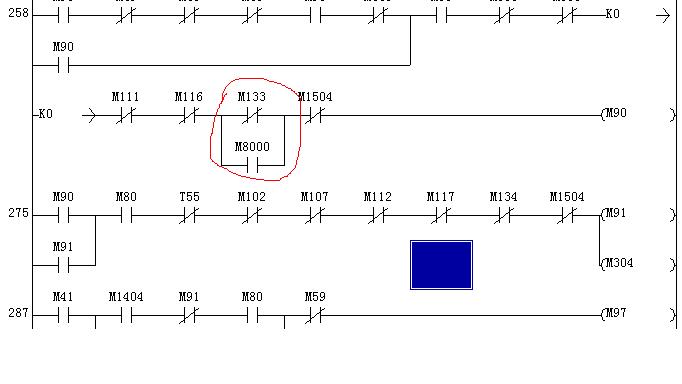

2圖疑惑：既然M8000是上電運行后常ON觸點，你還將其他觸點與之并聯，又意義何在呢？
類似的情況程序中還有多處，在此不一一列出，原程序見附件！
這樣用有何奧妙之處呢？本人知識淺薄，望有高人來解答！




看不到哇

沒有人能告訴在下嗎？

沒有什么好奇怪的，這個程序是一個還沒有實際運行的調試程序而已。。。。

引用

引用第3樓guochunyi于2009-07-10 10:06發表的  :
沒有什么好奇怪的，這個程序是一個還沒有實際運行的調試程序而已。。。。

3樓的朋友說的是否過于武斷？
因為上傳此程序的朋友說是實際應用的程序！

是什么品牌的PLC？ 你確定M8000是上電后常ON嗎？ 附件用三菱打不開呀。

引用

引用第4樓qinshengyue于2009-07-10 10:13發表的  :


3樓的朋友說的是否過于武斷？
因為上傳此程序的朋友說是實際應用的程序！

有些話能當真，有些話是不能當真的。。。
或者這個程序的某個程序段做過修改，雖然是實際運行的程序，但這些程序段已經沒有用處了。。。

我沒有下載程序看，只是根據樓主發的圖片，是作為三菱PLC的FX2N系列的程序來看的，如果不是三菱的PLC，或者某個系列的，哪有另當別論了。

引用

引用第5樓a-fly-阿飛于2009-07-10 10:14發表的  :
是什么品牌的PLC？ 你確定M8000是上電后常ON嗎？ 附件用三菱打不開呀。

1.三菱的，你看文件的格式可以看出來啊
2.我確定確定M8000是上電后常ON！
3.我此時此刻正打開著此程序！

那我就同意6樓的說法，應該是調試后屏蔽掉的一部分程序

引用

引用第5樓a-fly-阿飛于2009-07-10 10:14發表的  :
是什么品牌的PLC？ 你確定M8000是上電后常ON嗎？ 附件用三菱打不開呀。

下載看了一下，確實是三菱的程序，PLC型號是FX2N(C)。

特殊輔助繼電器列表[代號 M8000]

適用機型    FX系列PLC
請選擇    一般注釋
代    號    M8000
名    稱    RUN監視a觸點
內    容    OFF: 停止
           ON : 運行

原則上我基本接受了guochunyi 的說法！謝謝！

圖1：一般是沒有用的，可以作為記憶功能來使用
圖2：實在想不通的話你就當它是一根橫線咯
每個人編程的思路是不一樣的，一個功能有很多種方法，別人的程序只做參考，堅持寫自己的程序.......
