樓主  發表于: 2009-08-07 14:17
圖片：
各位大俠好！
我是個才接觸PLC的新手，請幫我看看下面的電路要怎樣編程才具有相同的功能呢？
謝謝！
[fly]忽悠，接著忽悠……[/fly]
huyou
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 161(小時)
注冊時間: 2009-08-04
最后登錄: 2024-09-26
查看huyou的 主題 / 回貼
1樓  發表于: 2009-08-07 14:58
引用
引用第3樓yjd20053480于2009-08-07 14:43發表的  :
SB1為啟動 X0
SB2為停止X1
SB3為點動X2
[attachment=26927]

我仿真了一下，點動好象不行！
真的不行！
還是謝謝�。�
[fly]忽悠，接著忽悠……[/fly]
huyou
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 161(小時)
注冊時間: 2009-08-04
最后登錄: 2024-09-26
查看huyou的 主題 / 回貼
2樓  發表于: 2009-08-07 16:07
引用
引用第7樓qinshengyue于2009-08-07 15:36發表的  :

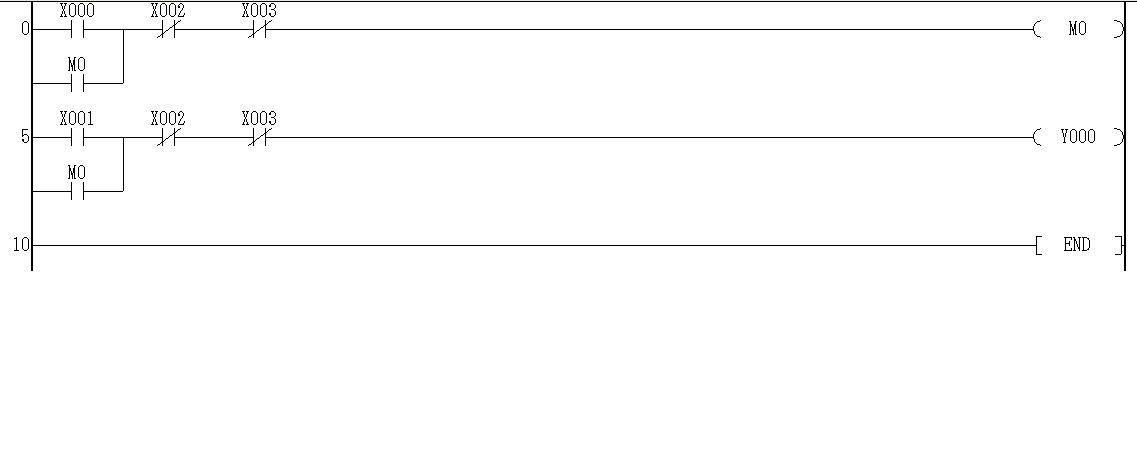

看看我這個
   [attachment=26944]

對了，可以用！
還可以更簡單些嗎？謝謝！
[fly]忽悠，接著忽悠……[/fly]
huyou
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 161(小時)
注冊時間: 2009-08-04
最后登錄: 2024-09-26
查看huyou的 主題 / 回貼
3樓  發表于: 2009-08-10 08:31
[quote]引用第12樓shenxianguol于2009-08-08 21:06發表的 :
樓主：你的畫的圖中應加上熱繼電器。
X0為自鎖控制啟動按鈕；X1為點動控制啟動按鈕；X2為停止按鈕；X3為熱繼電器常斷按鈕。


謝謝！
大部分功能都相同，只有一點：按下X0后，再按下X1，不能停止。
不過你做得很好了！
[fly]忽悠，接著忽悠……[/fly]
