樓主  發表于: 2009-08-07 14:17
圖片：
各位大俠好！

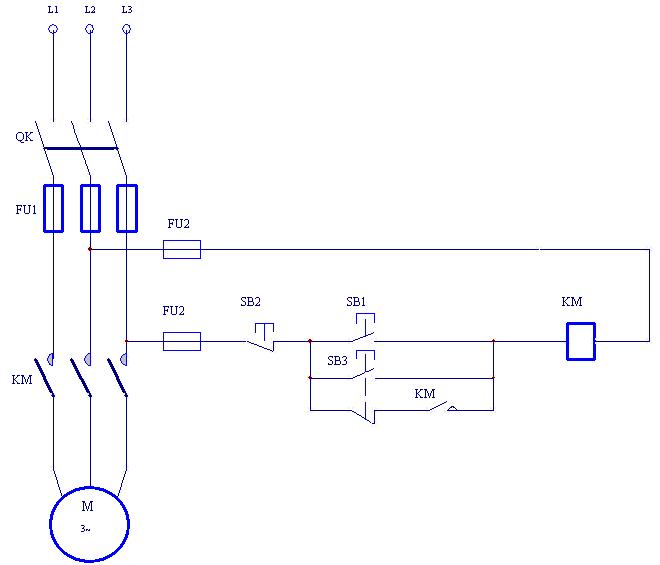

我是個才接觸PLC的新手，請幫我看看下面的電路要怎樣編程才具有相同的功能呢？
謝謝！
[fly]忽悠，接著忽悠……[/fly]
xxmsql
工作踏實 埋頭苦干 認真對待
級別: 家園常客
精華主題: 0
發帖數量: 164 個
工控威望: 631 點
下載積分: 3090 分
在線時間: 77(小時)
注冊時間: 2007-04-16
最后登錄: 2024-10-29
查看xxmsql的 主題 / 回貼
1樓  發表于: 2009-08-07 14:21
簡單哦呵呵
合作愉快！
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園�？�
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
2樓  發表于: 2009-08-07 14:42
SB1=X1
SB2=X2
SB3=X3
KM=Y1

LDI   X2
LD   X1
OR  X3
LDI  X3
AND Y1
ORB
ANB
OUT Y1
END
yjd20053480
自動化工程改造及程序破解
級別: 略有小成
精華主題: 0
發帖數量: 85 個
工控威望: 222 點
下載積分: 821 分
在線時間: 32(小時)
注冊時間: 2009-06-25
最后登錄: 2024-03-17
查看yjd20053480的 主題 / 回貼
3樓  發表于: 2009-08-07 14:43
SB1為啟動 X0
SB2為停止X1
SB3為點動X2
歡迎相互交流,我的電話13837160447:
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園常客
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
4樓  發表于: 2009-08-07 14:44
呵呵 3樓的大哥怎么上傳圖片呢
huyou
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 161(小時)
注冊時間: 2009-08-04
最后登錄: 2024-09-26
查看huyou的 主題 / 回貼
5樓  發表于: 2009-08-07 14:58
引用
引用第3樓yjd20053480于2009-08-07 14:43發表的  :
SB1為啟動 X0
SB2為停止X1
SB3為點動X2
[attachment=26927]

我仿真了一下，點動好象不行！
真的不行！
還是謝謝��！
[fly]忽悠，接著忽悠……[/fly]
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園�？�
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
6樓  發表于: 2009-08-07 15:00
仿真軟件需要響應時間的。
上面兩個程序一定行。。。。
qinshengyue
是我，別開槍?zhuān)?/div>
級別: VIP會員
精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2023-05-23
查看qinshengyue的 主題 / 回貼
7樓  發表于: 2009-08-07 15:36

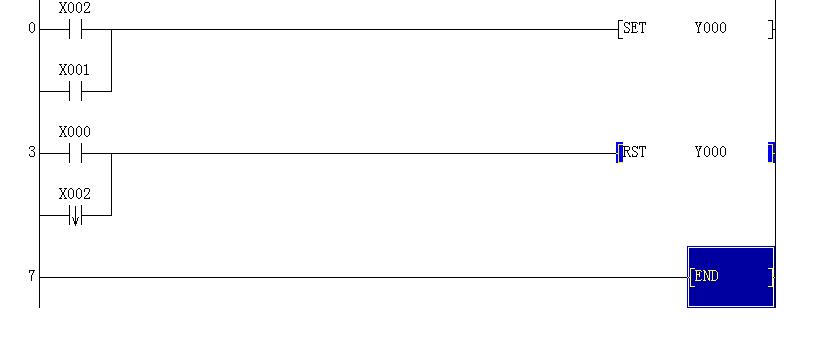

看看我這個

[ 此帖被qinshengyue在2009-08-07 15:41重新編輯 ]
huyou
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 161(小時)
注冊時間: 2009-08-04
最后登錄: 2024-09-26
查看huyou的 主題 / 回貼
8樓  發表于: 2009-08-07 16:07
引用
引用第7樓qinshengyue于2009-08-07 15:36發表的  :
看看我這個
   [attachment=26944]

對了，可以用！
還可以更簡單些嗎？謝謝！
[fly]忽悠，接著忽悠……[/fly]
xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 445 個
工控威望: 1314 點
下載積分: 2394 分
在線時間: 713(小時)
注冊時間: 2009-07-06
最后登錄: 2024-10-12
查看xiaoqizi的 主題 / 回貼
9樓  發表于: 2009-08-07 18:02

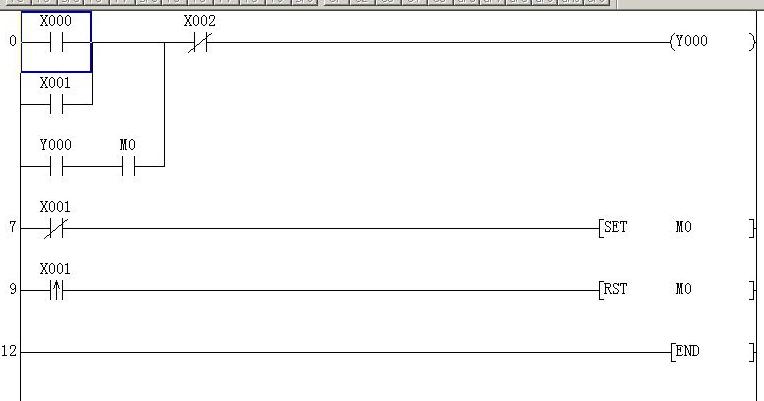

看看這個怎么樣 圖
滴血的狼
級別: 略有小成
精華主題: 0
發帖數量: 62 個
工控威望: 251 點
下載積分: 422 分
在線時間: 34(小時)
注冊時間: 2008-08-27
最后登錄: 2024-03-18
查看滴血的狼的 主題 / 回貼
10樓  發表于: 2009-08-07 18:20

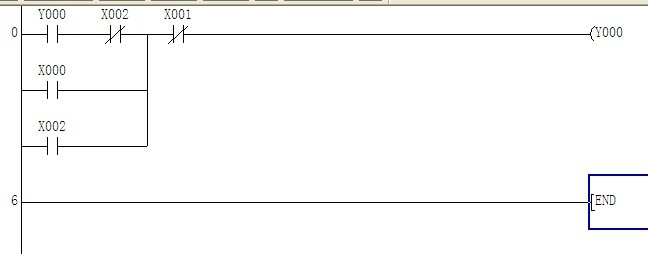

[upload=1] x000為啟動 x001為點動 x002為停止
[ 此帖被滴血的狼在2009-08-07 18:25重新編輯 ]
yxl19820906
級別: 探索解密
精華主題: 0
發帖數量: 46 個
工控威望: 162 點
下載積分: 557 分
在線時間: 20(小時)
注冊時間: 2009-07-27
最后登錄: 2024-10-20
查看yxl19820906的 主題 / 回貼
11樓  發表于: 2009-08-08 06:31
很好很強大
  • «
