樓主  發表于: 2009-08-10 13:14
圖片：
圖片：
圖片：

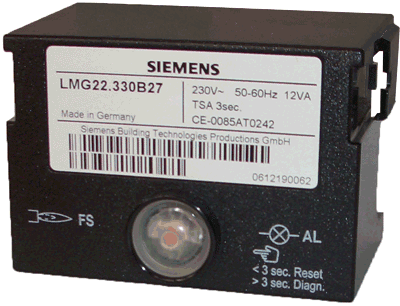

最近修了個燃燒機，其中一個控制器壞了，想用PLC給改造成本有些高了，用繼電器地方有些不合適，用單片機不是太熟悉，因此請高手們看看用什么改造比較經濟理合理

工作過程：電源經燃?xì)鈮毫﹂_關接通控制器，風機在風壓力 開關常閉通的情況下開始運行，運行后 常閉斷開，常開接通，為以后點火和打開電磁閥做控制源，風機運行20S后，風壓檢測正常的情況下，即風壓開關常開接通后點火變壓器開始點火15S，電磁閥在點火10S后開始打開，正常后燃燒機開始燃燒，如在2S內離子感應器檢測不到燃燒機燃燒的信號《離子感應檢測到一個負壓》將關斷電磁閥停止供氣，風機繼續運行15S關斷并全部自保，延時5S按復位后機器從新運行，

請問應該如何選型，如果簡單的話看那位師傅有時間給做個例程，好讓我從這里開始進入單片機的世界
ymr78419972
宿命的輪回注定了要讓我們?nèi)プ分鹉切╇y以企及卻又十分向往的美麗
級別: 工控俠客
精華主題: 0
發帖數量: 588 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2023-12-16
查看ymr78419972的 主題 / 回貼
1樓  發表于: 2009-08-10 15:53
我想這個只能用單片機的，PLC還不好用，因?yàn)槌杀緦?shí)在是太高，貌似這個設備體積也不是很大。最好用單片機，用微電控制應該成本會很低，這個不會做沒關系，請個人幫幫忙，再或者讓別人做，也花不了多少錢的，本人建議不用PLC控制。
本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    • 山河今仍在，壯志在何方？
    langman
    級別: 家園�？�
    精華主題: 0
    發帖數量: 576 個
    工控威望: 606 點
    下載積分: 1500 分
    在線時間: 227(小時)
    注冊時間: 2008-06-23
    最后登錄: 2021-04-09
    查看langman的 主題 / 回貼
    2樓  發表于: 2009-08-10 16:06
    用國產PLC也就600-700一個（點數8個），看你能不能承受。
    用單片機成本100以內，不過沒有專業基礎搞單片機，花時間較長。
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    • 朗工自動化，承接自動化改造工程：PLC控制系統、伺服系統、氣動、步進、節能燈設備、機械手、集成電路測試設備、變頻器、人機界面，歡迎洽談，
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3393 個
    工控威望: 3189 點
    下載積分: 70397 分
    在線時間: 1603(小時)
    注冊時間: 2008-04-20
    最后登錄: 2024-11-13
    查看wwcwwc的 主題 / 回貼
    3樓  發表于: 2009-08-10 16:07
    燃燒控制器最好還是用原來的,向設備供應商提出購買配件.不要自己改裝.考慮的是安全問題.如果確認自己有把握,可以試著改制.但前提是必須保證安全可靠的.對于會PLC控制的人.控制器工作原理是不難.但是本人建議還是使用原配器件為好.
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    河南張先生
    努力做事，誠信做人
    級別: 家園�？�
    精華主題: 0
    發帖數量: 673 個
    工控威望: 955 點
    下載積分: 3187 分
    在線時間: 876(小時)
    注冊時間: 2009-04-25
    最后登錄: 2024-10-28
    查看河南張先生的 主題 / 回貼
    4樓  發表于: 2009-08-10 16:22

    引用
    引用第3樓wwcwwc于2009-08-10 16:07發表的 :
    燃燒控制器最好還是用原來的,向設備供應商提出購買配件.不要自己改裝.考慮的是安全問題.如果確認自己有把握,可以試著改制.但前提是必須保證安全可靠的.對于會PLC控制的人.控制器工作原理是不難.但是本人建議還是使用原配器件為好.

          鬼子的配件黑的很，要1000-1500不等，不要說用戶顯貴，連我也感覺不值，在說咱人民幣不能都讓鬼子給黑過去不是，安全問題只要把離子檢測做好應該是沒有問題，原來燃油的加一個時間繼電器就能解決問題，現在是天然氣，所以要改裝的合理些，本來模擬的也可以做，用四比較器339，可現在有這個機會想學習一下單片機，忘高手給與指點，做個例程在結合指令學習一下，我的考慮使用PIC類型單片機，用在工業控制要考慮抗干擾
    [ 此帖被sjm213在2009-08-11 08:42重新編輯 ]
    yinch
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看yinch的 主題 / 回貼
    5樓  發表于: 2009-08-10 17:15
    14點PLC約500--600元應該可以/可靠性高
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    九顆星星
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看九顆星星的 主題 / 回貼
    6樓  發表于: 2009-08-10 17:41
    安全第一,我也接觸過柴油鍋爐,樣子很像樓主說的,還是用廠家的控制器好點,你要學單片機可以在其它領域?qū)W習,沒必要來改這個,
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    河南張先生
    努力做事，誠信做人
    級別: 家園�？�
    精華主題: 0
    發帖數量: 673 個
    工控威望: 955 點
    下載積分: 3187 分
    在線時間: 876(小時)
    注冊時間: 2009-04-25
    最后登錄: 2024-10-28
    查看河南張先生的 主題 / 回貼
    7樓  發表于: 2009-08-10 20:36

         如果單片機不能直接檢測的話可以在檢測端加一個電壓比較器，，讓比較器的輸出端變?yōu)楦叩碗娖?可參考如下電路：：
           燃?xì)鉄崴魇浅Ｓ玫男〖译�。各種品牌的控制電路大同小異，現以附圖的“光輝牌”燃?xì)鉄崴麟娐愤M(jìn)行剖析，以供讀者參考。LM339是一種電源電壓適應范圍寬的四電壓比較器。優點是兩個輸入端電壓差大于10mv，就能使輸出端電壓翻轉，因此該IC大量使用在燃?xì)鉄崴骺刂齐娐分�。電路中的比較器A1為控制產生高壓點火用；A2、A3為啟動電磁閥用。圖中的電磁閥線圈L由兩線圈串接組成。A、B之間用中0．1mm漆包線繞約4000~6000匝，B、C之間用中0．23mm漆包線繞約150-200匝。要讓電磁閥開啟，兩部分線圈中必須同時都有電流通過；一旦啟動后，其維持電流很小。當開啟熱水器出水閥門后，足夠的水壓就可使圖中水壓聯動開關K接通，此時A1的同相輸入端(11腳)因C3初始充電，其電壓低于⑩腳。此時輸出端(13)腳處于低電位，振蕩管Q1振蕩，產生高壓打火。由于D3的鉗位作用，A3的正相輸入端⑤腳為低電位，輸出端②腳也為低電位，Q3正偏導通，電磁閥線圈L中有電流通過產生吸力，但不能開啟電磁閥；同時A2的同相輸入端⑦腳因C2充電初始時處于低電位，因此輸出端①腳為低電位，為Q2提供正偏，使Q2導通。電磁閥B、C線圈中有較大的電流．這兩部分線圈產生的吸力疊加，電磁閥才能開啟。一旦點火成功后，熄火保護探針因高溫產生離子電流(此時打火已停止．A1輸出端已為高電位，D3無鉗位)，因此A3的同相輸入端⑤腳仍為低電位，為Q3繼續導通提供保證。經過約5-6秒的高壓打火時間后，c3已充足電，A1的輸出端(13)腳轉變?yōu)楦唠娢唬袷幋蚧鹜Ｖ�，啟動指示LED也熄滅。當C2充足電，A2正相輸入端(7)腳為高電位時，輸出端(1)腳轉變?yōu)楦唠娢�，Q2截止，電磁閥線圈中只有Q3提供的；小電流來維持開啟。使用過程中，若出現熄火，離子電流消失，A3的正相輸入端⑤腳轉變?yōu)楦唠娢�，輸出端②腳為高電位，Q3截止，將電磁閥關閉，燃燒室中不會充滿燃?xì)?
