12樓  發表于: 2009-09-07 10:01

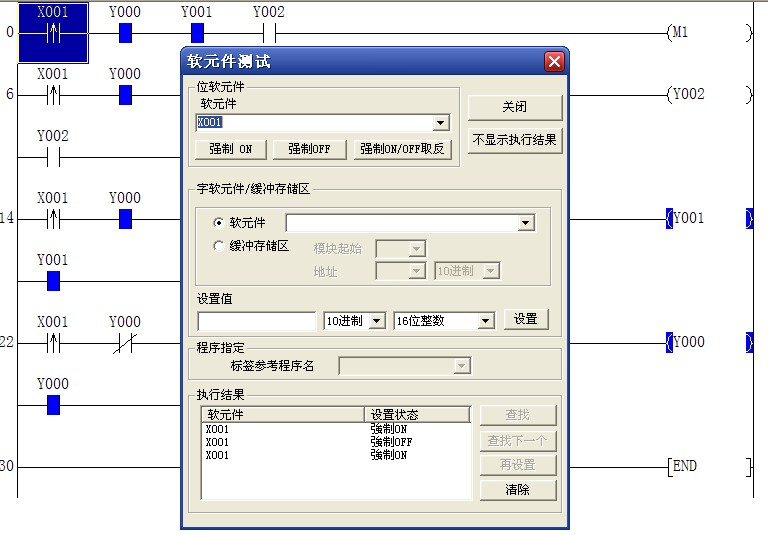

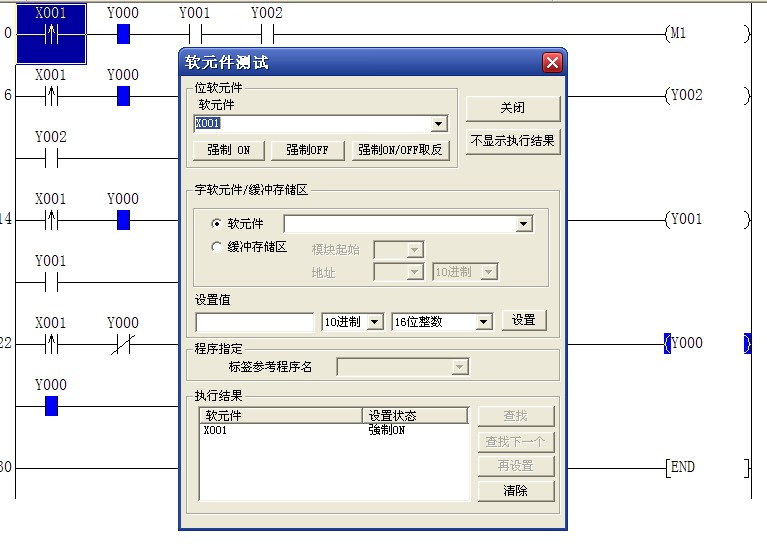

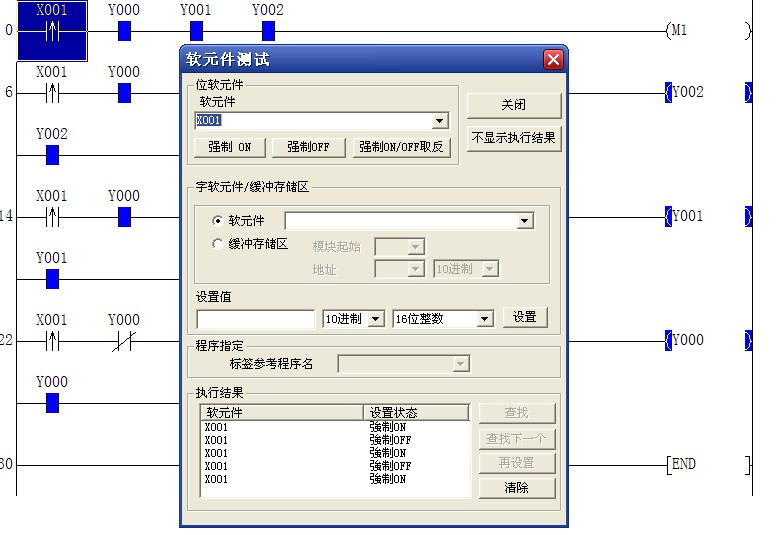

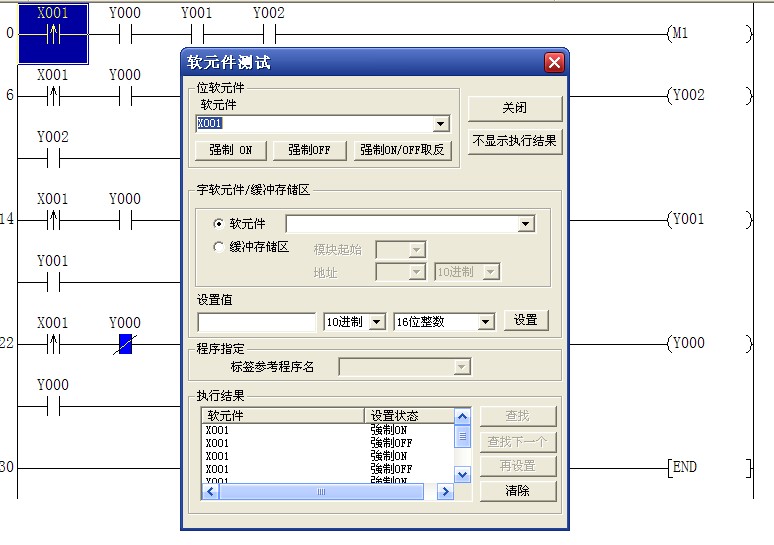

大家好：2樓的梯形圖能實現一樓的功能，如果把2樓的梯形圖改變排列后同樣產生不同的結果，附上截圖請高手指點。

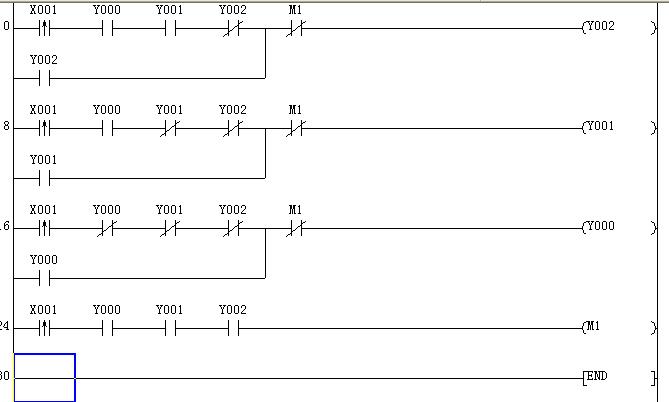

圖一：

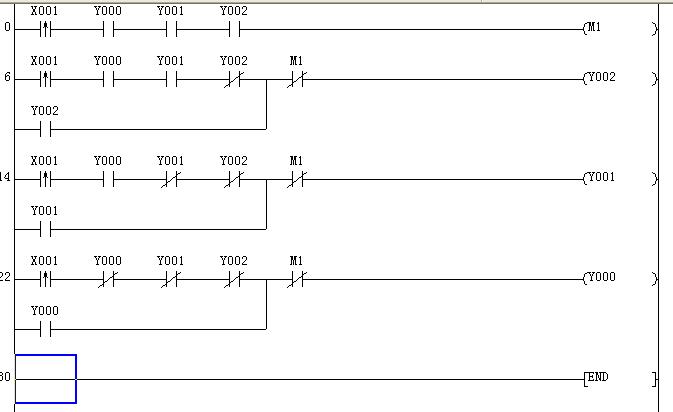

  圖二：

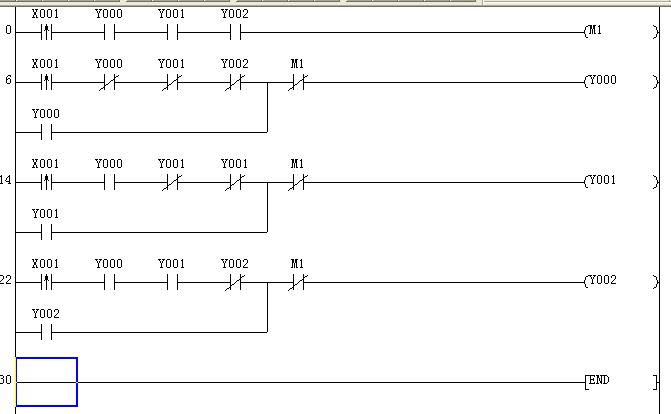

  圖三：
  圖四：
本帖最近評分記錄：
  • 下載積分:+3(sjm213) 熱心助人,加分表揚
    zhou8441
    糾結給力
    級別: 略有小成
    精華主題: 0
    發帖數量: 117 個
    工控威望: 231 點
    下載積分: 1902 分
    在線時間: 112(小時)
    注冊時間: 2008-11-18
    最后登錄: 2024-03-02
    查看zhou8441的 主題 / 回貼
    13樓  發表于: 2009-09-07 19:13
    2樓的程序?qū)崿F(xiàn)不了1樓所要描述的功能！�。〔恍�，你們可以防真試試看看��！
    kensondeng
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看kensondeng的 主題 / 回貼
    14樓  發表于: 2009-09-07 20:14
    由于PLC的的掃描周期是MS級的...而我們的操作會在掃描周期以上..因此根本是不能看到上面的現象的.因此上面的程序是不能實現控制的要求的.試一下用觸點比較的指令來做是完全可以達到這個要求的....
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    馮10242757
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看馮10242757的 主題 / 回貼
    15樓  發表于: 2009-09-07 21:19
    二樓程序有問題，無法實現。第一次按X1,Y0有輸出，第二次按X1,Y1輸出，第三次按X1時Y2的輸出實際是毫秒級無法覺察，同時當Y2一有輸出就會使Y0.Y1.Y2同時復位，
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    zhaoyang4505
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看zhaoyang4505的 主題 / 回貼
    16樓  發表于: 2009-09-07 21:48
    我怎么看也感覺二樓的可以實現啊。。。。當然，沒實際試驗。。。
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    qwwee
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看qwwee的 主題 / 回貼
    17樓  發表于: 2009-09-08 20:30
    二樓的可以實現的 程序順序不能錯 因為涉及到一個掃描周期問題
    大家可以討論討論 一樓的要求可以用傳統電路只用中間繼電器實現嗎？
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    zxc6688
    工業自動化是我們的目標
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 385 個
    工控威望: 338 點
    下載積分: 3994 分
    在線時間: 174(小時)
    注冊時間: 2007-09-11
    最后登錄: 2024-01-05
    查看zxc6688的 主題 / 回貼
    18樓  發表于: 2009-09-08 20:50
    引用
    引用第14樓zhou8441于2009-09-07 19:13發表的  :
    2樓的程序?qū)崿F(xiàn)不了1樓所要描述的功能�。�！不信，你們可以防真試試看看�。�



    可以直接寫到PLC里試試，有時仿真會跟實物有差別。因為仿真時固定為200MS掃描時間
    http://zxc6688.ys168.com/
    zxc6688
    工業自動化是我們的目標
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 385 個
    工控威望: 338 點
    下載積分: 3994 分
    在線時間: 174(小時)
    注冊時間: 2007-09-11
    最后登錄: 2024-01-05
    查看zxc6688的 主題 / 回貼
    19樓  發表于: 2009-09-09 08:24
    引用
    引用第15樓kensondeng于2009-09-07 20:14發表的  :
    由于PLC的的掃描周期是MS級的...而我們的操作會在掃描周期以上..因此根本是不能看到上面的現象的.因此上面的程序是不能實現控制的要求的.試一下用觸點比較的指令來做是完全可以達到這個要求的....


    正因為是MS級的，所以要用上升沿指令。
    按下按鈕，只接通一個掃描周期。如果按鈕一直按著，下一個掃描周期會忽略這個按鈕的接通狀態。除非斷開一次，重新接通。
    理解起來比較抽象，大家可以寫幾行程序，寫到PLC實際試一下，就會看到效果了
    本帖最近評分記錄：
  • 下載積分:+2(sjm213) 同意
    • http://zxc6688.ys168.com/
    zxc6688
    工業自動化是我們的目標
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 385 個
    工控威望: 338 點
    下載積分: 3994 分
    在線時間: 174(小時)
    注冊時間: 2007-09-11
    最后登錄: 2024-01-05
    查看zxc6688的 主題 / 回貼
    20樓  發表于: 2009-09-09 08:38
    回復所有對2樓程序有疑問的朋友
    實物和仿真都能通過。由于PLC工作的特殊性，告訴我們不同位置的相同程序，會得到不同的效果。這跟繼電接觸器的理解是不一樣的。





    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 熱心助人,加分表揚
    • http://zxc6688.ys168.com/
    ouyanshi
    我會做得更好
    級別: 探索解密
    精華主題: 0
    發帖數量: 102 個
    工控威望: 194 點
    下載積分: 2392 分
    在線時間: 122(小時)
    注冊時間: 2009-08-25
    最后登錄: 2019-08-14
    查看ouyanshi的 主題 / 回貼
    21樓  發表于: 2009-09-09 09:27
    2樓的程序本人仿真了一下，還是可以的，但是步序要正確，否則...............................
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    • 知識改變命運  誠信創造成功
    marcelinho
    級別: 家園�？�
    精華主題: 0
    發帖數量: 373 個
    工控威望: 620 點
    下載積分: 7296 分
    在線時間: 220(小時)
    注冊時間: 2007-07-24
    最后登錄: 2023-06-17
    查看marcelinho的 主題 / 回貼
    22樓  發表于: 2009-09-09 09:57
    我覺得這個程序沒什么實際意義，用處不大
    本帖最近評分記錄：
  • 下載積分:+1(sjm213) 熱心助人,加分表揚
    • «
