樓主  發表于: 2009-09-16 23:54

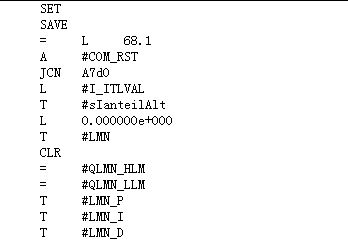

請問比較精通的人士，這段程序該怎么理解，這是PID功能塊FB41中的一段，請問在這程序的開頭SET , SAVE該怎么理解呢？ 謝謝。。。
lwj007
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 184 點
下載積分: 3150 分
在線時間: 9(小時)
注冊時間: 2009-07-18
最后登錄: 2021-11-20
查看lwj007的 主題 / 回貼
1樓  發表于: 2009-09-17 16:52
請高手指點一下。
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 883 分
在線時間: 9471(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-19
查看cvlsam的 主題 / 回貼
2樓  發表于: 2009-09-17 17:18
SET   設置當前RLO 為1
SAVE  保存當前的RLO到BR位

一般不用去讀取FB 41這樣晦澀的代碼，自控教材上的經典增量式PID公式就是FB41所參照的公式。
deanhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看deanhao的 主題 / 回貼
3樓  發表于: 2009-09-17 17:22
就是一些初始化過程，我覺得先做到會用，在做到讀懂。
slik
級別: 論壇先鋒
精華主題: 0
發帖數量: 902 個
工控威望: 1167 點
下載積分: 5849 分
在線時間: 536(小時)
注冊時間: 2008-06-01
最后登錄: 2024-09-19
查看slik的 主題 / 回貼
4樓  發表于: 2009-09-17 21:03
好，謝謝！
