樓主  發表于: 2009-10-15 06:47
我是一名新手，不知道撥碼開關在三菱PLC上是怎么使用的。懇請高手指教，最好是詳細一些。最好有接線圖。我的郵箱是w.hshtj@126.com
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8219 個
工控威望: 10348 點
下載積分: 21038 分
在線時間: 3009(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-15
查看guochunyi的 主題 / 回貼
1樓  發表于: 2009-10-15 07:36
具體的PLC型號和系列，如果是FX2N的話，是運行和停止開關。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8093 分
在線時間: 507(小時)
注冊時間: 2008-10-17
最后登錄: 2024-11-15
查看小侯的 主題 / 回貼
2樓  發表于: 2009-10-15 15:02

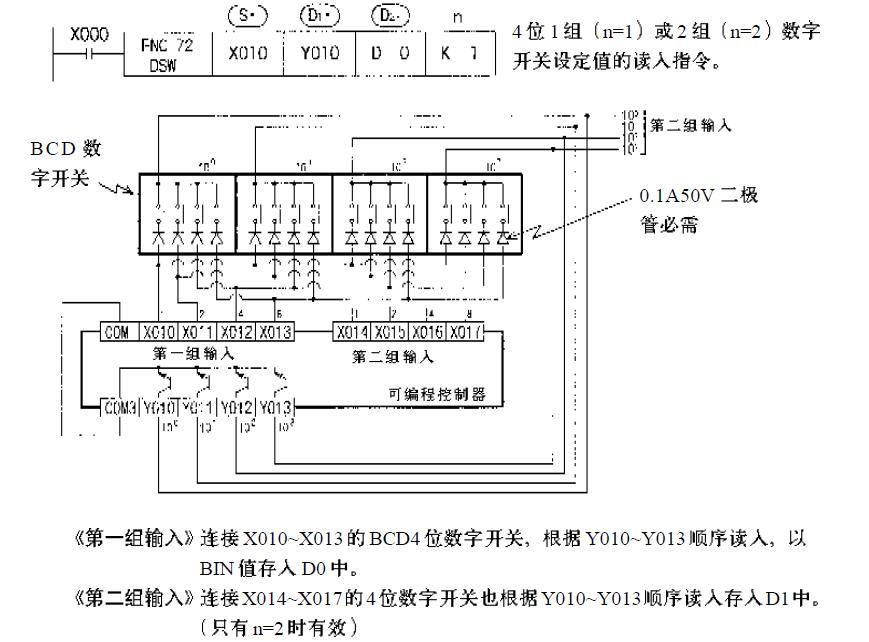

利用BCD碼的指撥開關，四位一組，接法如圖，指令為DSW，這是2n用的
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園�？�
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
3樓  發表于: 2009-10-16 08:56
公共端接 24-      其他四根線接X(jué) 0  X1 X2 X3
指令 MOV  K1X0  D0 應該可以了
lxm6724576
級別: 家園�？�
精華主題: 0
發帖數量: 88 個
工控威望: 575 點
下載積分: 3514 分
在線時間: 105(小時)
注冊時間: 2008-11-09
最后登錄: 2024-11-15
查看lxm6724576的 主題 / 回貼
4樓  發表于: 2009-10-16 23:50
3樓正解
