12樓  發表于: 2008-07-07 18:43
我暈
根本就不對
凈是在換分?jǐn)?shù)
grass7670
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看grass7670的 主題 / 回貼
13樓  發表于: 2008-07-07 18:45
感覺太有問題了一點都不對
grass7670
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看grass7670的 主題 / 回貼
14樓  發表于: 2008-07-07 19:08

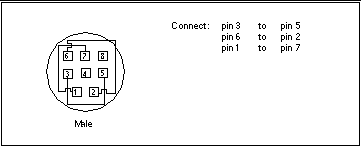

fjqz00的描述沒有錯,錯就在于他把圖紙的順序弄反了.下面各針腳可以按照我下面圖的標號,不用理會他期于的,僅僅參考針腳就對了.


可以自己做，去電腦城買一條有8針公頭的線，就是臺達PLC的編程口對應的那種接頭，實際上和三菱是一樣的。再買一套9針孔的串口接頭就可以做了。做法如下：
      DVP        PC
              5————2
              4————3
              8————5

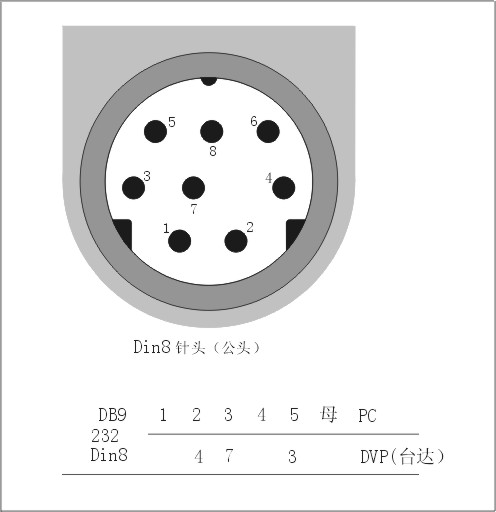

9針孔的針腳號在串口端頭上有，8針公的這頭針腳號的編號如下：
8針公的針腳號
卓發智能
相互學習，共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2435 個
工控威望: 3023 點
下載積分: 10312 分
在線時間: 648(小時)
注冊時間: 2008-08-03
最后登錄: 2024-11-13
查看卓發智能的 主題 / 回貼
15樓  發表于: 2008-09-21 04:13

相信自我！
卓發智能
相互學習，共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2435 個
工控威望: 3023 點
下載積分: 10312 分
在線時間: 648(小時)
注冊時間: 2008-08-03
最后登錄: 2024-11-13
查看卓發智能的 主題 / 回貼
16樓  發表于: 2008-10-30 02:39


照做吧
相信自我！
zhaocongxue
級別: 略有小成
精華主題: 0
發帖數量: 390 個
工控威望: 486 點
下載積分: 1198 分
在線時間: 171(小時)
注冊時間: 2007-10-27
最后登錄: 2024-11-10
查看zhaocongxue的 主題 / 回貼
17樓  發表于: 2008-10-30 14:41
下載
wanruilong08
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wanruilong08的 主題 / 回貼
18樓  發表于: 2008-10-30 16:38

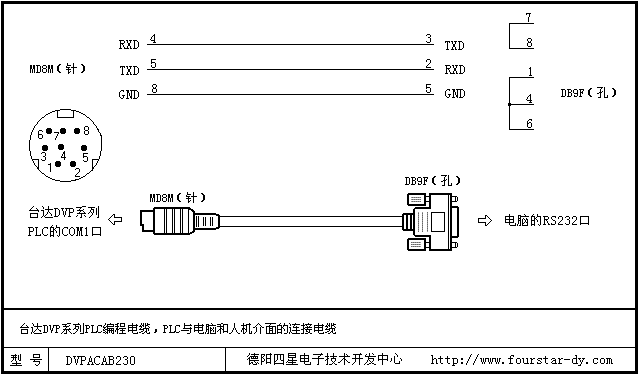

圖片：
這個是我自己做的，正在用
a113118a
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看a113118a的 主題 / 回貼
19樓  發表于: 2008-10-31 14:16
朋友8針公頭的線電腦城沒有得賣的啊?我這邊沒得賣,你是在那里的電腦城買的啊?
陳海林
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看陳海林的 主題 / 回貼
20樓  發表于: 2009-03-10 12:27
下載
xumomei
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xumomei的 主題 / 回貼
21樓  發表于: 2009-03-11 23:08
在下也想買條現成的玩完,邊道有??!!
  • «
