樓主  發表于: 2009-11-24 17:18
圖片：
圖片：
圖片：

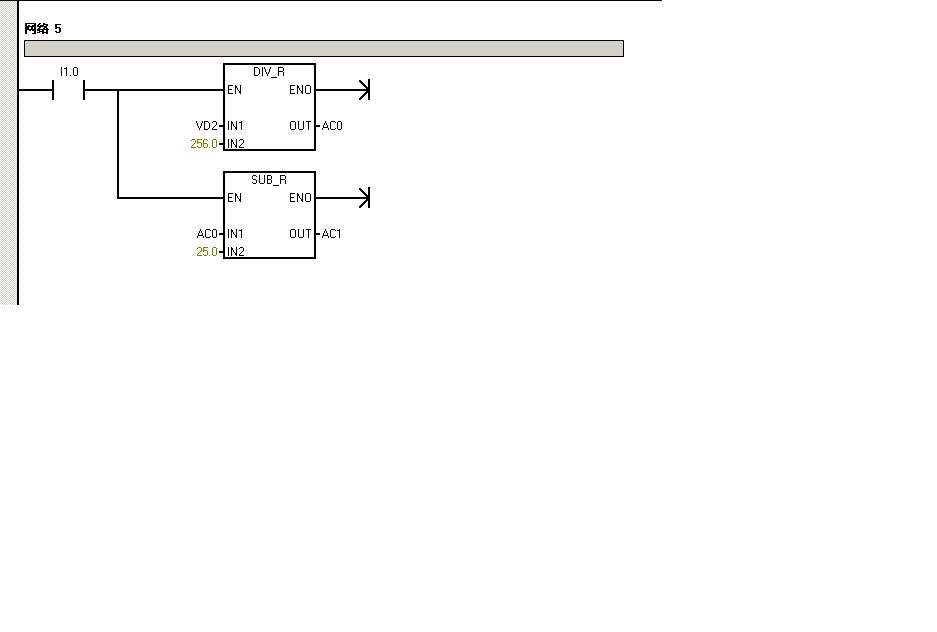

剛學習S7-200，自己編了一小段程序，在仿真軟件上運行，卻得不到想得到的結果。I0.0ON時AC1不為0值，I0.1ON時，AC1也不為25，請大家?guī)兔Ψ治鲆幌�，看有什么問題？
謝謝大家！
一笑而過
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158620 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-11
查看sjm213的 主題 / 回貼
1樓  發表于: 2009-11-24 20:47
將累加器的值通過MOVE指令傳送到V區，再監控V區的數據。
yangliu
一笑而過
級別: 家園�？�
精華主題: 0
發帖數量: 465 個
工控威望: 569 點
下載積分: 35405 分
在線時間: 1927(小時)
注冊時間: 2006-11-12
最后登錄: 2024-11-11
查看yangliu的 主題 / 回貼
2樓  發表于: 2009-11-25 08:25
辛苦版主了！
不過之前我將AC0、AC1換為VD6、VD8，監測時數值也不對，與AC0、AC1時一樣。
一笑而過
yangliu
一笑而過
級別: 家園�？�
精華主題: 0
發帖數量: 465 個
工控威望: 569 點
下載積分: 35405 分
在線時間: 1927(小時)
注冊時間: 2006-11-12
最后登錄: 2024-11-11
查看yangliu的 主題 / 回貼
3樓  發表于: 2009-11-25 09:32
其實此程序是實現Y=X/256-25的功能。不知問題在哪？求謝各位高手指點，剛接觸西門子！
一笑而過
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158620 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-11
查看sjm213的 主題 / 回貼
4樓  發表于: 2009-11-25 11:09
VD2數據類型轉換為Real先
yangliu
一笑而過
級別: 家園常客
精華主題: 0
發帖數量: 465 個
工控威望: 569 點
下載積分: 35405 分
在線時間: 1927(小時)
注冊時間: 2006-11-12
最后登錄: 2024-11-11
查看yangliu的 主題 / 回貼
5樓  發表于: 2009-11-25 12:35
謝謝版主！我明白了。
一笑而過
