近段時間我做了一個控制汽缸定時作往復運動的控制電路，找來兩個時間繼電器（AH3-3）T1和T2，要求觸合T1后T1輸出（與T12、7腳并聯作輸出），到了T1設定時間后T1動作觸合T2，T2斷開T1 ，T2輸出（2、7腳），到了T2設定時間后，T2動作觸合T1 ，T1斷開T2 ，T1輸出，如此反復動作控制一個雙線圈電磁閥。但在實際試運行中，控制電路正常運行一段時間后出現偷停，其中一個時間繼電器到了設定時間后不能觸合另一個時間繼電器，UP指示燈亮，同時伴有嗞嗞聲，我懷疑是感性負載的問題，于是我把電磁閥線圈換成兩個燈泡，正常運行一段時間后故障依舊，我干脆拆掉負載，故障還是未消失，說明與負載無關，如果說控制電路不成立，那它為什么又能正常運行一段時間后才不定時出現故障，于是我把時間繼電器拆開研究一下里面的電子線路，我只把電路圖繪出來方便解釋就不標注元件參數了

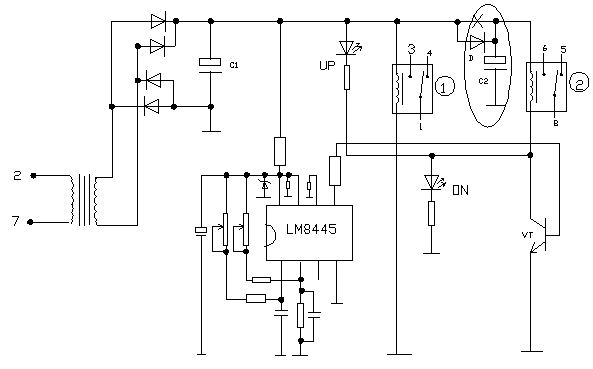

  從電路圖中我們可以看到時間繼電器里的主要器件，一個小變壓器、整流濾波電路、定時電路、瞬時動作繼電器1和延時動作繼電器2.。在控制電路中我把時間繼電器的常開、常閉和7腳竄接，燈泡接在2、7腳上，把2、8腳接到220V上，此時給7腳一個觸發信號，1、3腳瞬時接通形成保持，當設定時間到后，8、5腳斷開，8和6腳接通輸出觸發信號；從電路中可以看出，當定時電路到了設定時間后輸出導通電壓給三極管VT，繼電器2動作，在8與5斷開的瞬間，2、7腳電壓下降，圖中電容C1的電壓下降，在電壓下降的過程中，繼電器2還沒有完全閉合，也就是說8與5已斷開，但8與6還沒接通，此時C1上的電壓還能維持定時電路和繼電器1 工作，但此電壓對繼電器2來說已經顯得功率不足了（由于繼電器2與三極管VT相竄使得回路工作電壓稍高于繼電器1），繼電器2里面的動片掙脫磁力復位，使得8又與5接通，2、7腳電壓恢復，C1的電壓跟著恢復，由于之前C1的電壓還能維持定時電路工作，所以此時定時電路并沒有進入重新計時，而是保持原狀繼續導通三極管VT，繼電器2動作，如此重復上述，8與5處于高速通斷狀態使得繼電器2發出嗞嗞聲。為解決上述現象，我從圖中X處切斷，竄入二極管D，并上一個220UF的電容C2，把三極管VT換成可控硅（漏電保護開關里的電路就有），原理是C2上的電壓由于二極管D的隔離作用，不會隨著C1的電壓下降而下降，又因C2的容量比C1大得多，所以有足夠的電能功率供給繼電器2，使其徹底動作。問題得以解決，裝好繼電器運行再無偷�，F(xiàn)象。我覺得時間繼電器在應用中出現上述現象，也應該算得上是設計上的一個缺陷吧。我解釋的不一定正確，希望有興趣的朋友來討論指教，與大家分享一下。

我以前做過直流24V的，也是這樣啪啪響！后來在電源正負間加個大點的電容就好了！原理什么我就不知道了

我用過，但不懂電子電路。給你學學OK

主要就是減小電源內阻,使電源有足夠的驅動能力.整加濾波電容是有效的途徑.
