各位老師：
FX2N-32MR如果用外接+24v電源的話,NPN型常開接近開關如何接線？
如果用外接+24v電源的話，其他輸入信號如何接線？
5921338
好好學習，天天向上
級別: 網絡英雄
精華主題: 0
發帖數量: 680 個
工控威望: 10443 點
下載積分: 2537 分
在線時間: 363(小時)
注冊時間: 2008-11-27
最后登錄: 2024-11-05
查看5921338的 主題 / 回貼
1樓  發表于: 2010-07-04 21:35
不懂你說的意思
NPN接近為負輸出，F(xiàn)X2N-32MP為負輸入，用起剛好。
請問外接正24電源是什么意思？
自學
anjianmin199
級別: 略有小成
精華主題: 0
發帖數量: 33 個
工控威望: 216 點
下載積分: 620 分
在線時間: 113(小時)
注冊時間: 2009-04-26
最后登錄: 2012-09-12
查看anjianmin199的 主題 / 回貼
2樓  發表于: 2010-07-04 21:48
就是外接電源供應器，輸入220V,輸出24V.我想問：因怕PLC24V供應電流不足，不用PLC24V,用外接電源供應器時輸入信號如何接線，近接開關如何接線？
jonnyhsieh
系統整合
級別: VIP會員
精華主題: 0
發帖數量: 564 個
工控威望: 1150 點
下載積分: 721 分
在線時間: 730(小時)
注冊時間: 2010-06-03
最后登錄: 2024-06-03
查看jonnyhsieh的 主題 / 回貼
3樓  發表于: 2010-07-04 22:16

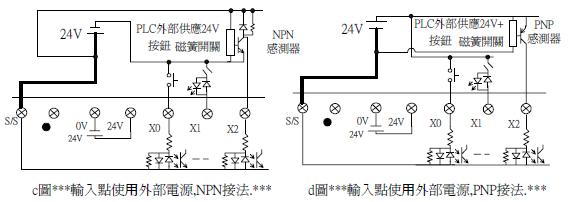

圖片：
看看是不是你想要的.
路躍
級別: 略有小成
精華主題: 0
發帖數量: 58 個
工控威望: 216 點
下載積分: 460 分
在線時間: 42(小時)
注冊時間: 2008-10-25
最后登錄: 2023-04-18
查看路躍的 主題 / 回貼
4樓  發表于: 2010-07-04 23:16
這個我用過，把PLC的COM和外接電源的負極并起來就行了，正極不要并，接近開關的正就接外部電源的正，其它用法還是一樣，
peidegin
觸摸屏、PLC技術交流
級別: 工控俠客
精華主題: 0
發帖數量: 843 個
工控威望: 3258 點
下載積分: 26322 分
在線時間: 1162(小時)
注冊時間: 2009-05-21
最后登錄: 2023-07-19
查看peidegin的 主題 / 回貼
5樓  發表于: 2010-07-05 07:56
引用
引用第5樓路躍于2010-07-04 23:16發表的  :
這個我用過，把PLC的COM和外接電源的負極并起來就行了，正極不要并，接近開關的正就接外部電源的正，其它用法還是一樣，

非常正確
QQ：532904130
承接橡膠機械設備、水處理設備、貼標設備、鋁箔封口設備、灌裝設備、旋蓋設備等電控系統設計及調試、并提供液壓設備的液壓系統和設備的改進 。
dingfeng2008
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dingfeng2008的 主題 / 回貼
6樓  發表于: 2010-07-05 08:20
樓上的講的很清楚了 我就不用多此一舉啦
