樓主  發表于: 2010-11-21 18:52
三菱觸摸屏F940編程電纜誰知道怎么制作啊？，發個圖給我啊？？xukuncool@163.com非常感謝
wwxosan
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wwxosan的 主題 / 回貼
1樓  發表于: 2010-11-21 19:14
需要自己做嗎？
restone
杭州一工科技有限公司
級別: 略有小成
精華主題: 0
發帖數量: 266 個
工控威望: 410 點
下載積分: 2047 分
在線時間: 45(小時)
注冊時間: 2009-03-19
最后登錄: 2019-12-30
查看restone的 主題 / 回貼
2樓  發表于: 2010-11-21 19:25

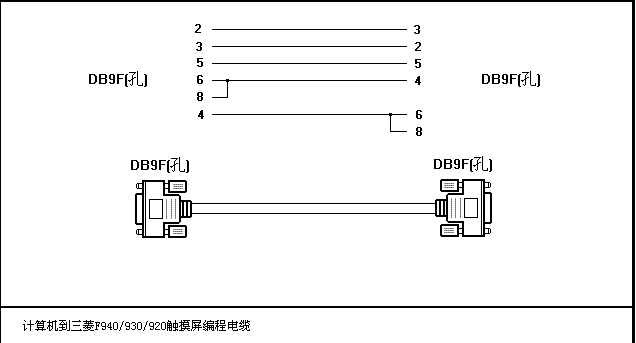

圖片：
自己做做吧，呵呵
西歐工控
多試一次，就會成功
級別: 工控俠客
精華主題: 0
發帖數量: 608 個
工控威望: 3323 點
下載積分: 70898 分
在線時間: 283(小時)
注冊時間: 2010-09-21
最后登錄: 2024-12-23
查看西歐工控的 主題 / 回貼
3樓  發表于: 2010-11-21 20:02
(b) AC30R2-9P 連接圖

個人電腦側  GOT側
信號名稱 針腳號
電纜連接及信號方向
針腳號 信號名稱
RXD 2 2 RXD
TXD 3 3 TXD
RTS 7 7 RTS
CTS 8 8 CTS
DSR 6 6 DSR
SG 5 5 SG
DTR 4    4 DTR

(c) FX-232CAB-1 連接圖

個人電腦側  GOT側
信號名稱 針腳號
電纜連接及信號方向
針腳號 信號名稱
RXD 2 2 RXD
TXD 3 3 TXD
RTS 7 7 RTS
CTS 8 8 CTS
DSR 6 6 DSR
SG 5 5 SG
DTR 4    4 DTR
251925287
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看251925287的 主題 / 回貼
4樓  發表于: 2010-12-21 08:22
謝謝！
