12樓  發表于: 2010-11-25 19:02

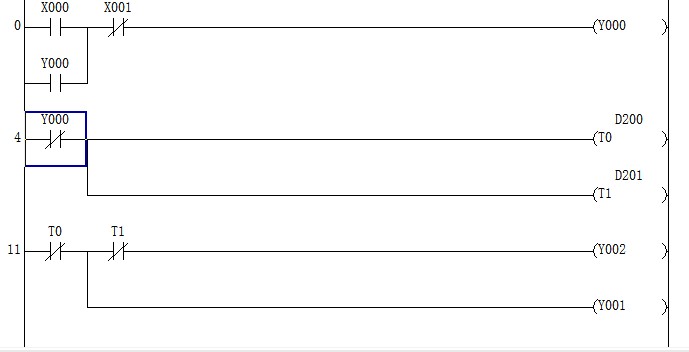

圖片：
看看這樣的怎么樣
北方
級別: 家園常客
精華主題: 0
發帖數量: 317 個
工控威望: 529 點
下載積分: 6196 分
在線時間: 241(小時)
注冊時間: 2010-06-22
最后登錄: 2023-03-11
查看北方的 主題 / 回貼
13樓  發表于: 2010-11-25 20:20
樓主的原圖有問題，能啟動嗎？
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 250 個
工控威望: 1159 點
下載積分: 2943 分
在線時間: 324(小時)
注冊時間: 2009-09-03
最后登錄: 2024-09-05
查看工控組態的 主題 / 回貼
14樓  發表于: 2010-11-25 21:57
12樓的加長T0時間就可以了！
木獬
花看堪折直須折，莫待無花空折枝。
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 433 點
下載積分: 6037 分
在線時間: 252(小時)
注冊時間: 2010-09-13
最后登錄: 2024-04-28
查看木獬的 主題 / 回貼
15樓  發表于: 2010-11-26 12:33
這樣呢
木獬
花看堪折直須折，莫待無花空折枝。
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 433 點
下載積分: 6037 分
在線時間: 252(小時)
注冊時間: 2010-09-13
最后登錄: 2024-04-28
查看木獬的 主題 / 回貼
16樓  發表于: 2010-11-26 12:37
這樣呢
fytjbtxy1997
學習學習再學習
級別: 探索解密
精華主題: 0
發帖數量: 76 個
工控威望: 175 點
下載積分: 5359 分
在線時間: 27(小時)
注冊時間: 2009-10-14
最后登錄: 2024-06-04
查看fytjbtxy1997的 主題 / 回貼
17樓  發表于: 2010-11-26 14:05
penzhenjian
級別: 家園常客
精華主題: 0
發帖數量: 290 個
工控威望: 500 點
下載積分: 2339 分
在線時間: 186(小時)
注冊時間: 2009-05-14
最后登錄: 2024-08-22
查看penzhenjian的 主題 / 回貼
18樓  發表于: 2010-11-26 14:34
8樓的沒有錯呀，是不是你的電路圖畫錯了
chen0yun
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chen0yun的 主題 / 回貼
19樓  發表于: 2010-12-28 14:44
延時接通/斷開電路

   x0
|--||-----------------(T0)k90
|
|  y1         x0
|--||--------|/|------(T1)k30
|
|  t0         t1
|--||--------|/|------(y1)
|         |
|  y1   |
|--||----
sl0301
級別: 略有小成
精華主題: 0
發帖數量: 198 個
工控威望: 348 點
下載積分: 834 分
在線時間: 223(小時)
注冊時間: 2008-04-17
最后登錄: 2024-08-25
查看sl0301的 主題 / 回貼
20樓  發表于: 2010-12-28 15:12
什么東東呀  我都看不動到底是要問什么意思了，
你要問時間繼電器   是通電延時，還是斷電延時
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70287 分
在線時間: 1602(小時)
注冊時間: 2008-04-20
最后登錄: 2024-09-19
查看wwcwwc的 主題 / 回貼
21樓  發表于: 2010-12-28 19:41
這個問題是否可以這樣理解：動斷延時的意思是當定時器線圈得電延時指定時間后，它的所有邏輯觸點的極性置反。以8樓的梯形圖為例。當PLC啟動后，首先T0；T1得電（延時0.5秒動作）的同時Y2；Y3也同時得電，延時0.5秒后Y2；Y3同時失電。當然PLC的實際工作過程是自上而下，自左而右的掃描方式進行的。嚴格地講8樓的梯形圖還是不夠編的嚴緊，可能是一個筆誤。要達到這樣的功能用一個定時器也可以了。
xiaolj236
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xiaolj236的 主題 / 回貼
22樓  發表于: 2010-12-28 20:50
新手  不會
aa22284
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 323 點
下載積分: 1235 分
在線時間: 79(小時)
注冊時間: 2011-11-05
最后登錄: 2017-05-08
查看aa22284的 主題 / 回貼
23樓  發表于: 2011-11-12 17:06

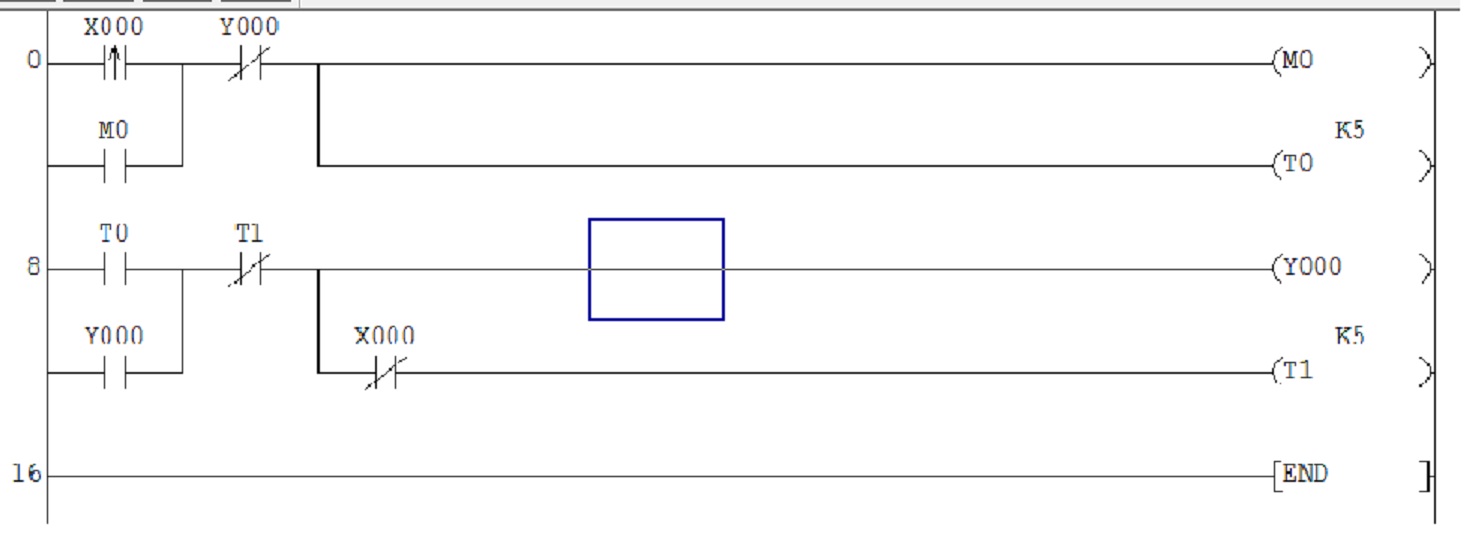

圖片：
參考看看把!!
  • «
