樓主  發表于: 2010-11-26 10:20

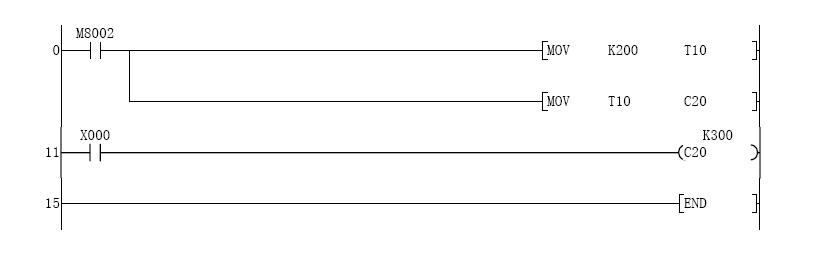

解釋說 : 未使用的計數器 或定時器  作為數據寄存器
  誰能給我解釋下  K200  T10  C20  K300 之間的關系??
[ 此帖被q605668560在2010-11-26 12:14重新編輯 ]
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6767 個
工控威望: 38368 點
下載積分: 2831 分
在線時間: 9503(小時)
注冊時間: 2006-09-13
最后登錄: 2024-11-14
查看cvlsam的 主題 / 回貼
1樓  發表于: 2010-11-26 10:50
引用
引用樓主q605668560于2010-11-26 10:20發表的 程序  疑問 :
[attachment=50381]
解釋說 : 未使用的計數器 或定時器  作為數據寄存器

  誰能給我解釋下  K200  T10  C20  K300 之間的關系??


你的圖掛了~~~
ymmfa
不想大江大河,不想浪起潮落,只愿一灣小湖,靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9663 個
工控威望: 8548 點
下載積分: 16709 分
在線時間: 5322(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-14
查看ymmfa的 主題 / 回貼
2樓  發表于: 2010-11-26 10:52
關于截圖和上傳到論壇
請仔細看:
http://24x7lending.com/read-gktid-10687.html
特別提醒大家:
偶爾修改下自己的密碼,以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼,回回貼,不要總潛水
penzhenjian
級別: 家園?
精華主題: 0
發帖數量: 290 個
工控威望: 500 點
下載積分: 2339 分
在線時間: 186(小時)
注冊時間: 2009-05-14
最后登錄: 2024-08-22
查看penzhenjian的 主題 / 回貼
3樓  發表于: 2010-11-26 12:21
X0 ON時c20是k300,X0 OFF,M8002 ON 時C20是k200,反之
樓主留言:
熱心助人
那t10 在這里面是起到什么作用  是不是相當于一個寄存器  起到過度的作用啊
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158680 分
在線時間: 3155(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-15
查看sjm213的 主題 / 回貼
4樓  發表于: 2010-11-26 12:42
PLC開始運行第一個掃描周期后,T10=K200,C20=K200;
此后X0為ON一次C20計數加一,與普通計數器動作相同。計數到300時C20線圈接通。
本帖最近評分記錄:
  • 下載積分:+1(q605668560) 熱心助人
    shaolinsi
    佛曰:不可說
    級別: VIP會員
    精華主題: 0
    發帖數量: 561 個
    工控威望: 1209 點
    下載積分: 1554 分
    在線時間: 112(小時)
    注冊時間: 2010-05-04
    最后登錄: 2014-11-13
    查看shaolinsi的 主題 / 回貼
    5樓  發表于: 2010-11-26 12:51
    引用
    引用樓主q605668560于2010-11-26 10:20發表的 程序  疑問 :
    [attachment=50389]


    解釋說 : 未使用的計數器 或定時器  作為數據寄存器
      誰能給我解釋下  K200  T10  C20  K300 之間的關系??

    K200常數200,T10計時器,C20計數器,K300,計數器動作值
    X0動作100次C20動作。
    樓主留言:
    熱心助人
    本帖最近評分記錄:
  • 下載積分:+1(q605668560) 熱心助人
  • 餓米豆腐
    dzj126
    級別: 略有小成
    精華主題: 0
    發帖數量: 339 個
    工控威望: 333 點
    下載積分: 34115 分
    在線時間: 459(小時)
    注冊時間: 2009-01-13
    最后登錄: 2024-11-14
    查看dzj126的 主題 / 回貼
    6樓  發表于: 2010-11-26 12:56
    版主正解
    fytjbtxy1997
    學習學習再學習
    級別: 探索解密
    精華主題: 0
    發帖數量: 76 個
    工控威望: 175 點
    下載積分: 5359 分
    在線時間: 27(小時)
    注冊時間: 2009-10-14
    最后登錄: 2024-06-04
    查看fytjbtxy1997的 主題 / 回貼
    7樓  發表于: 2010-11-26 14:07
    penzhenjian
    級別: 家園?
    精華主題: 0
    發帖數量: 290 個
    工控威望: 500 點
    下載積分: 2339 分
    在線時間: 186(小時)
    注冊時間: 2009-05-14
    最后登錄: 2024-08-22
    查看penzhenjian的 主題 / 回貼
    8樓  發表于: 2010-11-26 14:46
    這是你的程序要求達到的控制目的,第一個掃描周期時當X0為OFF時,C20是K200,第一個掃描周期后X0為ON時c20是K300
    北方
    級別: 家園?
    精華主題: 0
    發帖數量: 317 個
    工控威望: 529 點
    下載積分: 6196 分
    在線時間: 241(小時)
    注冊時間: 2010-06-22
    最后登錄: 2023-03-11
    查看北方的 主題 / 回貼
    9樓  發表于: 2010-11-26 21:18
    版主和8樓正見。
    detect
    小心慎言,莫走邪道
    級別: 略有小成
    精華主題: 0
    發帖數量: 286 個
    工控威望: 474 點
    下載積分: 1356 分
    在線時間: 145(小時)
    注冊時間: 2009-02-10
    最后登錄: 2015-03-29
    查看detect的 主題 / 回貼
    10樓  發表于: 2010-11-26 22:55
    第一掃描周期,常數200傳送到T10,再轉送到C20(刷新C20的當前計數值),之后,C20對X0的上升沿計數(計數值從200開始累加),計數值累加到300時,C20計數完成,如程序中加入RST C20 或MOV(P) K0 C20之類的計數清零程序,在執行清零后,C20的計數值將0開始累加
    敬請指教
    級別: 略有小成
    精華主題: 0
    發帖數量: 159 個
    工控威望: 241 點
    下載積分: 881 分
    在線時間: 90(小時)
    注冊時間: 2010-01-25
    最后登錄: 2023-09-08
    查看敬請指教的 主題 / 回貼
    11樓  發表于: 2010-11-30 20:52
    學習了,
    • «
