樓主  發表于: 2011-01-01 11:43
編好了PLC程序，裝的是GX-SIMULATOR7。16英文版仿真軟件，然后用GT-SIMULATOR2仿真（我電腦裝的是GT-DESIGNER2），打開時跳出GX-SIMULATOR不支持的提示，請問是因?yàn)橹形陌婧陀⑽陌娴膮^(qū)別？還是軟件版本低的緣故？或者還是我想要用FX3U連觸摸屏的話，得把人機界面的軟件版本換成更高級？有哪位兄弟能解答一下嗎？
shaolinsi
佛曰：不可說
級別: VIP會員
精華主題: 0
發帖數量: 561 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的 主題 / 回貼
1樓  發表于: 2011-01-01 11:53
樓主最好是能貼個圖上來看看，那樣比較直觀。
GX和GT本身變是2個不同的軟件，GT肯定是不能仿真GX的。
GX為PLC編程軟件，GT是觸摸屏軟件，望樓主仔細分清楚。
GX和GT自己都有自己的仿真，不能交叉使用，觸摸屏仿真可以在運行時加載PLC程序，但要在設置是改變PLC型號。
餓米豆腐
拉驢漢
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 228 點
下載積分: 2157 分
在線時間: 135(小時)
注冊時間: 2010-09-03
最后登錄: 2022-06-06
查看拉驢漢的 主題 / 回貼
2樓  發表于: 2011-01-01 11:57
我就是剛才做了個界面，想看看效果，結果不行。
拉驢漢
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 228 點
下載積分: 2157 分
在線時間: 135(小時)
注冊時間: 2010-09-03
最后登錄: 2022-06-06
查看拉驢漢的 主題 / 回貼
3樓  發表于: 2011-01-01 12:00
請問要是想使用FX3U連接觸摸屏，然后仿真，電腦里GX-SIMULATOR 是什么版本，GT又該是多少版本呢？
shaolinsi
佛曰：不可說
級別: VIP會員
精華主題: 0
發帖數量: 561 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的 主題 / 回貼
4樓  發表于: 2011-01-01 12:26

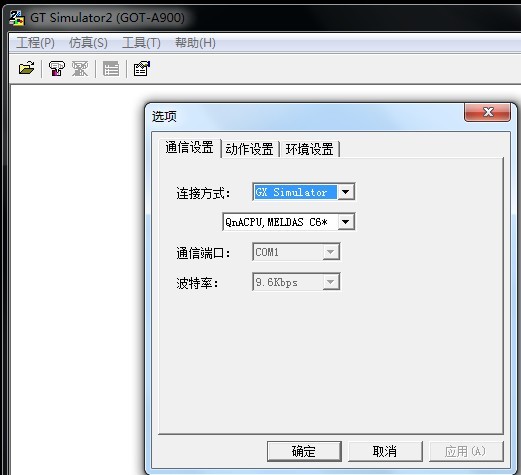

仿真觸摸屏步驟如下，先用GT-DESIGNER2制作畫面（制作時要注意觸摸屏型號的選擇，有些型號GT-SIMULATOR2是不支持的，可下載GT-SIMULATOR3試試），啟動GT-SIMULATOR2軟件設置要仿真的觸摸屏系列，然后再選項中設置好要加載的PLC型號及程序名字、觸摸屏具體型號，最后就可以啟動仿真。附圖3張。



餓米豆腐
aaweihua
級別: 家園�？�
精華主題: 0
發帖數量: 536 個
工控威望: 894 點
下載積分: 17631 分
在線時間: 282(小時)
注冊時間: 2009-11-05
最后登錄: 2022-10-23
查看aaweihua的 主題 / 回貼
5樓  發表于: 2011-01-01 21:17
三菱觸摸屏仿真對型號要求太高，F(xiàn)系列的觸摸屏無法仿真，幸好有實物，直接連接使用，倒也比仿真強多了。
ysheng9099
三人行必有吾師
級別: 工控俠客
精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 122(小時)
注冊時間: 2010-10-28
最后登錄: 2024-11-13
查看ysheng9099的 主題 / 回貼
6樓  發表于: 2011-01-01 21:19
學習了
