樓主  發表于: 2011-01-05 22:32
圖片：

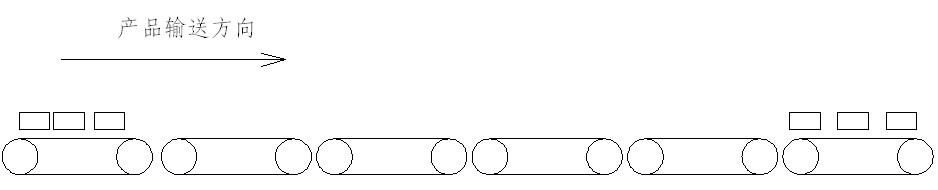

如圖，從半成品區輸送過來的物料的間距是不規則的；通過中間的四段皮帶來糾正拉距，最終輸送出物料間距都相等的產品。
請教大家，這四條皮帶要怎樣來控制才能實現，需要采用什么元器件來控制？謝謝！
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
1樓  發表于: 2011-01-05 22:39
用幾個傳感器就能完成,等距排列.
自己的事情自己做.
chenpingyg
機械是柱石,電氣是靈魂.
級別: VIP會員
精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的 主題 / 回貼
2樓  發表于: 2011-01-05 22:41
任意一跟皮帶上等距離安裝3個接近開關,通過對皮帶的啟動/停止就可以完成排列.
樓主留言：
物料的間距是要可設定的。而且半成品皮帶是不停地在輸送，如果中間的四條皮帶做啟停控制，后面的料就會推擠到前面的物料。這樣就不行了。
本帖最近評分記錄：
  • 下載積分:+1(fjqz00) 熱心助人
    • 自己的事情自己做.
    jxh668
    jxh668
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1429 個
    工控威望: 2169 點
    下載積分: 4006 分
    在線時間: 829(小時)
    注冊時間: 2009-12-21
    最后登錄: 2024-12-21
    查看jxh668的 主題 / 回貼
    3樓  發表于: 2011-01-06 09:15
    先進行無間隙排列，再間距傳送
    樓主留言：
    那就是第一段快速輸送，第二段慢速做無間隙排列，第三段提高速度，第四段再提速度。是這樣的吧。那這樣就還要考慮當?shù)诙稳绻呀?jīng)排滿了，那第一段就不能再輸送了。這樣會不會導致后面的半成品又積在一起？
    本帖最近評分記錄：
  • 下載積分:+1(fjqz00) 熱心助人
    • 來看看 ，有用的就下了。深圳的可找我呵
    sandy_love
    感悟生活，創新的源泉...
    級別: 家園�？�
    精華主題: 0
    發帖數量: 487 個
    工控威望: 823 點
    下載積分: 1610 分
    在線時間: 482(小時)
    注冊時間: 2008-12-08
    最后登錄: 2024-11-22
    查看sandy_love的 主題 / 回貼
    4樓  發表于: 2011-01-06 10:48
    同意樓上所說，要先緊密排列，在逐個隔離
    wang72175
    級別: 略有小成
    精華主題: 0
    發帖數量: 167 個
    工控威望: 354 點
    下載積分: 32723 分
    在線時間: 1098(小時)
    注冊時間: 2006-10-04
    最后登錄: 2018-03-28
    查看wang72175的 主題 / 回貼
    5樓  發表于: 2011-01-06 11:18
    樓上正解
    杜紅嶺
    向大家學習
    級別: 略有小成
    精華主題: 0
    發帖數量: 103 個
    工控威望: 210 點
    下載積分: 870 分
    在線時間: 13(小時)
    注冊時間: 2010-12-31
    最后登錄: 2020-06-02
    查看杜紅嶺的 主題 / 回貼
    6樓  發表于: 2011-01-06 15:20
    同意樓上的意見，先緊密排列，再用光電控制電機的啟動和停止，實現等距。如果是高速運轉建議用私服或步進電機
    sunpeter
    工控初級工。LG，三菱，歐姆龍，西門子
    級別: 家園�？�
    精華主題: 0
    發帖數量: 557 個
    工控威望: 552 點
    下載積分: 2582 分
    在線時間: 612(小時)
    注冊時間: 2009-08-18
    最后登錄: 2024-12-18
    查看sunpeter的 主題 / 回貼
    7樓  發表于: 2011-01-06 15:21
    只要考慮皮帶的數量和物件的體積比是不是合理，不然就是不好搞。電氣是能夠控制的，前提是比例的條件要滿足。
    guansky168
    小張
    級別: 工控俠客
    精華主題: 0
    發帖數量: 610 個
    工控威望: 3397 點
    下載積分: 8990 分
    在線時間: 240(小時)
    注冊時間: 2010-05-11
    最后登錄: 2024-12-22
    查看guansky168的 主題 / 回貼
    8樓  發表于: 2011-01-06 16:25
    在保證后面排列有序的情況下，提高整個輸送系統的速度，來防止前面堆積
    niningtt
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1230 個
    工控威望: 3550 點
    下載積分: 858 分
    在線時間: 459(小時)
    注冊時間: 2010-08-24
    最后登錄: 2024-11-16
    查看niningtt的 主題 / 回貼
    9樓  發表于: 2011-01-06 20:17
    有兩條皮帶的速度要成比例就可以達到要求，這樣的話只要第3，第四城比例速度就可以了，料多的話后兩個就快一點，料少就慢一點，但城比例。只有廖堆積，那只要第3個起點沒空隙就試了，光電開關。少的位置樓主根據情況自由發揮一下
    本帖最近評分記錄：
  • 下載積分:+1(fjqz00) 熱心助人
    dawuczw
    級別: 略有小成
    精華主題: 0
    發帖數量: 42 個
    工控威望: 206 點
    下載積分: 4785 分
    在線時間: 61(小時)
    注冊時間: 2008-04-06
    最后登錄: 2024-12-19
    查看dawuczw的 主題 / 回貼
    10樓  發表于: 2011-01-06 20:26
    可參照自動連續枕式包裝機的動作控制。
    uthman
    QQ:3749615
    級別: 家園�？�
    精華主題: 1 篇
    發帖數量: 457 個
    工控威望: 817 點
    下載積分: 2752 分
    在線時間: 778(小時)
    注冊時間: 2007-10-25
    最后登錄: 2024-12-22
    查看uthman的 主題 / 回貼
    11樓  發表于: 2011-01-09 21:26
    半成品區輸送過來的物料的間距是不規則的,通過中間的四段皮帶來糾正拉距.這樣必然輸送機速度不會同步,物件在輸送過程中可能會偏離,建議中間四段輸送機不要,直接用機械手.前段用擋板定位,機械手去抓物件,加速至與前物件等距,保持與成品輸送機同步速度,下降放物件,然后再回去抓物件,重復上述過程
    希望對你有所幫助
    樓主留言：
    那怎么判斷已追蹤至與前物件等距了呢？前物件肯定是一直輸送的。在追蹤過程中也是運動的，這樣做難度不是比輸送帶的還高？
    本帖最近評分記錄：
  • 下載積分:+1(fjqz00) 熱心助人
