樓主  發表于: 2011-03-09 05:11
今天面試的一道題目：A電機運行4個小時，停10S后B電機運行4個小時，B電機運行四個小時后停10S，A電機運行！這樣間歇巡返運行！要求要用繼電器設計，我沒有做出來，心里很不平靜，求助各位給個答案
hongming
級別: 略有小成
精華主題: 0
發帖數量: 157 個
工控威望: 270 點
下載積分: 951 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-07-20
查看hongming的 主題 / 回貼
1樓  發表于: 2011-03-09 10:17
之前家園里面有人出過類似的題目。我們都畫過這個圖。你找找看。
jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 829(小時)
注冊時間: 2009-12-21
最后登錄: 2024-09-18
查看jxh668的 主題 / 回貼
2樓  發表于: 2011-03-09 10:49
書到用時方恨少!
來看看 ，有用的就下了。深圳的可找我呵
hongming
級別: 略有小成
精華主題: 0
發帖數量: 157 個
工控威望: 270 點
下載積分: 951 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-07-20
查看hongming的 主題 / 回貼
3樓  發表于: 2011-03-09 13:06
如果沒有什么特殊要求的話，我想這個應該可以滿足你的要求了。
說明一下：KA1、2、3分別對應電機A、B、C
                    KT1、3、5延時4小時
          KT2、4、6延時10秒
順序控制
fubin739
級別: 家園�？�
精華主題: 0
發帖數量: 443 個
工控威望: 790 點
下載積分: 3080 分
在線時間: 452(小時)
注冊時間: 2006-11-06
最后登錄: 2024-09-14
查看fubin739的 主題 / 回貼
4樓  發表于: 2011-03-10 13:03
用各棘輪繼電器就可以可
星空依然藍
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看星空依然藍的 主題 / 回貼
5樓  發表于: 2011-03-10 14:22
用這多東西還不如上個PLC。錢差不多了。
w80859
級別: 家園�？�
精華主題: 0
發帖數量: 210 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1773(小時)
注冊時間: 2007-12-23
最后登錄: 2024-09-01
查看w80859的 主題 / 回貼
6樓  發表于: 2011-03-11 08:27

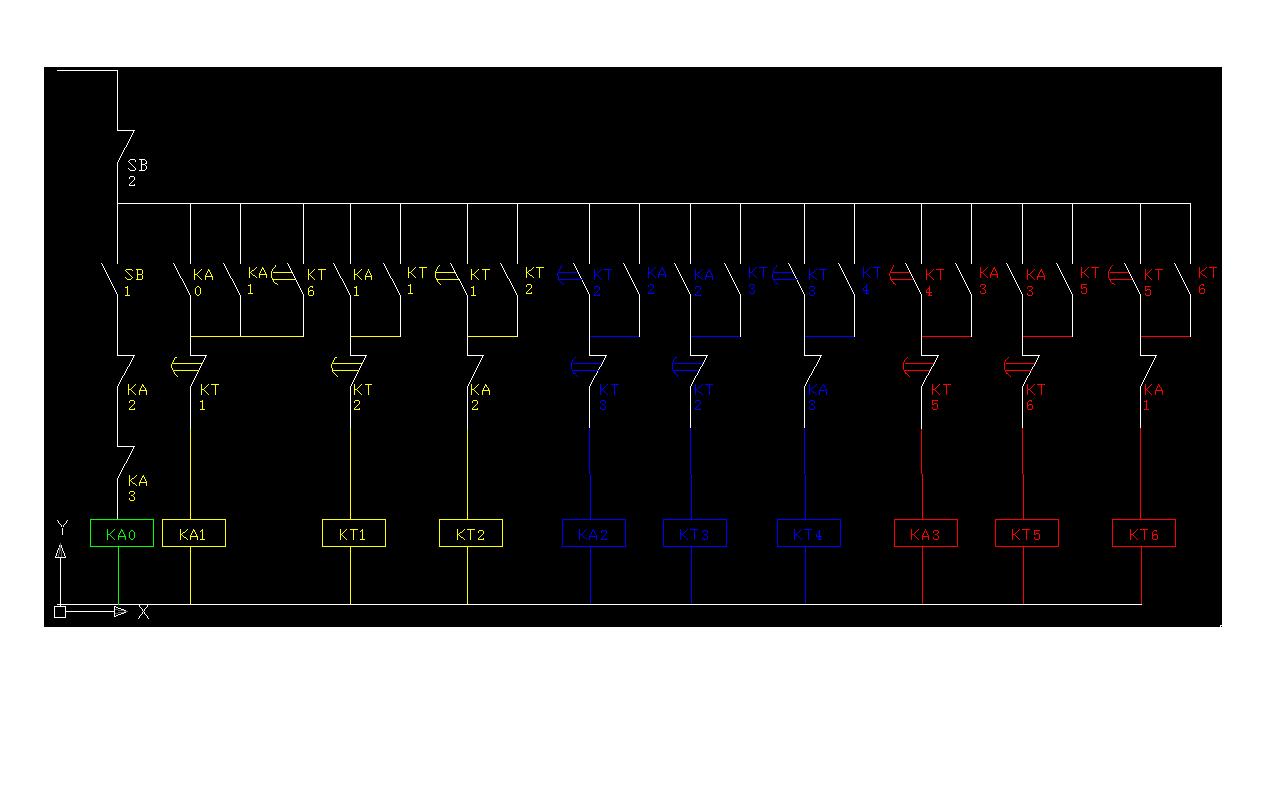

圖片：
這樣可以了
5921338
好好學習，天天向上
級別: 網絡英雄
精華主題: 0
發帖數量: 680 個
工控威望: 10443 點
下載積分: 2467 分
在線時間: 362(小時)
注冊時間: 2008-11-27
最后登錄: 2024-09-19
查看5921338的 主題 / 回貼
7樓  發表于: 2011-03-11 08:59
樓上用的什么制圖軟件，可以發我研究下嗎？
自學
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21341 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-09-17
查看匯榮鋁業的 主題 / 回貼
8樓  發表于: 2011-03-11 13:36
那個軟件家園里有啊，我也用這個畫呢。挺好的。
5921338
好好學習，天天向上
級別: 網絡英雄
精華主題: 0
發帖數量: 680 個
工控威望: 10443 點
下載積分: 2467 分
在線時間: 362(小時)
注冊時間: 2008-11-27
最后登錄: 2024-09-19
查看5921338的 主題 / 回貼
9樓  發表于: 2011-03-12 09:05
軟件名是什么啊？
自學
w80859
級別: 家園�？�
精華主題: 0
發帖數量: 210 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1773(小時)
注冊時間: 2007-12-23
最后登錄: 2024-09-01
查看w80859的 主題 / 回貼
10樓  發表于: 2011-03-12 12:20
引用
引用第9樓5921338于2011-03-12 09:05發表的  :
軟件名是什么啊？

http://www.24x7lending.com/read-gktid-39603.html
郭懷海
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看郭懷海的 主題 / 回貼
11樓  發表于: 2011-03-12 23:20
用繼電器做，不如用PLC做來得簡單。出這個題目的人只是在考查你的基礎，但應用并不經濟
實際
  • «
