產品設計
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 376 點
下載積分: 1275 分
在線時間: 467(小時)
注冊時間: 2009-04-04
最后登錄: 2024-01-02
查看產品設計的 主題 / 回貼
樓主  發表于: 2011-03-13 21:13
圖片：

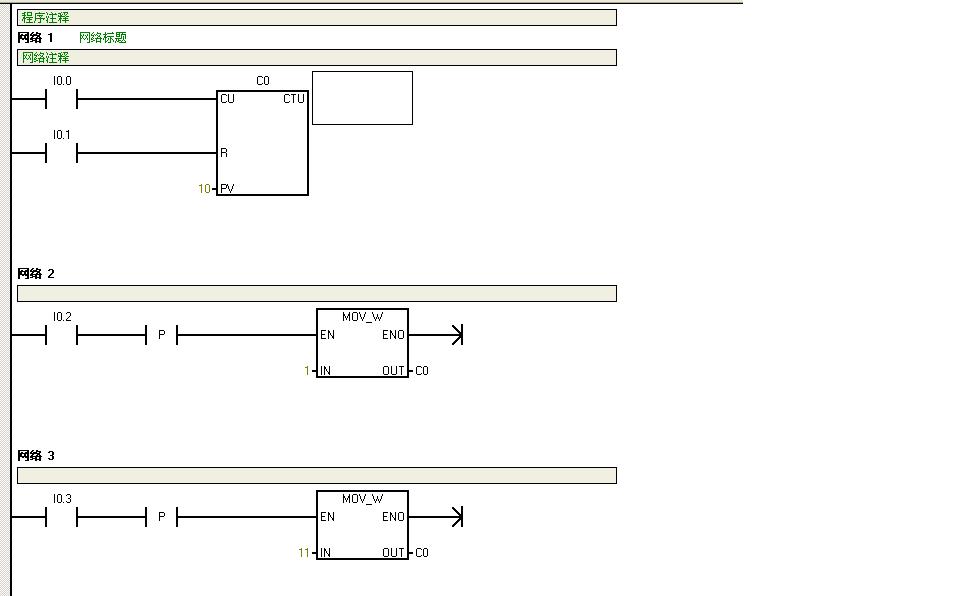

如圖程序示：為什么I0.3接通，C0的值為11，但C0的觸點不會閉合，當I0.0一閉合，C0的觸點卻閉合了，哪位大俠解釋下，謝
ysheng9099
三人行必有吾師
級別: 工控俠客
精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 123(小時)
注冊時間: 2010-10-28
最后登錄: 2024-12-20
查看ysheng9099的 主題 / 回貼
1樓  發表于: 2011-03-13 22:08
程序中的C0是加計數器，當I0.3的上升沿到來時,將11傳送給C0的設定值寄存器,此時計數器的當前值為10,當I0,0接通時,計數器C0的當前值由10變?yōu)?1,到達設定值,觸點發生動作.
產品設計
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 376 點
下載積分: 1275 分
在線時間: 467(小時)
注冊時間: 2009-04-04
最后登錄: 2024-01-02
查看產品設計的 主題 / 回貼
2樓  發表于: 2011-03-13 22:54
不對，但還是謝
hmkj1988
http://www.mykj1688.com
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 189 點
下載積分: 603 分
在線時間: 13(小時)
注冊時間: 2009-07-05
最后登錄: 2012-11-15
查看hmkj1988的 主題 / 回貼
3樓  發表于: 2011-03-13 23:14
程序中的C0是加計數器，當I0.3的上升沿到來時,將11傳送給C0的設定值寄存器,此時計數器的當前值為10,當I0,0接通時,計數器C0的當前值由10變?yōu)?1,到達設定值,觸點發生動作.
ysheng9099
三人行必有吾師
級別: 工控俠客
精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 123(小時)
注冊時間: 2010-10-28
最后登錄: 2024-12-20
查看ysheng9099的 主題 / 回貼
4樓  發表于: 2011-03-14 20:42
引用
引用第2樓產品設計于2011-03-13 22:54發表的  :
不對，但還是謝

請指出錯誤之處，謝謝
