樓主  發表于: 2018-07-06 10:30

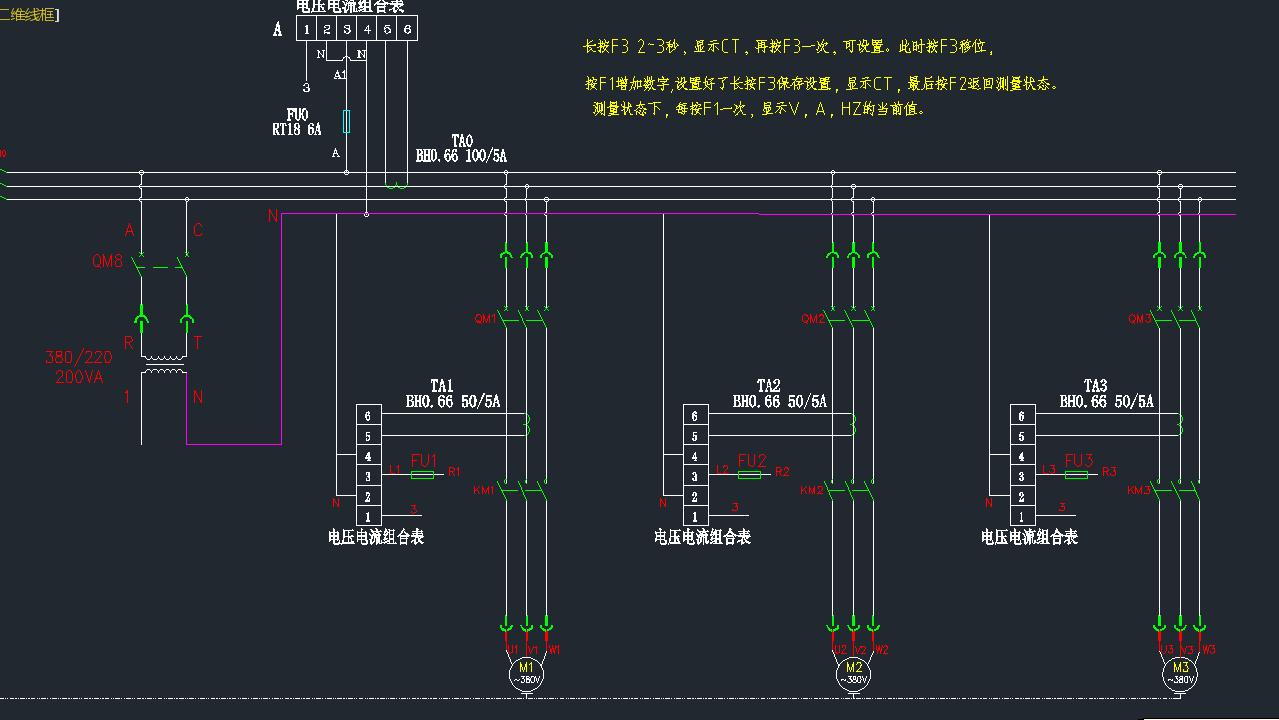

圖片：
電柜進線無零線，但是柜中要用220V，相線可以用進線中的一相，零線取變壓器變出來的0V嗎？

變壓器選200VA , 220V回路主要有3只3210 的交流接觸器和1只0910的交流接觸器
foxplc
水到渠成
級別: 家園�？�
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
1樓  發表于: 2018-07-06 10:34
引用
引用樓主foxplc于2018-07-06 10:30發表的 220V可以單獨用變壓器變出來的0V嗎？ :
電柜進線無零線，但是柜中要用220V，相線可以用進線中的一相，零線取變壓器變出來的0V嗎？

變壓器選200VA , 220V回路主要有3只3210 的交流接觸器和1只0910的交流接觸器

只用變壓器變出來的零線
xshflove
工控人家園，工控人的免費學校。
級別: 工控俠客
精華主題: 0
發帖數量: 489 個
工控威望: 4285 點
下載積分: 633 分
在線時間: 522(小時)
注冊時間: 2008-03-14
最后登錄: 2024-10-21
查看xshflove的 主題 / 回貼
2樓  發表于: 2018-07-06 10:35
不行的。220v只能從變壓器后面取電。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70397 分
在線時間: 1603(小時)
注冊時間: 2008-04-20
最后登錄: 2024-11-13
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2018-07-06 11:08
回路，回路，還是回路！
任何能夠構成回路的都可以。
只能取控制變壓器的電源，如果擴展變壓器容量不夠，只能還功率大的。
汪傳福
苦逼的工控人！非標機械設計開發！！電話13689531809
級別: 工控俠客
精華主題: 0
發帖數量: 626 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的 主題 / 回貼
4樓  發表于: 2018-07-06 11:21
只有形成回路的才可以用呀
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1258 個
工控威望: 1428 點
下載積分: 3680 分
在線時間: 322(小時)
注冊時間: 2015-07-20
最后登錄: 2024-05-22
查看lvpretend的 主題 / 回貼
5樓  發表于: 2018-07-06 12:00
你的線路錯得太離譜了！來自電源系統的線路，只能由電源系統的變壓器提供0V。
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2819 個
工控威望: 4446 點
下載積分: 213610 分
在線時間: 3177(小時)
注冊時間: 2008-02-22
最后登錄: 2024-11-15
查看二手工控電器的 主題 / 回貼
6樓  發表于: 2018-07-06 13:01
不用接變壓器的0V，三相中取其中一相作相線，零線直接接地就行。此地為地球的地，你腳踩之地，水泥地不行。
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
michael.guan
級別: 略有小成
精華主題: 0
發帖數量: 196 個
工控威望: 347 點
下載積分: 593 分
在線時間: 69(小時)
注冊時間: 2018-03-23
最后登錄: 2024-07-21
查看michael.guan的 主題 / 回貼
7樓  發表于: 2018-07-06 16:43
樓主的N線和A、B、C三相中的任意一項都構不成回路，上哪來的220V。建議你用6樓的方法，在電柜附近打地樁做零線，當然，前提是你電柜進行的三相380V是從Y型變壓器出來的，如果是△型變壓器的話，也沒用，只能用380V/220V的變壓器變成220V的用。
holinsun
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 101 點
下載積分: 4577 分
在線時間: 83(小時)
注冊時間: 2016-03-21
最后登錄: 2024-08-14
查看holinsun的 主題 / 回貼
8樓  發表于: 2018-07-06 17:47
引用
引用第6樓跑步向錢于2018-07-06 13:01發表的  :
不用接變壓器的0V，三相中取其中一相作相線，零線直接接地就行。此地為地球的地，你腳踩之地，水泥地不行。

只是沒牌的電工才會這様做。
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2279 個
工控威望: 17166 點
下載積分: 961 分
在線時間: 3479(小時)
注冊時間: 2014-01-09
最后登錄: 2024-11-15
查看cjm1234的 主題 / 回貼
9樓  發表于: 2018-07-06 18:40
定做變壓器可以做到
spsp8315
級別: 略有小成
精華主題: 0
發帖數量: 99 個
工控威望: 289 點
下載積分: 524 分
在線時間: 204(小時)
注冊時間: 2007-04-10
最后登錄: 2024-11-15
查看spsp8315的 主題 / 回貼
10樓  發表于: 2018-07-07 10:21
圖片：
用變壓器
