樓主  發表于: 2018-11-22 09:50

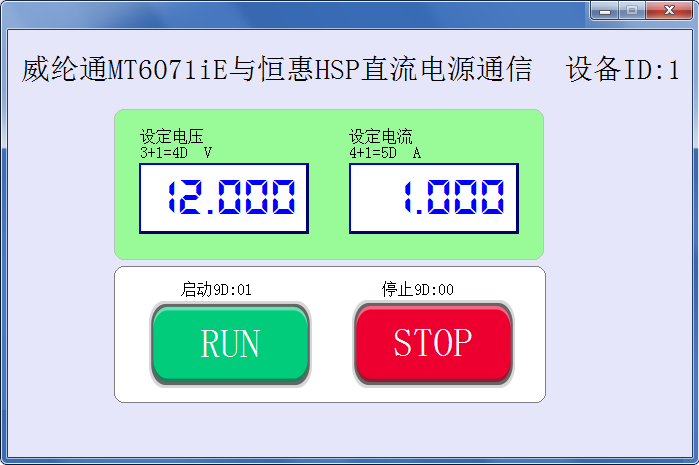

威綸通MT6071iE與恒惠HSP可編程直流電源Modbus通信，它的電壓和電流設定寄存器地址分別為3和4，依此,在屏上放了兩個數值輸入元件，在線模擬，問題來了：
屏輸入10.000V，機器顯示09.323V；
屏輸入65.535V，機器顯示60.500V(最大值Vmax)。

屏輸入10.000A，機器顯示01.602A；
屏輸入65.535A，機器顯示10.500A(最大值Imax)。

翻通信協議，發現它這個需要做個運算（如下截圖），而不是將設定值直接寫入寄存器。

因沒用到PLC等，請教師傅們這個必須用到宏指令嗎？該怎么寫？小弟對計算機編程一竅不通,囧~~
續：嘗試用數值元件"格式"里面的"比例轉換"，失�。�
附件鏈接：https://pan.baidu.com/s/1UXHiZYxuoMW2Y2xKHJFs0g
[ 此帖被zhong1946在2018-11-22 10:39重新編輯 ]
zhong1946
都2024了
級別: VIP會員
精華主題: 3 篇
發帖數量: 532 個
工控威望: 772 點
下載積分: 13780 分
在線時間: 343(小時)
注冊時間: 2006-10-12
最后登錄: 2024-10-21
查看zhong1946的 主題 / 回貼
1樓  發表于: 2019-01-04 15:14
跨越2019還沒搞定，囧~   看來必須自己學習新東西了
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1018 個
工控威望: 1840 點
下載積分: 242 分
在線時間: 1106(小時)
注冊時間: 2017-02-09
最后登錄: 2024-11-11
查看nightblueblu的 主題 / 回貼
2樓  發表于: 2019-01-04 15:26
威綸有比例轉換，如果輸入和顯示是一定比例關系可以在這兒設，如果不是比例關系，那你得找到對應的函數關系再寫宏指令，也不復雜
本帖最近評分記錄：
  • 下載積分:+1(zhong1946) 真誠感謝！
    • Your happiness is everything.
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4207 個
    工控威望: 7576 點
    下載積分: 14769 分
    在線時間: 2850(小時)
    注冊時間: 2016-10-31
    最后登錄: 2024-11-15
    查看夢雨天涯的 主題 / 回貼
    3樓  發表于: 2019-01-04 16:26

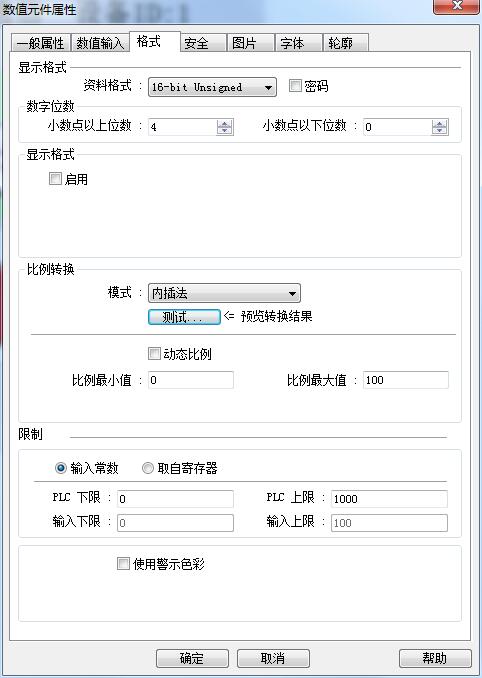

    圖片：

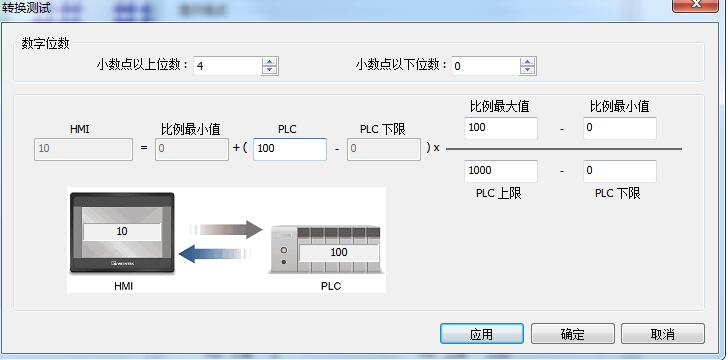

    圖片：
    這是放大10倍的內插法，你可以這樣（65535/max算出最大的比例值，然后寫入到內插法就行）
    樓主留言：
    感謝指點！PLC上限65535，比例最大值60.5就搞定了。
    本帖最近評分記錄：
  • 下載積分:+1(zhong1946) 真誠感謝！
    • 微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群942493953
    tyw123456
    級別: 家園�？�

    精華主題: 1 篇
    發帖數量: 113 個
    工控威望: 797 點
    下載積分: 313 分
    在線時間: 256(小時)
    注冊時間: 2016-09-13
    最后登錄: 2024-09-23
    查看tyw123456的 主題 / 回貼
    4樓  發表于: 2019-01-04 19:39
    用宏指令可以實現 不過樓上的辦法我雖然沒有試過 但應該也是一種簡單的好辦法
    靜水深流
    工控菜鳥
    菜鳥一只
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 951 個
    工控威望: 1127 點
    下載積分: 13852 分
    在線時間: 292(小時)
    注冊時間: 2017-04-12
    最后登錄: 2024-11-12
    查看工控菜鳥的 主題 / 回貼
    5樓  發表于: 2019-01-13 13:17
    你有沒有試下地址加1呢
