樓主  發表于: 2023-07-31 10:26
一臺設備電源是三相五線380電源，三相電機3KW和1.5KW各一個，單相伺服驅動器2KW有兩個，其他單相電器設備功率大概1KW。設備總功率與電流怎么算才是正確的呢？
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1189 個
工控威望: 1734 點
下載積分: 7546 分
在線時間: 577(小時)
注冊時間: 2012-08-31
最后登錄: 2024-11-02
查看sanlihu的 主題 / 回貼
1樓  發表于: 2023-07-31 11:00

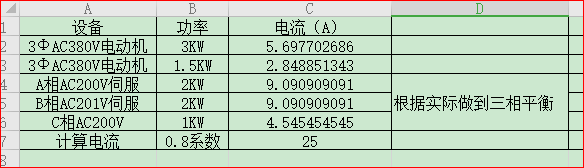

圖片：
供參考
吉圓電氣 QQ751673698
cccccy
級別: 略有小成
精華主題: 0
發帖數量: 194 個
工控威望: 257 點
下載積分: 6429 分
在線時間: 120(小時)
注冊時間: 2021-08-08
最后登錄: 2024-11-07
查看cccccy的 主題 / 回貼
2樓  發表于: 2023-08-01 09:06
最后這個25A是怎么算出來的
引用
引用第1樓sanlihu于2023-07-31 11:00發表的  :
供參考
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1189 個
工控威望: 1734 點
下載積分: 7546 分
在線時間: 577(小時)
注冊時間: 2012-08-31
最后登錄: 2024-11-02
查看sanlihu的 主題 / 回貼
3樓  發表于: 2023-08-01 09:17
實際電流不只有相電流線電流之分，還有電流相位的區別，所以只能估算，就是猜
吉圓電氣 QQ751673698
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2221 個
工控威望: 2451 點
下載積分: 11610 分
在線時間: 912(小時)
注冊時間: 2008-11-12
最后登錄: 2024-11-13
查看泰山之石的 主題 / 回貼
4樓  發表于: 2023-08-01 12:07
引用
引用第2樓cccccy于2023-08-01 09:06發表的  :
最后這個25A是怎么算出來的


系數是0.8，從這里來的25A.
千年之奴
級別: 正式會員
精華主題: 0
發帖數量: 27 個
工控威望: 97 點
下載積分: 180 分
在線時間: 58(小時)
注冊時間: 2021-06-09
最后登錄: 2024-10-25
查看千年之奴的 主題 / 回貼
5樓  發表于: 2023-08-03 10:08
謝謝各位大佬
塞外海島
不停的前進
級別: 家園�？�
精華主題: 0
發帖數量: 489 個
工控威望: 634 點
下載積分: 1445 分
在線時間: 1529(小時)
注冊時間: 2012-10-05
最后登錄: 2024-11-15
查看塞外海島的 主題 / 回貼
6樓  發表于: 2023-08-06 20:38
工控這邊估計一下就是了，詳細計算配電設計的內容，可以參考配四
li19930121
級別: 論壇先鋒
精華主題: 0
發帖數量: 819 個
工控威望: 1878 點
下載積分: 2597 分
在線時間: 397(小時)
注冊時間: 2019-02-12
最后登錄: 2024-11-13
查看li19930121的 主題 / 回貼
7樓  發表于: 2023-08-12 09:06
按照單項負荷超過總負荷的15%，需要將單項負荷轉換成三相負荷計算P3=根號3P，算出有效總負荷，總負荷=有效總負荷/0.8，I=P/根號3*U 得出電流 然后選型電纜
[ 此帖被li19930121在2023-08-12 10:48重新編輯 ]
pretco123
不為失敗找理由，只為成功找方法
級別: 論壇先鋒

精華主題: 0
發帖數量: 2470 個
工控威望: 1757 點
下載積分: 82519 分
在線時間: 1506(小時)
注冊時間: 2008-04-15
最后登錄: 2024-11-15
查看pretco123的 主題 / 回貼
8樓  發表于: 2023-08-24 15:25
因?qū)嶋H還要考慮到設備的運行環境和工作溫度，適當?shù)膬?yōu)化計算公式，主要是要參照影響安全運行的因素，還有設備的運行狀態等等所實際上三相五線中ABC各相的相電流和線電流肯定會有所上升，4.5KW.A相、B相2000.C相1000.取其平均值，約為6KW計算電流約為12安培左右。再考慮電線鋪設方式不同，安全電流的大小也不同，明線比暗線安全電流大，鐵管比PVC管安全電流也大。還有預留日后的增加輔助設備和其他設備等，取瞬間最大電流16安培參考值選型。
