樓主  發表于: 2020-02-19 23:20

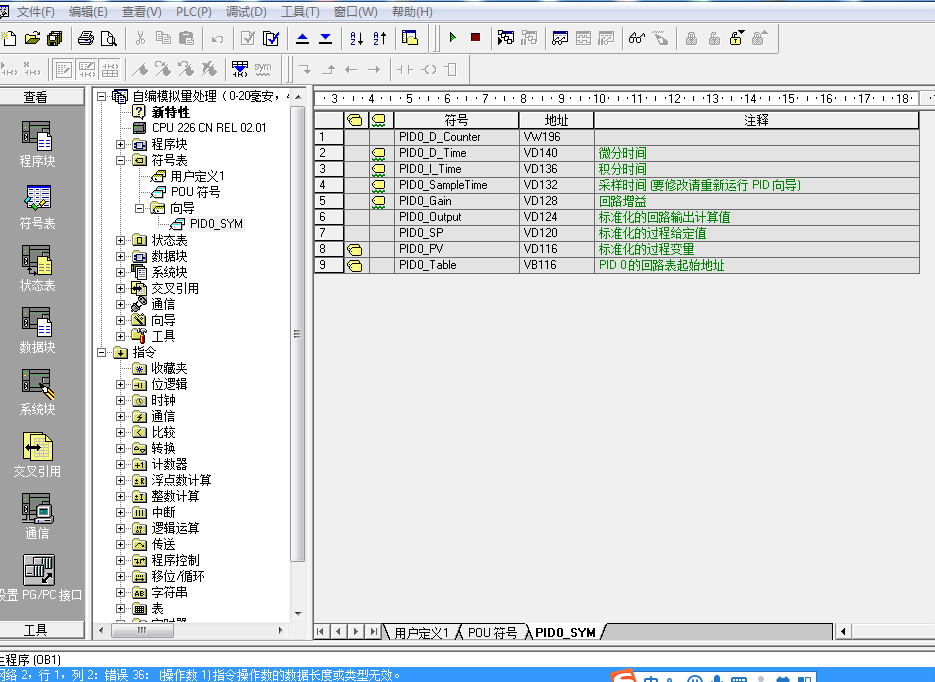

圖片：
圖片：
新人初學200PLC的PID（硬件CPU226+EM235  ），做一個0-20毫安對應0-100度的控制程序，使用PID向?qū)蒔ID程序，但調用PID程序時，PID指令的反饋值和輸出值起波浪線，報錯不能編譯，現將程序上傳，請各位師傅指教，不勝感激！
附件： 自編模擬量處理（0-20毫安對應0到100度）.zip (5 K) 下載次數:71
網站提示: 請不要用迅雷下載附件，容易出錯
holdkcxyz
級別: 工控俠客
精華主題: 0
發帖數量: 126 個
工控威望: 4020 點
下載積分: 2889 分
在線時間: 287(小時)
注冊時間: 2018-11-07
最后登錄: 2024-09-13
查看holdkcxyz的 主題 / 回貼
1樓  發表于: 2020-02-20 09:52
注意接口數據類型
fengrunsheng
生活中本不缺少美,缺少的是發現美的眼睛!
級別: 網絡英雄
精華主題: 0
發帖數量: 435 個
工控威望: 7091 點
下載積分: 19654 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-07-05
查看fengrunsheng的 主題 / 回貼
2樓  發表于: 2020-02-23 07:55
建議不要用向?qū)ё鯬ID，S7-200的PID向?qū)П旧砭?存在缺陷。
明維修
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 255 點
下載積分: 958 分
在線時間: 170(小時)
注冊時間: 2010-11-01
最后登錄: 2024-09-18
查看明維修的 主題 / 回貼
3樓  發表于: 2020-02-23 10:46
接口PV_I：數據類型：INT  過程變量輸入0~32000
接口Output：數據類型：INT  過程變量輸入0~32000
接口Setpoint_R：數據類型：Real  給定值輸入0.0~100.0
hnwygcb009
級別: 家園�？�
精華主題: 0
發帖數量: 165 個
工控威望: 577 點
下載積分: 2539 分
在線時間: 83(小時)
注冊時間: 2014-06-28
最后登錄: 2024-06-28
查看hnwygcb009的 主題 / 回貼
4樓  發表于: 2020-02-26 21:55
謝謝3樓，按你的說法已經解決問題
