樓主  發表于: 2009-11-26 21:58

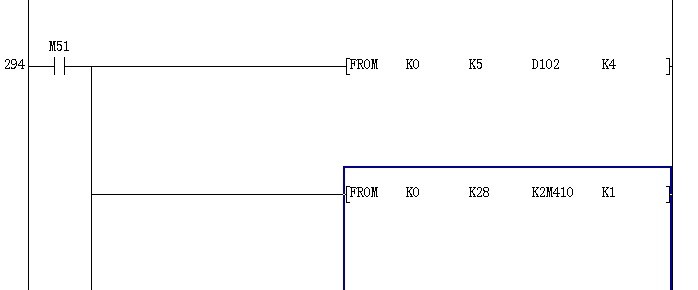

圖片：
如上圖中的FROM讀出指令是什么意思？其中的字軟元件K2M410怎么解釋？謝謝各位的幫助！
現承接各類電氣自動化設備的設計，改造及維修。
huangmin326
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看huangmin326的 主題 / 回貼
1樓  發表于: 2009-11-26 22:28
我也想知道，頂一下。
sui_feng1212
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 92 點
下載積分: 532 分
在線時間: 2(小時)
注冊時間: 2009-10-07
最后登錄: 2012-08-25
查看sui_feng1212的 主題 / 回貼
2樓  發表于: 2009-11-26 23:05
sui_feng1212
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 92 點
下載積分: 532 分
在線時間: 2(小時)
注冊時間: 2009-10-07
最后登錄: 2012-08-25
查看sui_feng1212的 主題 / 回貼
3樓  發表于: 2009-11-26 23:25
K2M410:K2為2個4位的組合,即有8位.這8位的起始元件號為M410,那么這8位的組合就是M417\M416\M415\M414\M413\M412\M411\M410.
sui_feng1212
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 92 點
下載積分: 532 分
在線時間: 2(小時)
注冊時間: 2009-10-07
最后登錄: 2012-08-25
查看sui_feng1212的 主題 / 回貼
4樓  發表于: 2009-11-26 23:39

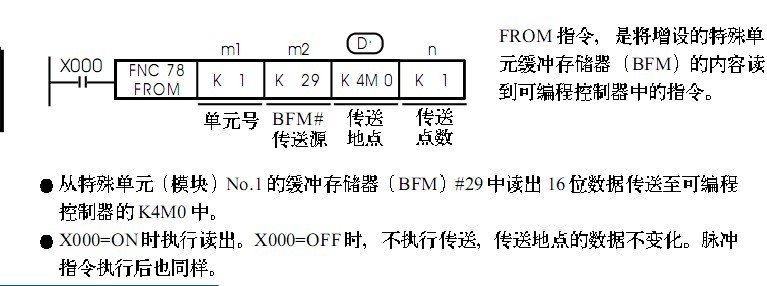

圖片：
應用指令解釋:
gumeng
學無止境
級別: 工控俠客
精華主題: 0
發帖數量: 974 個
工控威望: 2385 點
下載積分: 5596 分
在線時間: 300(小時)
注冊時間: 2009-07-10
最后登錄: 2024-12-22
查看gumeng的 主題 / 回貼
5樓  發表于: 2009-11-27 18:31
圖片：
引用
引用第3樓sui_feng1212于2009-11-26 23:25發表的  :
K2M410:K2為2個4位的組合,即有8位.這8位的起始元件號為M410,那么這8位的組合就是M417\M416\M415\M414\M413\M412\M411\M410.

謝謝你的解答。我還是沒有完全明白。不知你說的k2是2個4位的組合。不知怎么講呀？
不知所指的是不是如圖上的b0-b7嗎？可以詳細說明一下嗎？再次感謝！
[ 此帖被gumeng在2009-11-27 18:48重新編輯 ]
現承接各類電氣自動化設備的設計，改造及維修。
wsqjs
充耳不聞
級別: 略有小成
精華主題: 0
發帖數量: 148 個
工控威望: 224 點
下載積分: 1843 分
在線時間: 23(小時)
注冊時間: 2008-10-26
最后登錄: 2024-09-21
查看wsqjs的 主題 / 回貼
6樓  發表于: 2009-11-27 19:21
FROM  K0  K28  K2M410  K1，

這條指令是讀特殊模塊的某1個數據。

K0是模塊的單元號為#0；

K28指要讀模塊#28號數據（錯誤代碼？）；

K2M410讀到的數據存放到M417M416M415M414M413M412M411M410中，也就是正好CH1CH2CH3CH4的故障碼b7b6b5b4b3b2b1b0；

K1是指讀1個數據（#28），如果K2則為（#28#29）2個數據。
本帖最近評分記錄：
  • 下載積分:+1(gumeng) 熱心助人!謝謝這樣我就很 ..
    • 充耳不聞
    虛心求教
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看虛心求教的 主題 / 回貼
    7樓  發表于: 2009-11-27 19:26
    樓上的應該是解釋清楚了
    gumeng
    學無止境
    級別: 工控俠客
    精華主題: 0
    發帖數量: 974 個
    工控威望: 2385 點
    下載積分: 5596 分
    在線時間: 300(小時)
    注冊時間: 2009-07-10
    最后登錄: 2024-12-22
    查看gumeng的 主題 / 回貼
    8樓  發表于: 2009-11-27 21:40

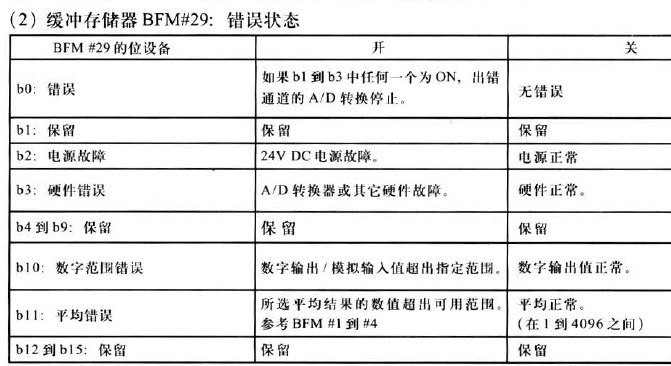

    圖片：
    圖片：
    引用
    引用第6樓wsqjs于2009-11-27 19:21發表的  :
    FROM  K0  K28  K2M410  K1，

    這條指令是讀特殊模塊的某1個數據。

    K0是模塊的單元號為#0；
    .......

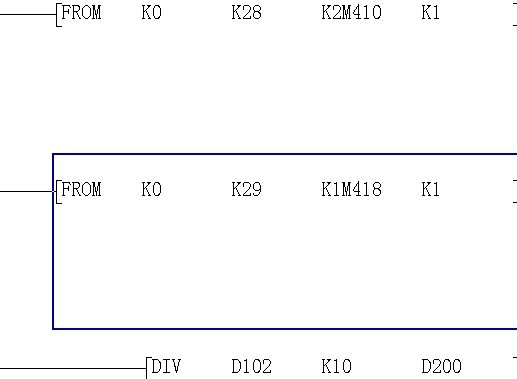

    麻煩你再給我說說這個圖的FROM  K0  K29  K1M418  K1，中的k1M418，是不是把29#緩沖器的b1的錯誤信息<保留>在M418中呀？謝謝你了？
    現承接各類電氣自動化設備的設計，改造及維修。
    gumeng
    學無止境
    級別: 工控俠客
    精華主題: 0
    發帖數量: 974 個
    工控威望: 2385 點
    下載積分: 5596 分
    在線時間: 300(小時)
    注冊時間: 2009-07-10
    最后登錄: 2024-12-22
    查看gumeng的 主題 / 回貼
    9樓  發表于: 2009-11-28 12:46
    各位大俠幫我看看嗎？謝謝！
    現承接各類電氣自動化設備的設計，改造及維修。
    wang551615
    級別: 工控俠客
    精華主題: 0
    發帖數量: 331 個
    工控威望: 3455 點
    下載積分: 67631 分
    在線時間: 466(小時)
    注冊時間: 2007-09-03
    最后登錄: 2024-12-18
    查看wang551615的 主題 / 回貼
    10樓  發表于: 2009-11-28 13:23
    樓上的正解�。�！
    gumeng
    學無止境
    級別: 工控俠客
    精華主題: 0
    發帖數量: 974 個
    工控威望: 2385 點
    下載積分: 5596 分
    在線時間: 300(小時)
    注冊時間: 2009-07-10
    最后登錄: 2024-12-22
    查看gumeng的 主題 / 回貼
    11樓  發表于: 2009-11-29 14:23
    麻煩你再給看看本帖上圖中的FROM  K0  K29  K1M418  K1，中的k1M418，是不是把29#緩沖器的b1的錯誤信息<保留>在M418中呀？不知這樣解釋對嗎？謝謝你了？
