樓主  發表于: 2014-04-22 10:51
CP1H與三菱E740變頻器用RS485通訊,數據格式都正常，變頻就是沒反應，附程序。

三菱E740變頻器參數設定：P79--6   P117--1  P118--9600  P119--11  P120--2
                        P121--9999  P122--9999  P123--9999  P124--0
接線  E740   3腳RDA----   CIF11     SDA
             4腳SDB----   CIF11     RDB
             5腳SDA----   CIF11     RDA
             6腳RDB----   CIF11     SDB
             7腳S G----   CIF11     SG
CIF11盒設定：全OFF



CP1H串口2設定：標準 (9600，1，7，2，E)  RS-232C



請各位高手幫看下，謝謝！
附件： 與三菱變頻通信1臺.rar (4 K) 下載次數:189
網站提示: 請不要用迅雷下載附件，容易出錯
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1848 個
工控威望: 4496 點
下載積分: 7594 分
在線時間: 1351(小時)
注冊時間: 2008-07-03
最后登錄: 2024-12-24
查看hlq_0815的 主題 / 回貼
1樓  發表于: 2014-04-22 15:02
100分是滿分的話,我打1分。設置是錯的,程序是錯的.
本帖最近評分記錄：
  • 下載積分:+1(ldbboy) 收不到錢！
    • 人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
    zzy8750
    級別: 探索解密
    精華主題: 0
    發帖數量: 14 個
    工控威望: 137 點
    下載積分: 783 分
    在線時間: 28(小時)
    注冊時間: 2011-08-18
    最后登錄: 2024-08-20
    查看zzy8750的 主題 / 回貼
    2樓  發表于: 2014-04-22 19:40
    還請版主指教。謝謝！
    zzy8750
    級別: 探索解密
    精華主題: 0
    發帖數量: 14 個
    工控威望: 137 點
    下載積分: 783 分
    在線時間: 28(小時)
    注冊時間: 2011-08-18
    最后登錄: 2024-08-20
    查看zzy8750的 主題 / 回貼
    3樓  發表于: 2014-04-22 20:15
    請高手指導下程序怎么改，變頻參數怎么設。先謝了。
    zlm1026
    級別: 探索解密
    精華主題: 0
    發帖數量: 63 個
    工控威望: 180 點
    下載積分: 1597 分
    在線時間: 35(小時)
    注冊時間: 2014-04-09
    最后登錄: 2021-11-23
    查看zlm1026的 主題 / 回貼
    4樓  發表于: 2014-04-27 09:51

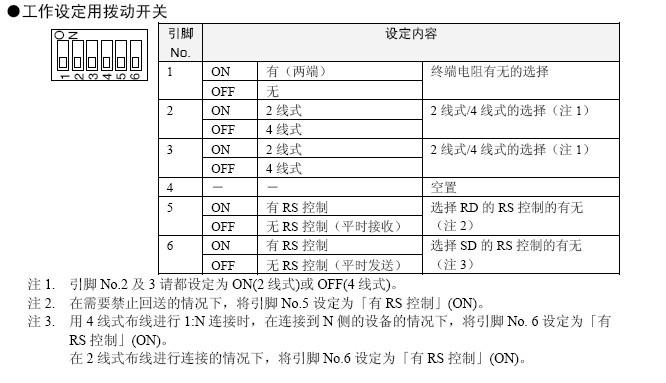

    圖片：
    485誰知有問題吧
    656018275
    級別: 探索解密
    精華主題: 0
    發帖數量: 17 個
    工控威望: 137 點
    下載積分: 22704 分
    在線時間: 137(小時)
    注冊時間: 2011-07-16
    最后登錄: 2024-12-19
    查看656018275的 主題 / 回貼
    5樓  發表于: 2014-05-31 21:58
    設置還有接線，就接3和6就可以了，還有就是變頻的P338,P339;P340也要設
