樓主  發表于: 2019-04-25 14:54
各位大神，請問在三菱系列PLC中程序出現雙線圈情況（例如A、B兩段程序同時存在Y0），是否會出現A段程序可運行，B段程序不可運行的情況。
如果將雙線圈改為A段置位線圈，B段普通輸出，是不是就不會沖突報錯？
流辰沙
級別: 家園常客
精華主題: 0
發帖數量: 313 個
工控威望: 641 點
下載積分: 1068 分
在線時間: 124(小時)
注冊時間: 2018-12-27
最后登錄: 2024-04-16
查看流辰沙的 主題 / 回貼
1樓  發表于: 2019-04-25 16:01
你為啥不用2個M，然后再用M去輸出Y0？就如手自動命令電磁閥的方式。
一個用置位，一個普通輸出，不叫重線圈，但注意一點是：復位優先于置位，置位優先于普通輸出。
eb545
級別: 略有小成
精華主題: 0
發帖數量: 272 個
工控威望: 421 點
下載積分: 3613 分
在線時間: 65(小時)
注冊時間: 2011-10-24
最后登錄: 2023-12-19
查看eb545的 主題 / 回貼
2樓  發表于: 2019-04-25 16:21
梯形圖后面的輸出Y有效，前面的失效。步進只要不是同一步，可以雙線圈。
yangzhisang
桑
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 195 點
下載積分: 412 分
在線時間: 18(小時)
注冊時間: 2016-12-20
最后登錄: 2023-11-01
查看yangzhisang的 主題 / 回貼
3樓  發表于: 2019-04-25 16:51
程序檢查時會報錯,  用兩個 M  最后再去驅動Y

或直接用SET   想在哪用就在哪用.
流辰沙
級別: 家園�？�
精華主題: 0
發帖數量: 313 個
工控威望: 641 點
下載積分: 1068 分
在線時間: 124(小時)
注冊時間: 2018-12-27
最后登錄: 2024-04-16
查看流辰沙的 主題 / 回貼
4樓  發表于: 2019-04-25 17:38
引用
引用第3樓yangzhisang于2019-04-25 16:51發表的  :
程序檢查時會報錯,  用兩個 M  最后再去驅動Y

或直接用SET   想在哪用就在哪用.

三菱的會報錯嗎？我試了下，編譯不報錯
apei2014
工控的世界，我不懂
級別: 論壇先鋒
精華主題: 0
發帖數量: 1192 個
工控威望: 1835 點
下載積分: 77661 分
在線時間: 514(小時)
注冊時間: 2016-08-15
最后登錄: 2024-11-02
查看apei2014的 主題 / 回貼
5樓  發表于: 2019-04-25 21:10
引用
引用第2樓eb545于2019-04-25 16:21發表的  :
梯形圖后面的輸出Y有效，前面的失效。步進只要不是同一步，可以雙線圈。
東隅已逝，桑榆非晚。
yangzhisang
桑
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 195 點
下載積分: 412 分
在線時間: 18(小時)
注冊時間: 2016-12-20
最后登錄: 2023-11-01
查看yangzhisang的 主題 / 回貼
6樓  發表于: 2019-05-14 09:17
多次用會報錯，程序掃描一次，以最后一個的狀態為準。
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8218 個
工控威望: 10347 點
下載積分: 21035 分
在線時間: 3007(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-10
查看guochunyi的 主題 / 回貼
7樓  發表于: 2019-05-14 13:27
步進編程或者標簽功能塊編程，可以重復使用同一個輸出點。不影響程序的正確執行。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
倔強的小白
級別: 略有小成
精華主題: 0
發帖數量: 120 個
工控威望: 229 點
下載積分: 884 分
在線時間: 94(小時)
注冊時間: 2017-06-14
最后登錄: 2024-10-31
查看倔強的小白的 主題 / 回貼
8樓  發表于: 2019-05-16 09:41
引用
引用第1樓wangdai527于2019-04-25 16:01發表的  :
  你為啥不用2個M，然后再用M去輸出Y0？就如手自動命令電磁閥的方式。
一個用置位，一個普通輸出，不叫重線圈，但注意一點是：復位優先于置位，置位優先于普通輸出。

這種方式檢查時候也方便。為什么非要用那么多置位復位輸出線圈，檢查時候不嫌麻煩
13771165220
級別: 家園�？�
精華主題: 0
發帖數量: 323 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 85(小時)
注冊時間: 2017-11-27
最后登錄: 2024-10-31
查看13771165220的 主題 / 回貼
9樓  發表于: 2019-05-16 14:56
圖片：
引用
引用第1樓wangdai527于2019-04-25 16:01發表的  :
你為啥不用2個M，然后再用M去輸出Y0？就如手自動命令電磁閥的方式。
一個用置位，一個普通輸出，不叫重線圈，但注意一點是：復位優先于置位，置位優先于普通輸出。

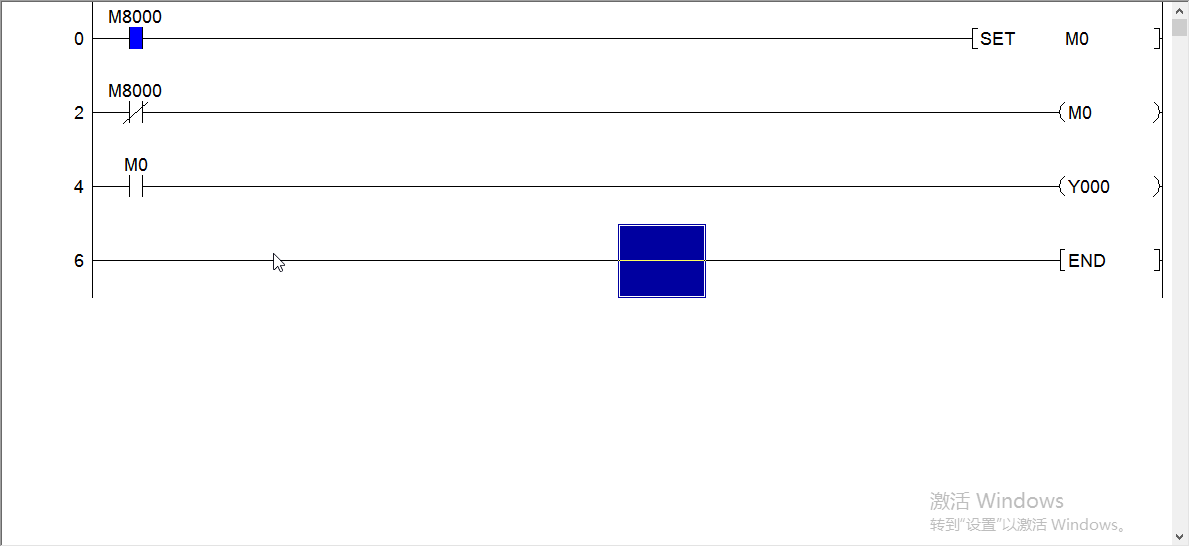

電腦模擬了一下，是根據掃描順序輸出的，沒有優先級。
