12樓  發表于: 2021-06-04 13:04
只要機構精度夠，使用通訊伺服電機，閉環控制不會丟脈沖，能夠保證穩定。例如三菱的低端JE-C伺服電機就是一個很不錯的選擇。
聯系電話15071699246，QQ296686949
周鍋鍋
級別: 探索解密
精華主題: 0
發帖數量: 160 個
工控威望: 189 點
下載積分: 2353 分
在線時間: 113(小時)
注冊時間: 2020-08-01
最后登錄: 2024-11-01
查看周鍋鍋的 主題 / 回貼
13樓  發表于: 2021-06-04 13:20
在這個軸上加個原點感應器，動作的時候從這個感應器開始，DDRVI相對走180°，停，然后plsv持續旋轉到感應器，停，再重復以上動作。這樣可以保證每次都從這個原點感應器開始動作
引用
引用第6樓wenliang于2021-06-03 09:34發表的  :
各位老師 您們好！我現在也遇到一個類似的問題，只是我們是每次是轉180度，而且是一直往一個方向轉的，用的是西門子SMART的PLC絕對定位控制，現在的情況是轉個100次左右就會出現2MM誤差，監控伺服接收脈沖數是正常的，另外西門子PLC回原會反轉，所以工作時是不能回原點的，再就是我一直往一個方轉PLC會溢出嗎？不知道我樣的情況該如何處理的好呢？
[attachment=256087]
410633542
級別: 探索解密
精華主題: 0
發帖數量: 47 個
工控威望: 102 點
下載積分: 379 分
在線時間: 37(小時)
注冊時間: 2021-03-18
最后登錄: 2023-12-24
查看410633542的 主題 / 回貼
14樓  發表于: 2021-06-04 15:04
fgx9306
Engineer-X
級別: 家園�？�
精華主題: 0
發帖數量: 730 個
工控威望: 831 點
下載積分: 17426 分
在線時間: 151(小時)
注冊時間: 2015-06-08
最后登錄: 2024-11-06
查看fgx9306的 主題 / 回貼
15樓  發表于: 2021-06-04 17:14
組模態軸咋樣
8的倍數次回原點校正
bruce2020
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1045 個
工控威望: 1304 點
下載積分: 3317 分
在線時間: 705(小時)
注冊時間: 2017-11-25
最后登錄: 2024-11-12
查看bruce2020的 主題 / 回貼
16樓  發表于: 2021-06-04 20:05
見過這種類型的機器。用的是DD直驅。一款是橫河的。另一款是上銀。橫河的要強很多。產品的要求也非常高。就是硬盤磁頭臂上上面的一個配重damper，要求X Y的精度比較高。一共四組位置。一次貼合五個。用的是NC433。
lyqiang
博學篤志，勇創新高
級別: 工控俠客
精華主題: 0
發帖數量: 108 個
工控威望: 2718 點
下載積分: 41427 分
在線時間: 140(小時)
注冊時間: 2018-06-07
最后登錄: 2024-11-12
查看lyqiang的 主題 / 回貼
17樓  發表于: 2021-06-05 11:29
引用
引用第10樓zhaoxy于2021-06-04 09:25發表的  :

三菱上面的叫DHCMOV 西門子上面的忘了

我用的是ST編程方法，直接用SD5500 :=0;  這樣行不行？
電氣自動化、智能控制、軟件管理平臺開發、數據遠程采集等業務，了解更多請關注微信公眾號“覓鵬智能”或者QQ331781785
zhaoxy
級別: 略有小成
精華主題: 1 篇
發帖數量: 60 個
工控威望: 397 點
下載積分: 1221 分
在線時間: 46(小時)
注冊時間: 2021-04-06
最后登錄: 2024-11-04
查看zhaoxy的 主題 / 回貼
18樓  發表于: 2021-06-05 13:53

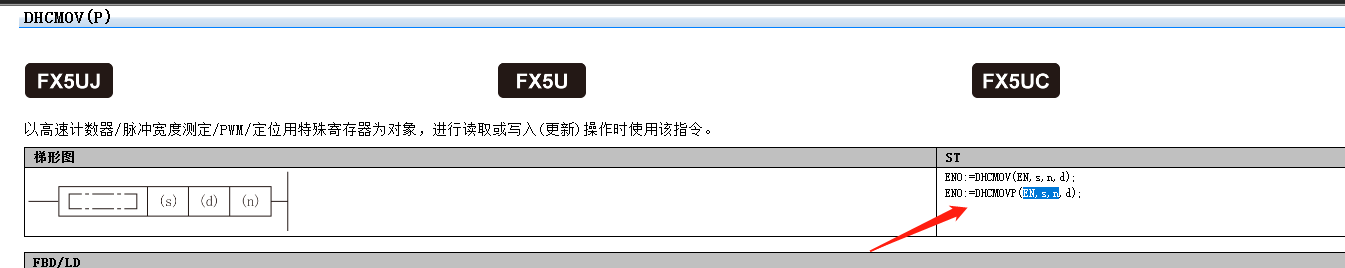

圖片：
引用
引用第17樓lyqiang于2021-06-05 11:29發表的  :

我用的是ST編程方法，直接用SD5500 :=0;  這樣行不行？

那也要用DHCMOV來寫  這個特殊寄存器 直接賦值 好像傳不進去
dingzyi
級別: 家園�？�
精華主題: 0
發帖數量: 687 個
工控威望: 839 點
下載積分: 9278 分
在線時間: 460(小時)
注冊時間: 2011-05-29
最后登錄: 2024-11-10
查看dingzyi的 主題 / 回貼
19樓  發表于: 2021-12-06 13:47
一般伺服相對移動不會出現累計誤差吧，最好用分割器
plc
加勒比海帶
級別: 論壇先鋒
精華主題: 0
發帖數量: 2272 個
工控威望: 1837 點
下載積分: 6902 分
在線時間: 64(小時)
注冊時間: 2021-07-19
最后登錄: 2024-08-05
查看加勒比海帶的 主題 / 回貼
20樓  發表于: 2021-12-06 14:34
分割器
