樓主  發表于: 2024-08-23 14:00
已使用其它方案代替
[ 此帖被快樂小學生在2025-03-07 10:05重新編輯 ]
pppp1211
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 110 點
下載積分: 7603 分
在線時間: 160(小時)
注冊時間: 2022-01-23
最后登錄: 2025-03-11
查看pppp1211的 主題 / 回貼
1樓  發表于: 2024-08-23 14:34
這個大部分是相機是固定的，因?yàn)橄鄼C(jī)調整好焦距和光源的角度后，照片拍出來的效果最好。不需要在做任何調整。你這個樣子，我以前問過做視覺的，相機一直在移動不太好搞。
快樂小學生
好好學習，天天向上
級別: 家園�？�
精華主題: 0
發帖數量: 348 個
工控威望: 652 點
下載積分: 2130 分
在線時間: 156(小時)
注冊時間: 2023-09-21
最后登錄: 2025-03-10
查看快樂小學生的 主題 / 回貼
2樓  發表于: 2024-08-23 14:38
引用
引用第1樓pppp1211于2024-08-23 14:34發表的  :
這個大部分是相機是固定的，因?yàn)橄鄼C(jī)調整好焦距和光源的角度后，照片拍出來的效果最好。不需要在做任何調整。你這個樣子，我以前問過做視覺的，相機一直在移動不太好搞。

那載臺和產品的水平度達不到啊，圖片會糊掉。
ren1823
級別: 工控俠客
精華主題: 0
發帖數量: 330 個
工控威望: 3002 點
下載積分: 489 分
在線時間: 463(小時)
注冊時間: 2019-08-01
最后登錄: 2025-03-11
查看ren1823的 主題 / 回貼
3樓  發表于: 2024-08-23 15:24

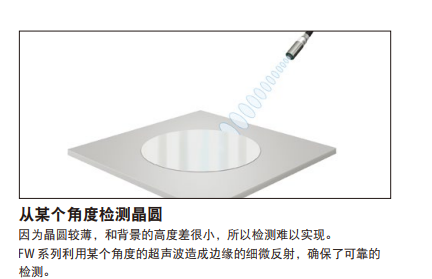

圖片：
超聲波位移傳感器，然后讓廠家測試下
快樂小學生
好好學習，天天向上
級別: 家園�？�
精華主題: 0
發帖數量: 348 個
工控威望: 652 點
下載積分: 2130 分
在線時間: 156(小時)
注冊時間: 2023-09-21
最后登錄: 2025-03-10
查看快樂小學生的 主題 / 回貼
4樓  發表于: 2024-08-23 15:28
引用
引用第3樓ren1823于2024-08-23 15:24發表的  :
超聲波位移傳感器，然后讓廠家測試下

謝謝你；傳感器有了，主要是控制的想法。
選擇性智障
級別: 略有小成
精華主題: 0
發帖數量: 165 個
工控威望: 313 點
下載積分: 70 分
在線時間: 269(小時)
注冊時間: 2019-05-27
最后登錄: 2025-03-11
查看選擇性智障的 主題 / 回貼
5樓  發表于: 2024-08-23 15:40
基恩士有個算法，從3點的XYZ坐標求取平面式，計算任意XY坐標下的Z坐標，不確定你的要求能不能往這個應用靠。
[ 此帖被yuanbubble在2024-08-23 15:46重新編輯 ]
es_ice
級別: 探索解密
精華主題: 0
發帖數量: 110 個
工控威望: 139 點
下載積分: 1241 分
在線時間: 67(小時)
注冊時間: 2023-08-07
最后登錄: 2025-03-11
查看es_ice的 主題 / 回貼
6樓  發表于: 2024-08-23 15:53
這么高精度，相機運動檢測很難不糊啊。。。
快樂小學生
好好學習，天天向上
級別: 家園�？�
精華主題: 0
發帖數量: 348 個
工控威望: 652 點
下載積分: 2130 分
在線時間: 156(小時)
注冊時間: 2023-09-21
最后登錄: 2025-03-10
查看快樂小學生的 主題 / 回貼
7樓  發表于: 2024-08-23 15:59
引用
引用第6樓es_ice于2024-08-23 15:53發表的  :
這么高精度，相機運動檢測很難不糊啊。。。

剛才說的產品水平度會小于1mm有點夸張，實際機械那邊可以做到300um,現在的想法是，在相機前安裝一個傳感器，測量需要檢測區域的水平度，當X軸檢測到對應位置的時候做Z軸補償。
快樂小學生
好好學習，天天向上
級別: 家園�？�
精華主題: 0
發帖數量: 348 個
工控威望: 652 點
下載積分: 2130 分
在線時間: 156(小時)
注冊時間: 2023-09-21
最后登錄: 2025-03-10
查看快樂小學生的 主題 / 回貼
8樓  發表于: 2024-08-23 16:00
引用
引用第5樓yuanbubble于2024-08-23 15:40發表的  :
基恩士有個算法，從3點的XYZ坐標求取平面式，計算任意XY坐標下的Z坐標，不確定你的要求能不能往這個應用靠。 [attachment=302561]

感謝，這個算法是基恩士自帶的還是？可以找他們咨詢下。
沖出槍林彈雨
沖出槍林彈雨
級別: 家園常客
精華主題: 0
發帖數量: 145 個
工控威望: 625 點
下載積分: 356 分
在線時間: 88(小時)
注冊時間: 2020-09-05
最后登錄: 2025-03-05
查看沖出槍林彈雨的 主題 / 回貼
9樓  發表于: 2024-08-23 22:39
單點采集取不到平面度，確實需要采集平面3點取水平，接觸式不合適可選激光的，測到距離偏差，相機運動補償對焦就可以；300mm/s速度相機是2.5d還是3d，連續采集中去補償效果不太好，對焦后去拍可以
技術交流vx： Electric973
elcomew06113
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 136 點
下載積分: 4434 分
在線時間: 39(小時)
注冊時間: 2010-09-02
最后登錄: 2025-02-06
查看elcomew06113的 主題 / 回貼
10樓  發表于: 2024-08-26 15:45
可以詢問此款激光有沒有0.1MM精度型號
描述：激光測距
附件： ODS08-2485-1022-J 中文版_V3.0激光.pdf (3751 K) 下載次數:16
網站提示: 請不要用迅雷下載附件，容易出錯
huamantang
級別: 家園�？�
精華主題: 0
發帖數量: 338 個
工控威望: 544 點
下載積分: 1833 分
在線時間: 278(小時)
注冊時間: 2010-01-08
最后登錄: 2025-03-07
查看huamantang的 主題 / 回貼
11樓  發表于: 2024-08-26 16:04
不可以換鏡頭增加景深么？換個遠心鏡頭嘞？
