樓主  發表于: 2008-02-23 19:01
圖片：

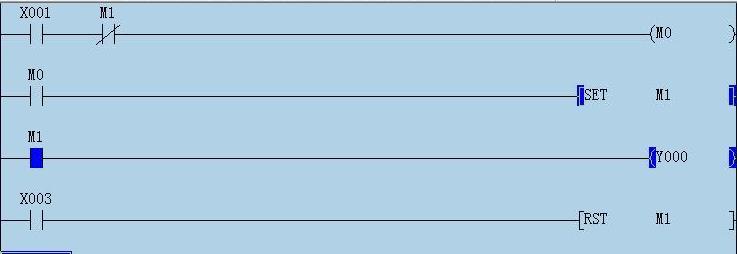

我一直沒有想明白這個程序是怎么工作的？
線圈M0是沒有動作的，那么觸點M0也不會閉合，M1就不應該有輸出。
可實際上M1控制的輸出繼電器還有是有輸出的？
一個很笨的問題~~~………………
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2620 個
工控威望: 2044 點
下載積分: 6777 分
在線時間: 3544(小時)
注冊時間: 2007-09-03
最后登錄: 2024-09-20
查看雪花飄飄的 主題 / 回貼
1樓  發表于: 2008-02-23 19:40
樓主：應該是先復位后置位。
在我看來此程序沒有實質意義。和下面的程序工作性質一樣吧。
haichengwcj
級別: 略有小成
精華主題: 0
發帖數量: 75 個
工控威望: 220 點
下載積分: 770 分
在線時間: 6(小時)
注冊時間: 2007-08-24
最后登錄: 2020-01-03
查看haichengwcj的 主題 / 回貼
2樓  發表于: 2008-02-23 19:45
這就是一個單啟單停的程序x001是啟動，X003是停止
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
3樓  發表于: 2008-02-23 20:03
圖片：
引用
引用第1樓雪花飄飄于2008-02-23 19:40發表的  :
樓主：應該是先復位后置位。
在我看來此程序沒有實質意義。和下面的程序工作性質一樣吧。 [attachment=5136]

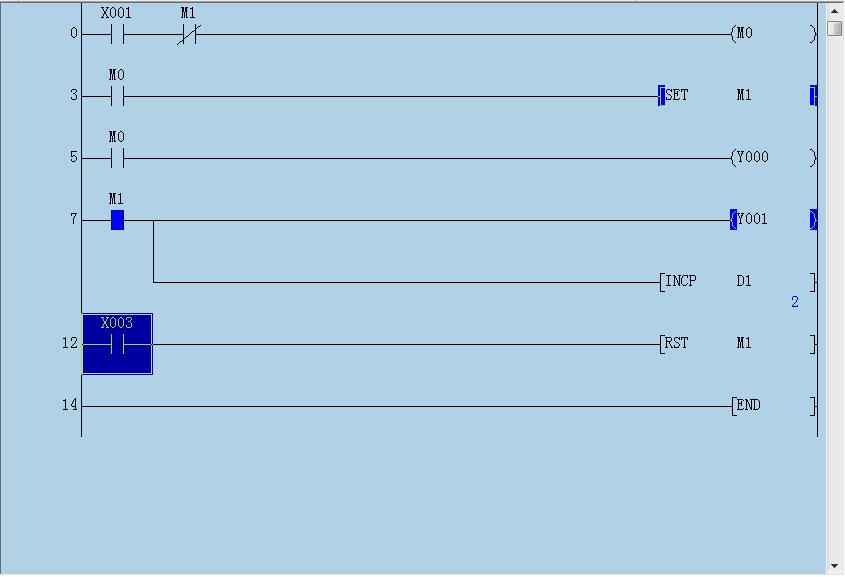

和你的程序是一樣的結果，這個我知道的。但是M0驅動的外部輸出Y000沒有動作，而M0驅動的置位M1，M1觸點驅動外部輸出Y001就有動作。
這又是怎么解釋呢？
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
gkljs2005
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 226 點
下載積分: 3070 分
在線時間: 157(小時)
注冊時間: 2007-11-25
最后登錄: 2024-08-08
查看gkljs2005的 主題 / 回貼
4樓  發表于: 2008-02-23 20:55
Y000不是沒有動作，只是動作了一個掃描周期。
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
5樓  發表于: 2008-02-23 21:11
引用
引用第4樓gkljs2005于2008-02-23 20:55發表的  :
Y000不是沒有動作，只是動作了一個掃描周期。

也就是說Y000動作過了~~！
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 923 分
在線時間: 9473(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-20
查看cvlsam的 主題 / 回貼
6樓  發表于: 2008-02-23 21:14
引用
引用第4樓gkljs2005于2008-02-23 20:55發表的 :
Y000不是沒有動作，只是動作了一個掃描周期。


完全正確，Y0的確動作了一個掃描周期。

如果樓主將程序稍微做一下改動，就會發現這個結果了。




以上！

Good Luck！
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
7樓  發表于: 2008-02-24 08:04
是不是可以這樣說：Y000在第一個掃描周期時是動作了，可在第二個掃描周期時Y000就又被“非”了，最終Y000在程序中有動作。對外部輸出 因?yàn)闇鬀]有表現出來。對不？
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1558 個
工控威望: 1438 點
下載積分: 22801 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
8樓  發表于: 2008-02-24 08:31
圖片：

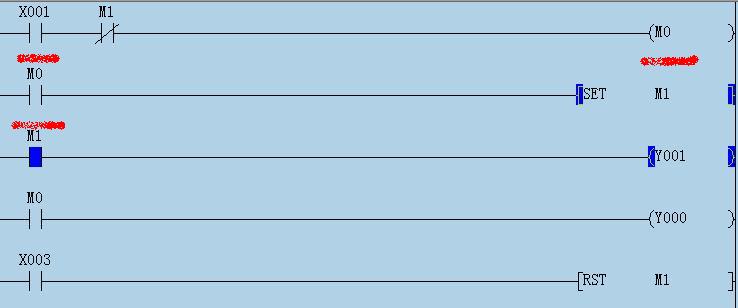

cvlsam說的很對，我試驗 了一下。
[img]Http://www.24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
9樓  發表于: 2008-02-24 09:41
把原程序全傳出來看看。
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2620 個
工控威望: 2044 點
下載積分: 6777 分
在線時間: 3544(小時)
注冊時間: 2007-09-03
最后登錄: 2024-09-20
查看雪花飄飄的 主題 / 回貼
10樓  發表于: 2008-02-24 17:17
樓主你在7樓的回答我想是對的。
zgx740725
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zgx740725的 主題 / 回貼
11樓  發表于: 2008-02-24 17:47
m1不是只接通一個掃描周期的, 這是啟保停的set語句寫法,x001啟動并由m1保持,x003停止,y1輸出.
m0是個脈沖信號,給m1置位. x003給m1復位.
  • «
